1. 概述
Ansys Pharos是一款創新的電磁（EM）串?dāng)_網/模塊識別軟件，使IC設計人員能夠快速，準確地發現設計中容易受到EM和基板串?dāng)_影響的網。
Pharos將Ansys高效的提取引擎能力與專有的仿真引擎相結合，可以進行EM分析，并對每個受害網絡潛在的EM串?dāng)_攻擊者進行排名。通過突出顯示易受影響的網絡，設計人員可以將EM分析集中在設計中關鍵的網絡上。
2. 功能特點
? 為什么選擇Pharos
使用Pharos，您可以：
· 以快速的周轉時間提取大的模塊和SoC
· 對大型設計模塊進行快速分析
· 快速輕松地做出設計決策以管理EM串?dāng)_
· 在不同的操作條件下嘗試各種“假設”場景
? SoC 和大塊的大容量電磁串?dāng)_分析
Ansys Pharos 以高精度和快速周轉時間分析大塊和 SoC 中的電磁串?dāng)_。它將高效的 EM 提取引擎能力與專有仿真引擎相結合，以執行耦合分析。Pharos 分析選定的受害網絡與設計中所有潛在攻擊者之間的電磁隔離。它返回所有潛在 EM 串?dāng)_攻擊者網絡的排名，從最強到最弱。Pharos 提供覆蓋布局的“熱圖”，以顯示 EM 串?dāng)_強度的顏色漸變。
? 快速電磁分析
Ansys Pharos包括一個大規模的并行、頻域SPICE求解器，可以模擬具有數百億元素的網表的交流響應。
? Block-level分析和SoC signoff
Pharos既可以在塊級進行分析，又可以在SoC級進行signoff。
在區塊級別，Pharos分析一個區塊或一組區塊，并報告與攻擊者/受害者對之間的EM和底物串?dāng)_相關的風險。這些網絡可能是不同模塊甚至設計層次結構的一部分。
作為一種簽核工具，Pharos會分析整個SoC，并通過與設計的敏感部分緊密耦合的攻擊者網絡報告EM串?dāng)_的風險。這些網絡已標記為需要重新設計，以促進EM感知signoff ECO。
? 多個報告有助于消除設計過程中的風險
Pharos提供各種報告，包括受害者/攻擊者網絡對的排名列表及其潛在的串?dāng)_干擾值。可以使用腳本對文本報告進行后處理，以從分析數據中提取更多有意義的信息。

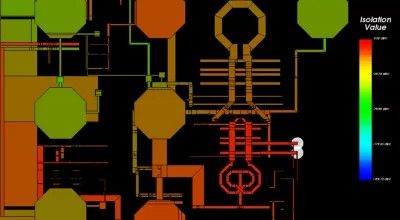

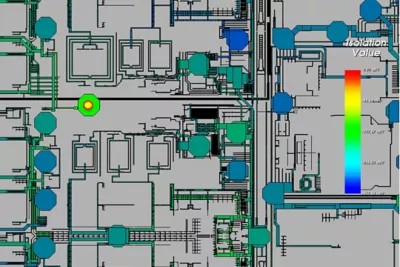

Pharos還會在布局的“熱圖”中提供結果。它顯示了一個梯度，該梯度取決于每個攻擊者與受害者之間的EM串?dāng)_強度，以及兩個色標（紅色用于高耦合，藍色用于低耦合）以突出顯示通過/失敗攻擊者網絡。

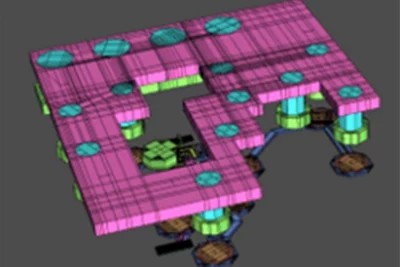

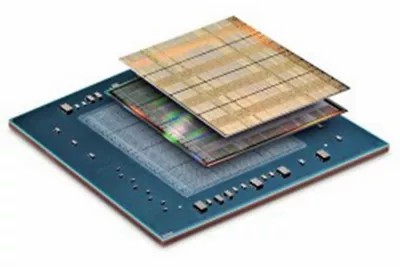

? 2.5D/3D封裝全電磁分析
Ansys Pharos具有分析2.5D/3D多模封裝的能力，包括封裝層對設計性能的影響。
