產品簡介
Altium Limited（ASX:ALU）是一家電子設計軟件開發供應商。Altium統一的電子設計環境將電子產品設計過程中的各個環節連結成一個單一應用，使其價格在很大程度上能夠讓人消費得起。一體化的電子設計環境使電子設計者能夠創新或利用新設備與技術，對其"生態系統"中的項目進行管理，并創建連通、智能的設計。
Altium Designer軟件是一款簡單易用、原生3D設計增強的一體化設計環境。它結合了原理圖、ECAD庫、規則和限制條件、BOM、供應鏈管理、ECO流程和主流的PCB設計工具，提高了整個設計團隊的生產力和工作效率，為您節省總體成本、縮短產品上市時間。
為何選AItium?
- 消除了現在分離式電子設計方法中的組織障礙
- 降低設計成本
- 遷移方案可保護現有設計，實現版本控制功能
- 降低培訓設計師掌握新技術和知識的成本
- 推行設計復用功能幫助設計團隊專注于高價值設計，減少了整個設計所花費的時間和成本
- 幫助客戶推出創新產品
- 幫助客戶致力于推出差異化產品
- 幫助客戶構造新一代電子產品......
Altium Designer產品的功能概述
Altium Designer提供：
- 強大的板級設計能力
- 支持CAM輸出及編輯功能
- 支持機電一體化設計
- 支持混合信號仿真和信號完整分析
- 強大FPGA設計仿真能力
- 強大的嵌入式軟件設計能力
Altium Designer是設計平臺解決方案：
- 能夠快速并且高質量的完成完全可制造的板級設計
- 實時調試加速整體項目開發
- 強大的3D顯示和輸出功能
- 更方便合理劃分設計任務，并保持相互之間工作協調
Altium Designer產品優勢
建庫工具

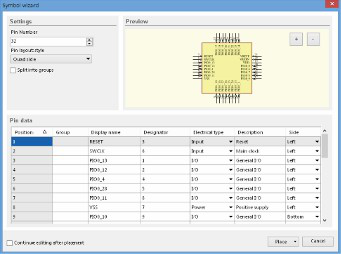

應用Schematic symbol generation tool
- 原理圖符號實時預覽
- 參數化配置原理圖符號
- 與Excel等軟件進行雙向數據交互
- 應用Altium Designer中的IPC? Compliant Footprint Wizard，
- 可以快速準確地創建封裝．
- PCB封裝實時預覽
- 參數化配置元件封裝
- 參數化創建元件3D模型
- 符合IPC標準

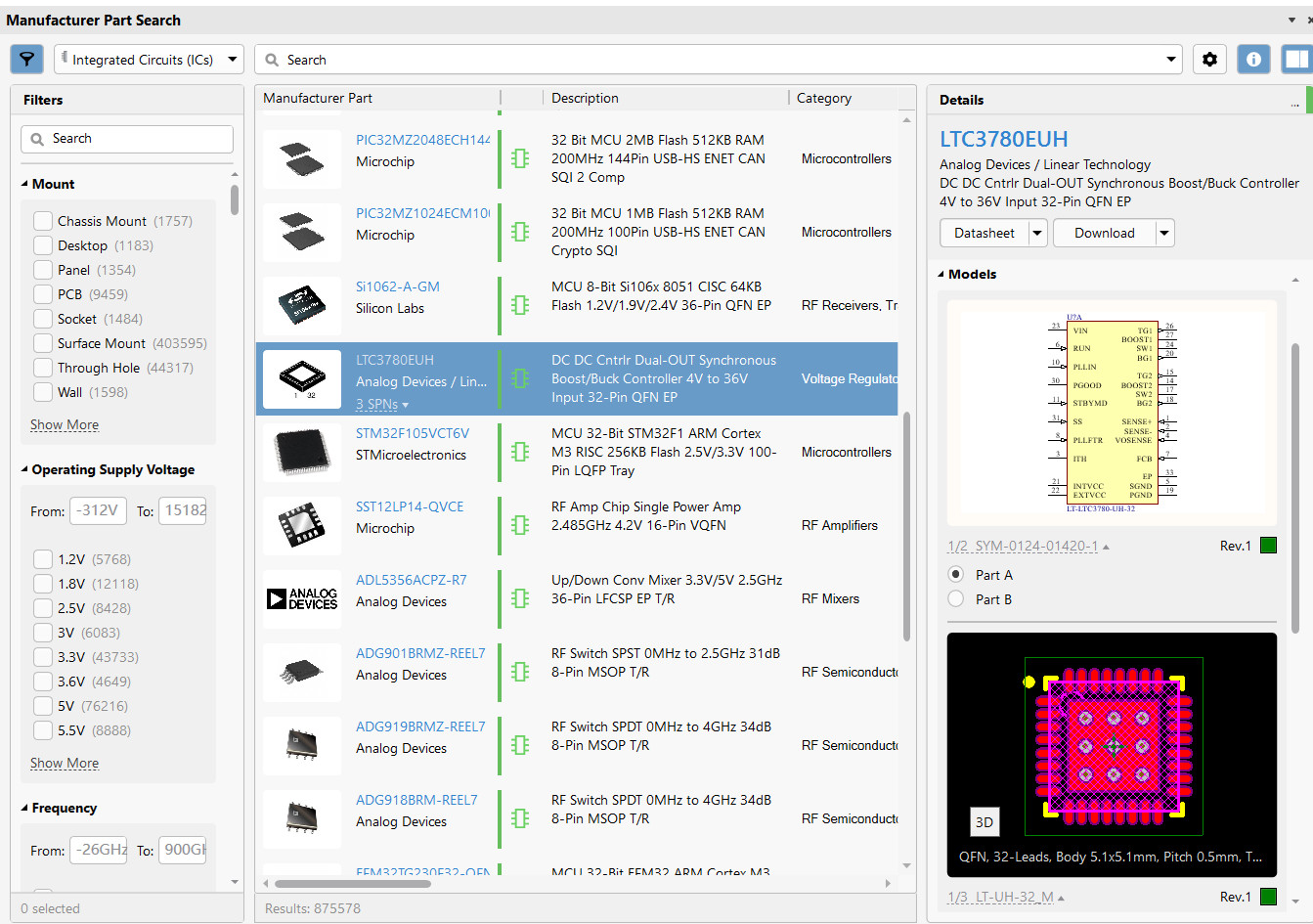

供應鏈搜索功能
Altium提供“供應鏈搜索“功能，在軟件內直接輸入搜索關鍵字，系統會在全球主流的幾個器件代理商數據庫中進行搜索，直觀地看到元器件重要參數、原廠數據手冊、價格、庫存、生命周期狀態等信息。他們可以：
- 根據元器件重要參數和價格優選元器件
- 使用正確的元器件數據手冊進行設計
- 避免使用樣片階段和退市階段的元器件
- 使用ActiveBOM工具可以實時得到產品的單片以及批量成本

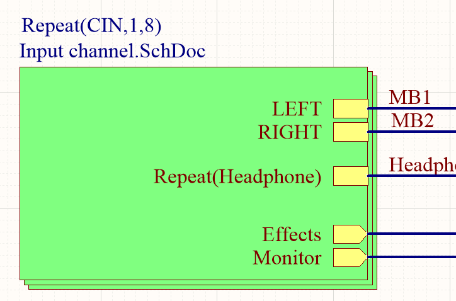

多通道設計
針對設計工程師們對于多通道設計的訴求，在Altium Designer中我們支持了多通道設計。它能夠:
- 在原理圖中對Sheet Symbol使用重復性命令就可以完成多通道設計
- 在PCB設計中繪制好一個通道的布局和布線，使用工具命令就可以快速地實現通道復制
- 在原理圖中實現多通道時，元器件標號與網絡名稱會自動命名，保證它們的一致性
- 在PCB中重新標注元器件標號以后，可以更新回原理圖保持設計的一致性
原理圖中放置PCB規則定義
- 通過在原理圖中包含設計指示，設計工程師可以指定特定的設計限制。
- 保證原理圖作為設計的主要記錄，任何設計更改都在原理圖端執行。
- 然后推進到PCB。 這在多人合作中非常重要，尤其工程師在不同地區時。
- 與其不斷使用電子郵件或者電話告知，直接在布局布線前定義約束，
- 然后在同步過程中推送到PCB端更容易也更準確。

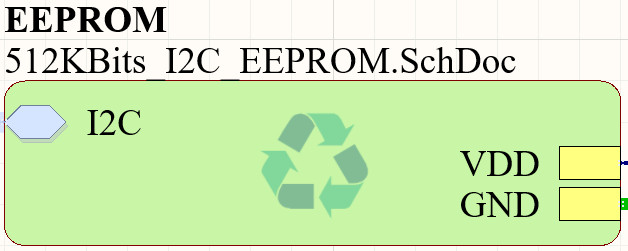

設計復用
在Altium Designer中我們提供了多種復用以往設計的方法，集中管理設計中間數據。 Device Sheet Symbol引是針對模塊電路級的設計復用方式如果使用了統一元器件庫，Device Sheet Symbol引復用設計的效率會提升各種形式的模版不僅可以減少設計師的勞動，同時也可以幫助設計團隊實現設計標準化 這些都可以幫助設計團隊不斷積累經驗，也可以使用這些經驗快速培養新人進入設計團隊核心。

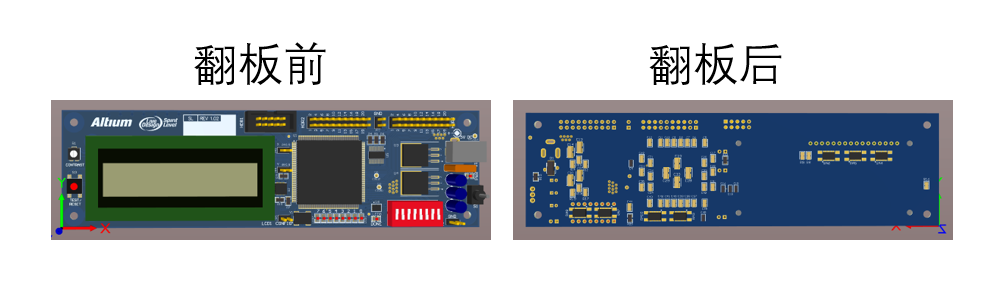

PCB的翻板設計
對于工程師來說底層的布局和布線是比較頭疼的問題，但是AD提供了翻板設計的功能，對于我們的底層布局和布線有很大的（為了便于觀察我們僅截了部分的PCB。翻板是對整個PCB的翻板）

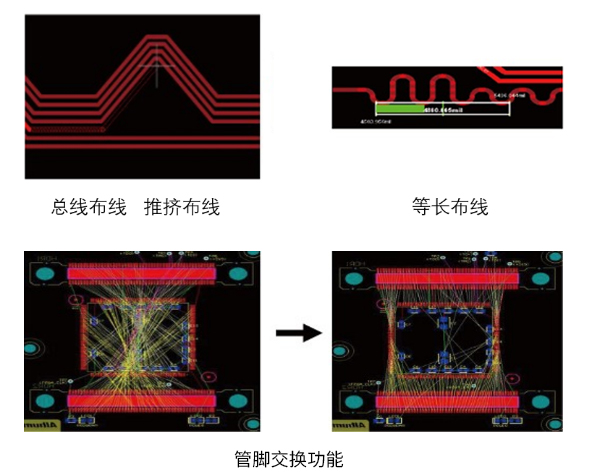

PCB Layout設計
- 快速的DirectX顯示
- MCAD模型鏈接和導入
- 強大的DRC系統
- 圖片、漢字的支持
- 交互式智能布線器
- BGA封裝扇出逃式布線
- 基于規則的推擠式布線
- 差分對布線
- 阻抗驅動布線
- 蛇形布線
- 總線布線（推擠）
- 自動移除閉合回路
- 交互式長度調節
統一輸出文檔
Output job是一個管理文件，所有輸出文檔的輸出設置都保存在這個文件中。
- 一旦設置完成后，任何時候打開這個管理文檔就可以正確地輸出各種輸出文檔。
- 只需要設置一次文檔的輸出選項
- 每個輸出文檔可以設置正確的模板
- 始終與項目中設計文檔的新版本保持同步
- Output job也可以作為模板用于新的設計
3D PCB
Altium Designer中的3D PCB功能，支持STEP格式，保障了ECAD與MCAD設計工具之間數據的可交換性。它能夠：
- 實時監測3D合理間距，在設計初期解決裝配問題
- 依據外殼的STEP模型生成PCB板外框，減少中間步驟更加準確配合
- 3D實時可視化，PCB設計變得有樂趣
- STEP格式輸出，ECAD結果無縫傳遞給MCAD
- 3D視頻輸出，準確地把設計意圖傳遞給制造環節
Altium Designer新功能

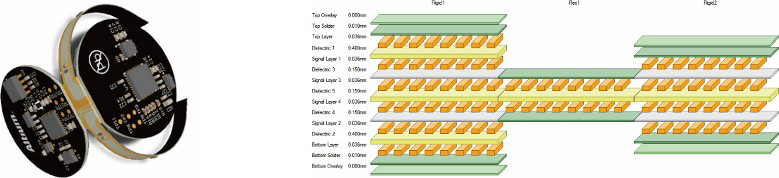

1.支持剛柔結合板設計

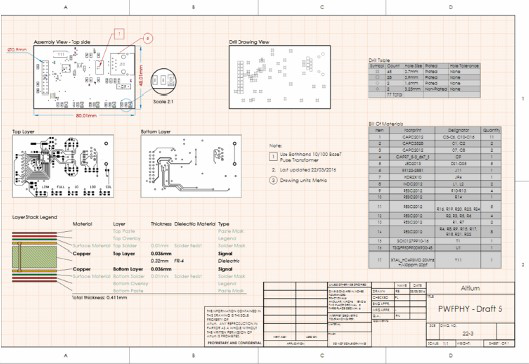

2.Draftsman
自Altium Designer的新插件—Draftsman，可以幫助設計師從繁瑣的生產制圖工作中解脫出來。它能夠：
- 可以生成多頁生產圖紙，并且支持使用模板
- 添加多種圖紙視圖，裝配視圖、制造視圖、截面視圖、局部細節視圖和鉆孔視等
- 可以添加板層堆棧圖例、板層詳細信息、材料清單（BOM）、鉆孔圖和鉆孔表
- 可以便利添加標注、注釋和尺寸等輔助信息
- 支持裝配變量
- 與設計文件保持同步

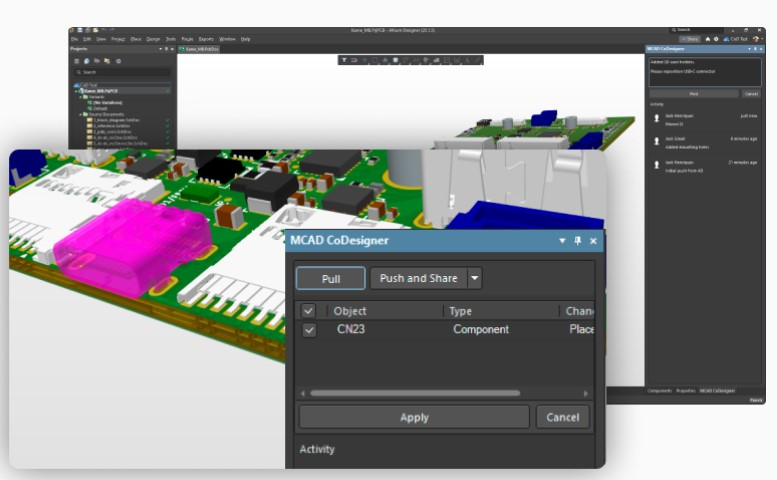

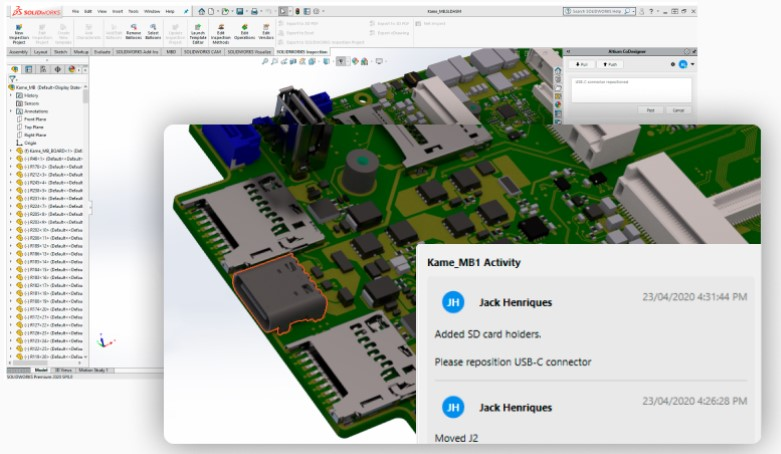

MACD Co-Designer
將電子和機械協同設計這一傳統挑戰轉化為我們的競爭優勢，在不喪失設計意圖的溝通和交流時間的情況下無縫地跨領域工作。ECAD 和 MCAD 工具之間的雙向數據傳輸讓您可以輕松地與機械團隊協作并共享設計版本。與Inventor ? , SOLIDWORKS ? 和 PTC Creo ? 等原生機械設計工具集成的方式比傳統的容易出錯的數據交換方法要快上 10 倍。幫助工程師解決以下機電協同問題：
- 一鍵就可以將設計修改傳遞給對方
- 設計更改會自動存成對方使的數據格式
- 修改意見可以與設計更改一同出現在對方的桌面
- 可以選擇接受對方的修改，不同意見的可以駁回并說明
