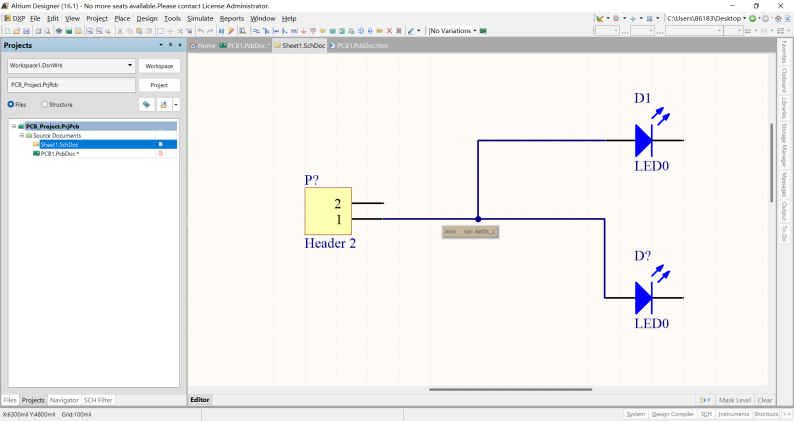

原理圖中使用一個簡單的例子。

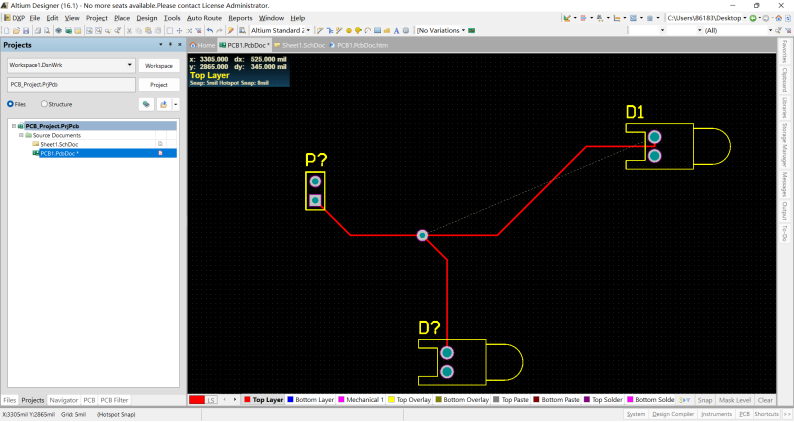

導入原理圖后，線路連接，在結點中放置一個焊盤。

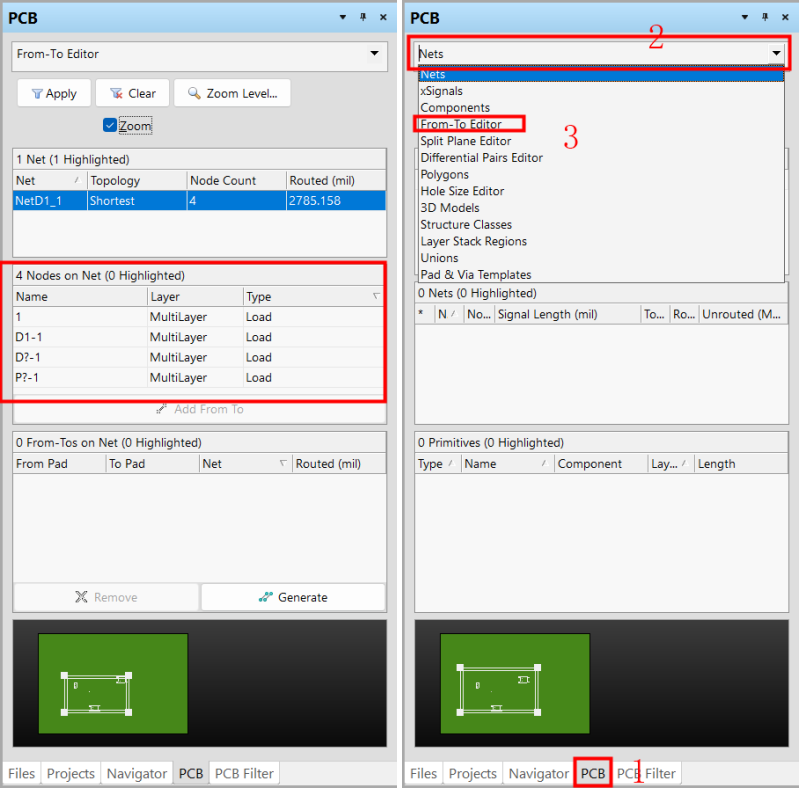

進入到PCB面板中，下拉框進入“From-To-Editor”模式，可以看到有四處節點。

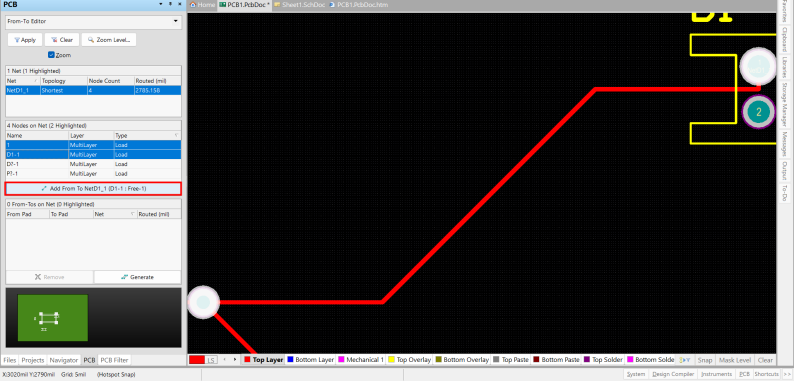

按住ctrl鍵選中兩個節點，“Add”添加網絡

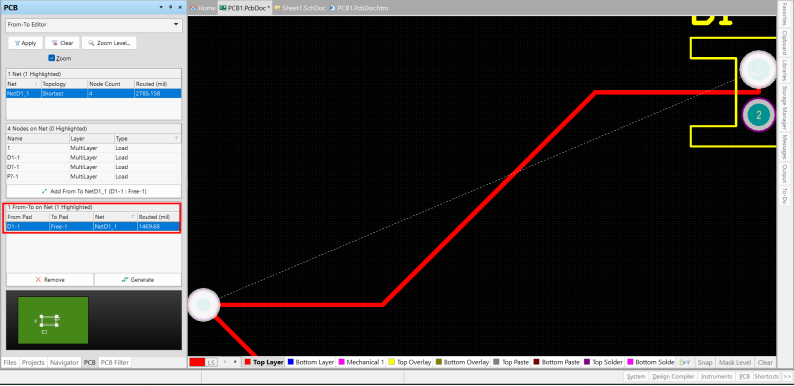

添加成功后可以在下面的框格中看到線路的長度信息。

同理添加另一條網絡信息。

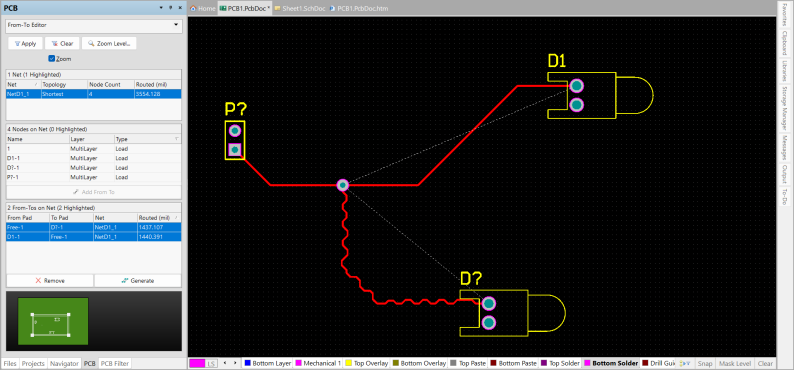

將網絡較短的調節長度與另一條網絡相近即可。
