要實現差分布線首先要設置差分對,可以在原理圖中設置或者在PCB中設置。在原理圖中設置方法如下:

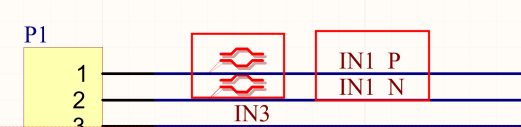

給導線放置差分對標記,然后定義網絡,網絡名必須以_P和_N為后綴,這樣才能正確標記。

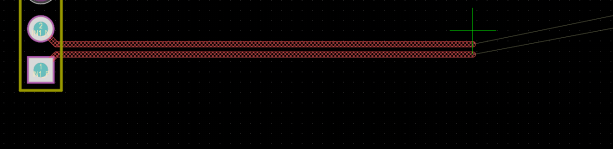

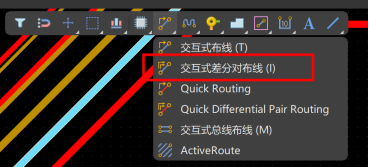

然后將網絡關系導入至PCB,在PCB中,使用差分布線命令,可以實現差分布線。


在PCB中設置差分對的方法如下:

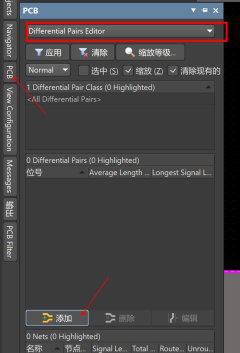

打開PCB標簽,選中差分對選項,點擊“添加”按鈕,打開差分對編輯器

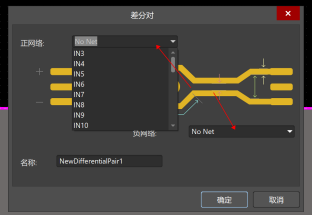

選擇正網絡和負網絡

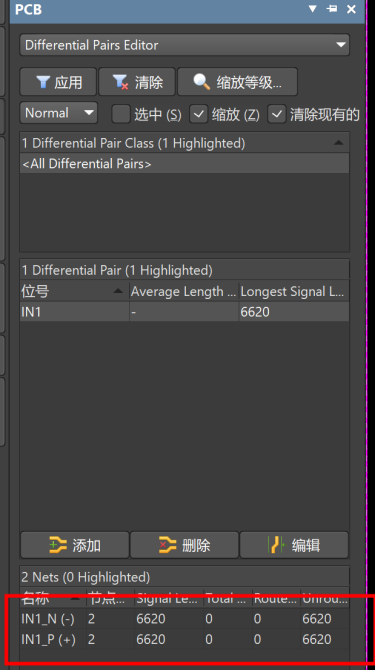

設置完后可以看到對應的網絡變程差分網絡,此時再使用差分布線命令,即可實現差分布線

要實現差分布線首先要設置差分對,可以在原理圖中設置或者在PCB中設置。在原理圖中設置方法如下:
給導線放置差分對標記,然后定義網絡,網絡名必須以_P和_N為后綴,這樣才能正確標記。

然后將網絡關系導入至PCB,在PCB中,使用差分布線命令,可以實現差分布線。


在PCB中設置差分對的方法如下:
打開PCB標簽,選中差分對選項,點擊“添加”按鈕,打開差分對編輯器

選擇正網絡和負網絡

設置完后可以看到對應的網絡變程差分網絡,此時再使用差分布線命令,即可實現差分布線
