首頁 > 資源中心 > FAQ PCB布線時需要在焊盤上放過孔，放置后DRC報錯（Between via on multilayer and pad on bottomlayer）怎么解決？
DRC默認規則中，過孔和焊盤是有最小間距的，當在焊盤上打孔等于過孔和焊盤的最小間距違反了默認規則，這時候需要對規則進行修改。

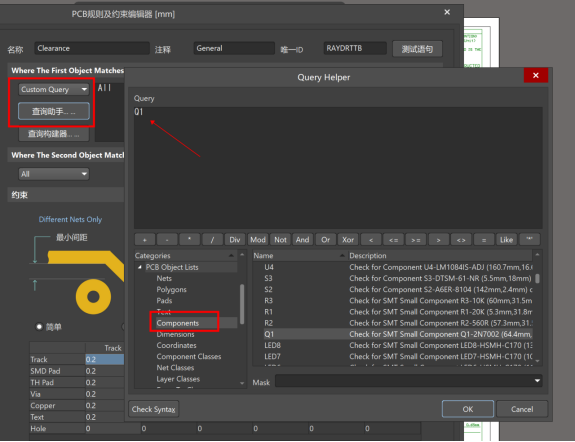

打開PCB規則及約束編輯器，在Electrical-Clearance中新建一條規則，在Where The First Object Matches的下拉框選擇Custom Query，此時會新出現“查詢助手”和“查詢構建器”，點擊“查詢助手“打開對話框，在左側”Categories“處可以選擇查詢對象，這里可以選擇“Components”，在右側選中打孔焊盤所在的元器件位號，這樣就可以對該元器件進行規則設置。

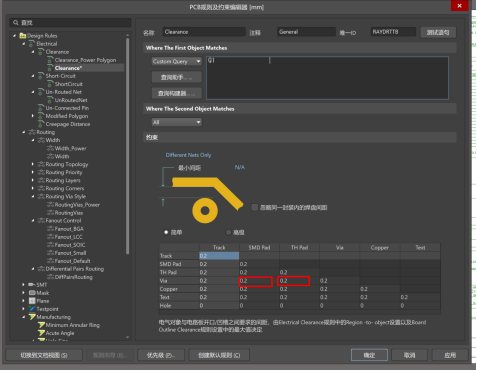

將過孔Via和焊盤的最小間距設置為0，這樣設置，在焊盤上打過孔就不會報錯。
