首頁 > 資源中心 > FAQ 1、 問題場景

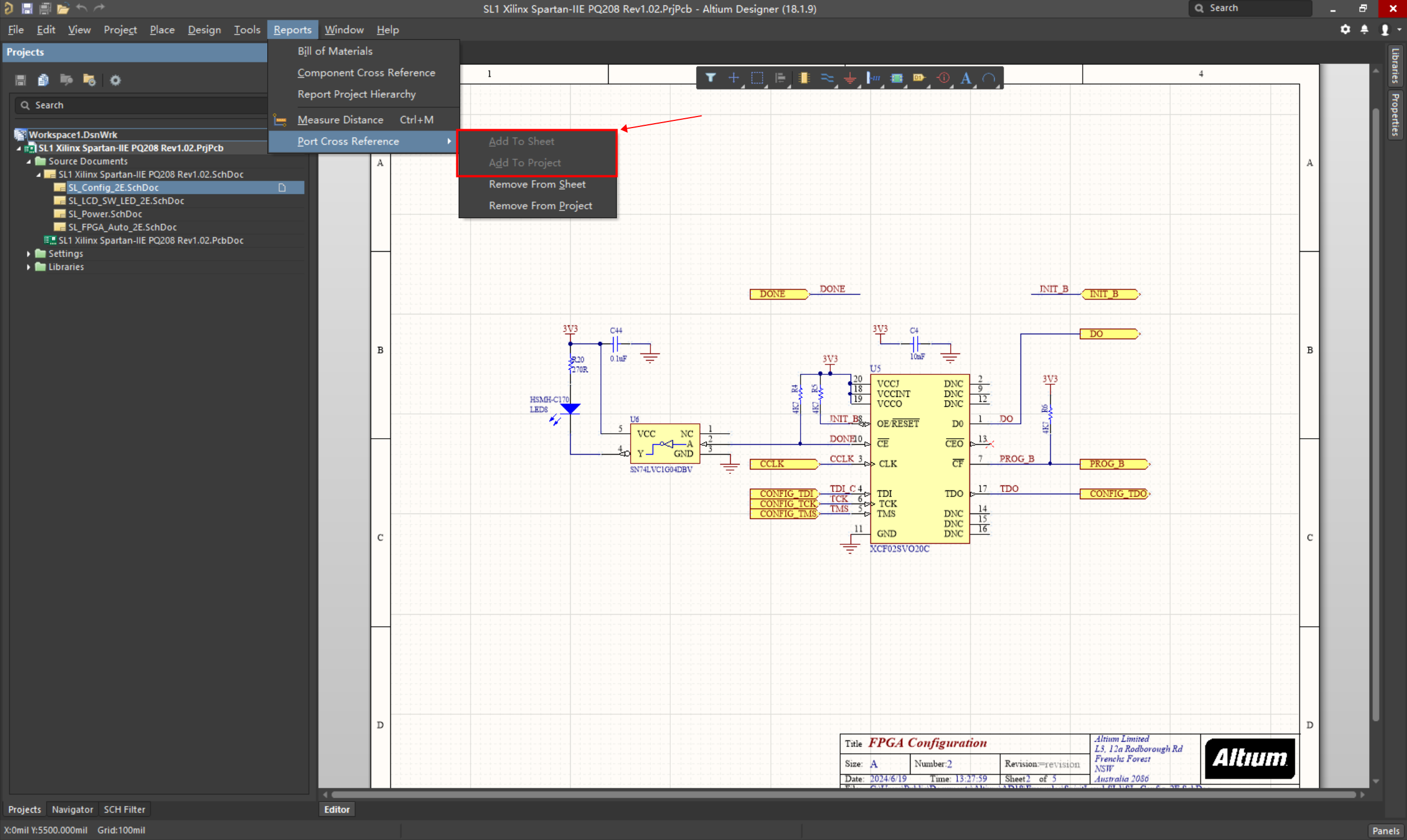

菜單欄【Report】→【Port Cross Reference】→【Add to Sheet】/【Add to Project】，這兩個按鈕為灰色，無法進行點擊使用。
圖 1
2、軟硬件環境
1）、軟件版本：Altium Designer 21.6之前
2）、電腦環境：Windows 10
3）、外設硬件：無
3、解決方法

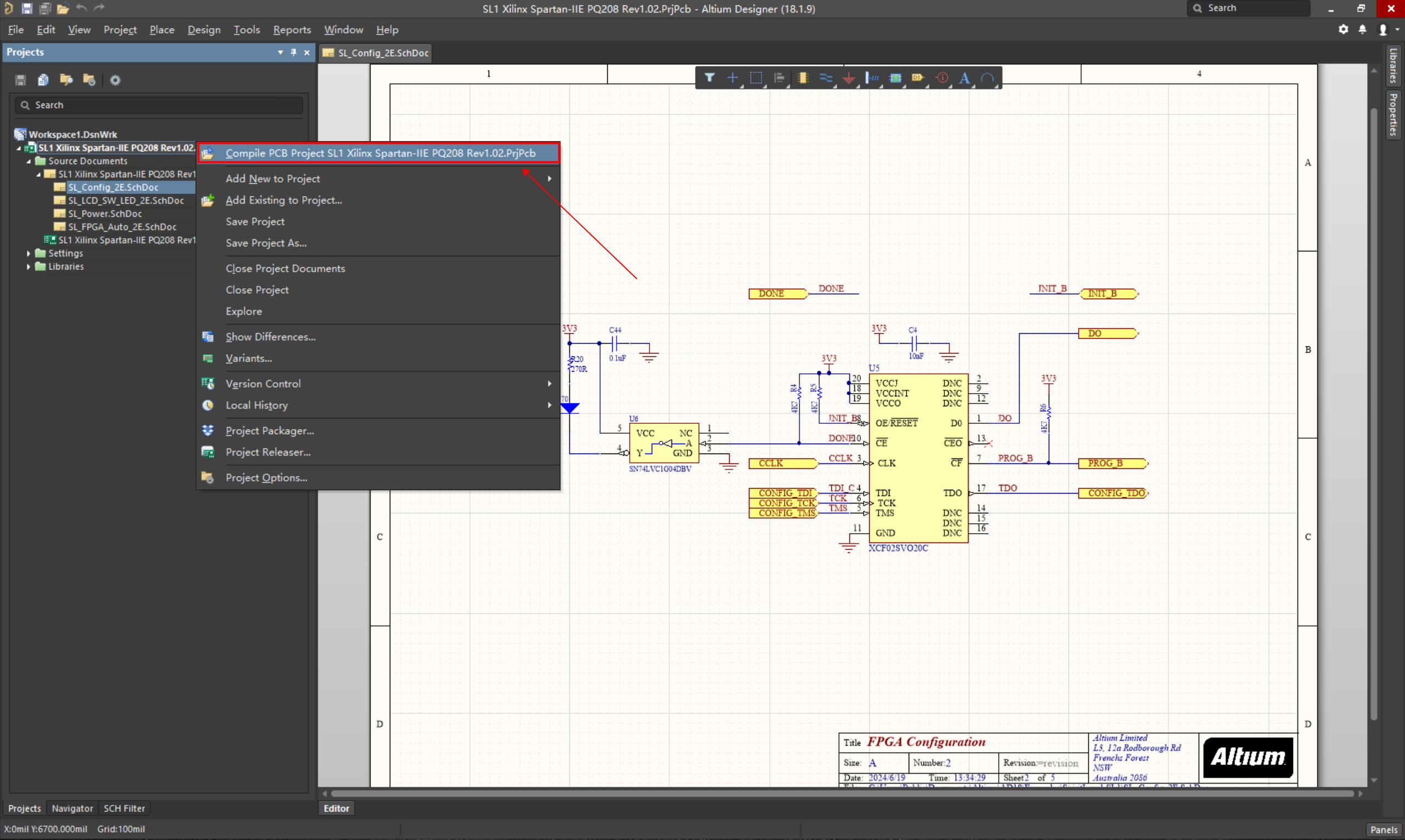

右鍵工程進行編譯。
圖 2

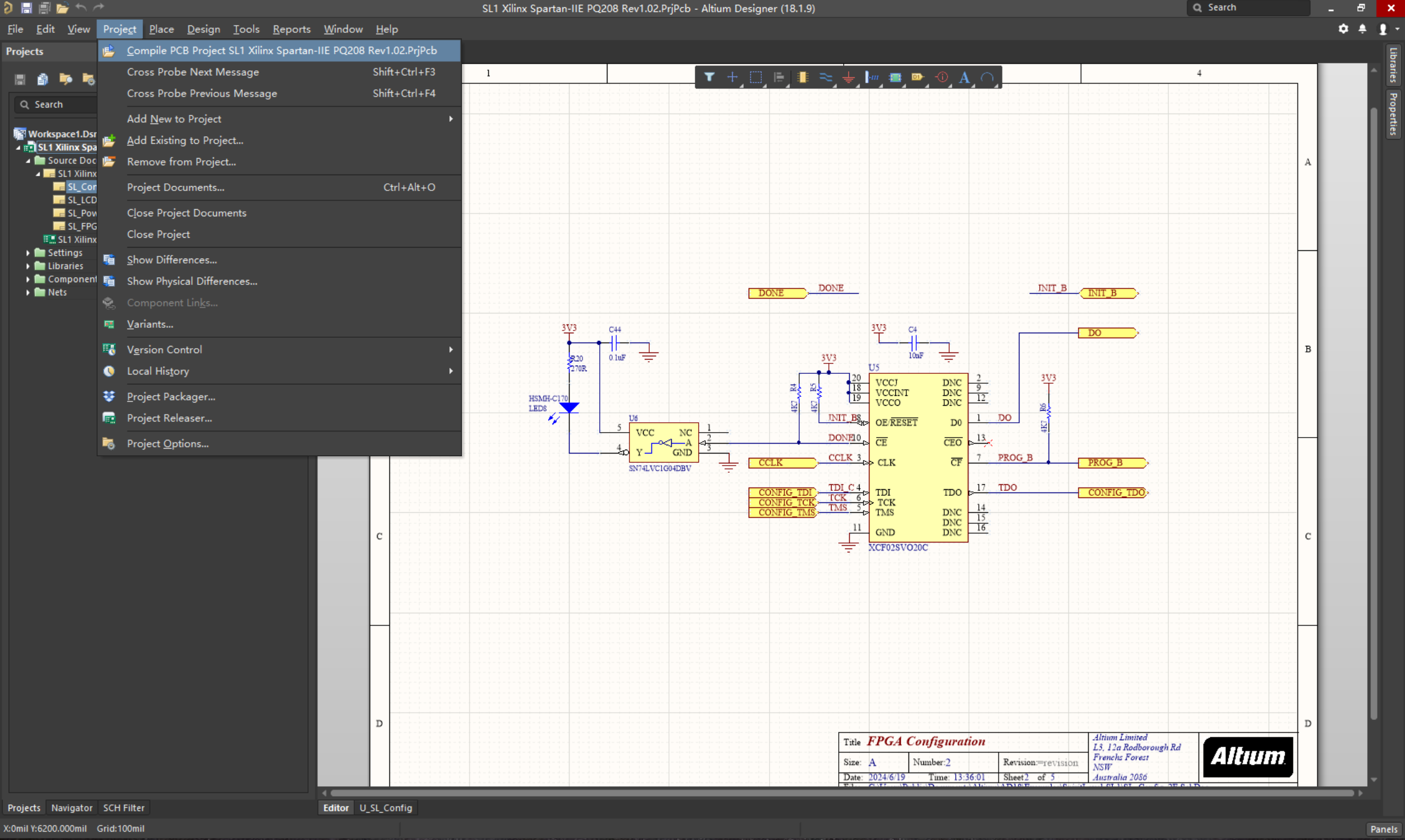

或者在【Project】菜單欄進行編譯。
圖 3
此時【Add to Sheet】/【Add to Project】即可操作。
圖 4

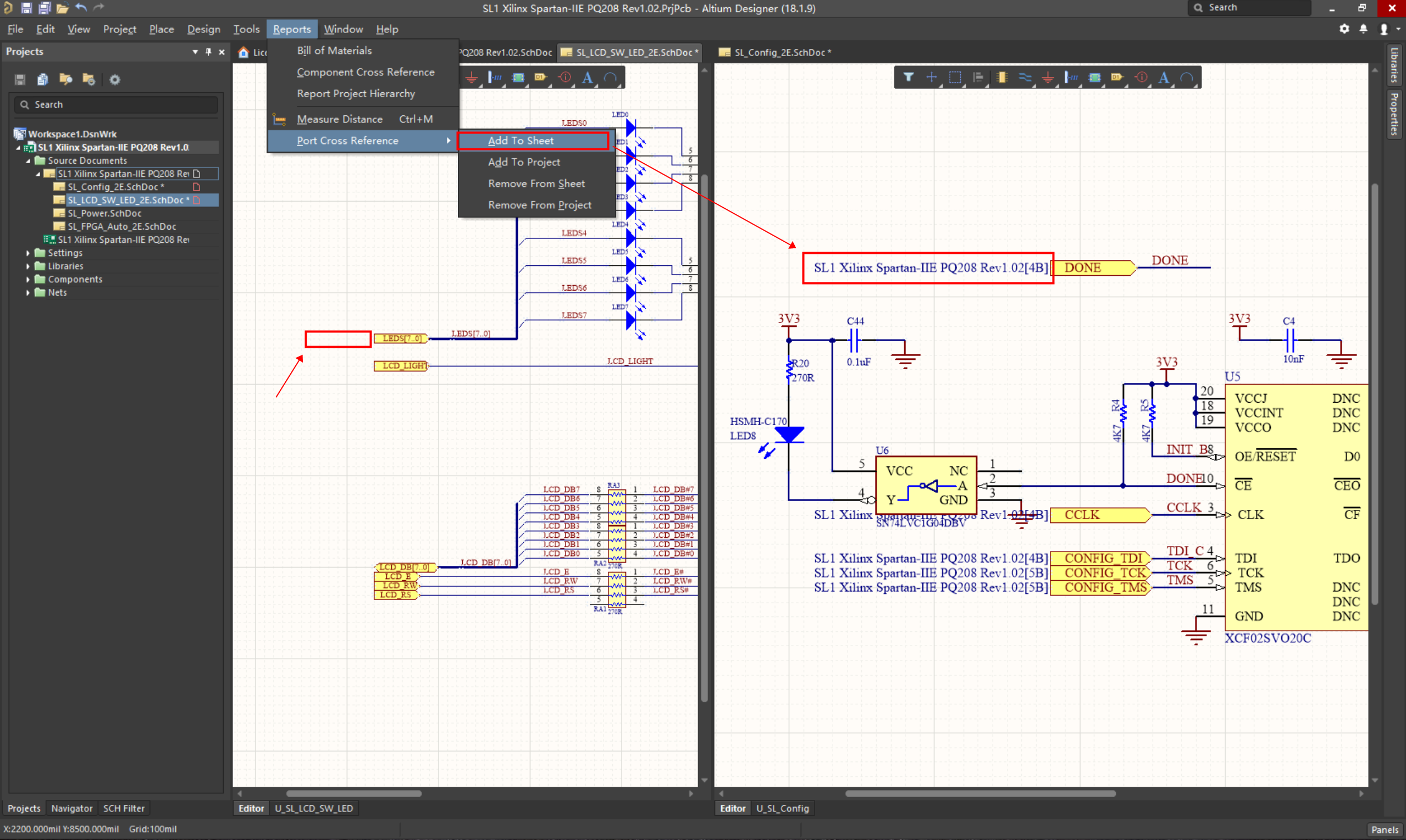

【Add to Sheet】僅在選中的 Sheet 原理圖 Port 上添加交叉探查信息。
圖 5

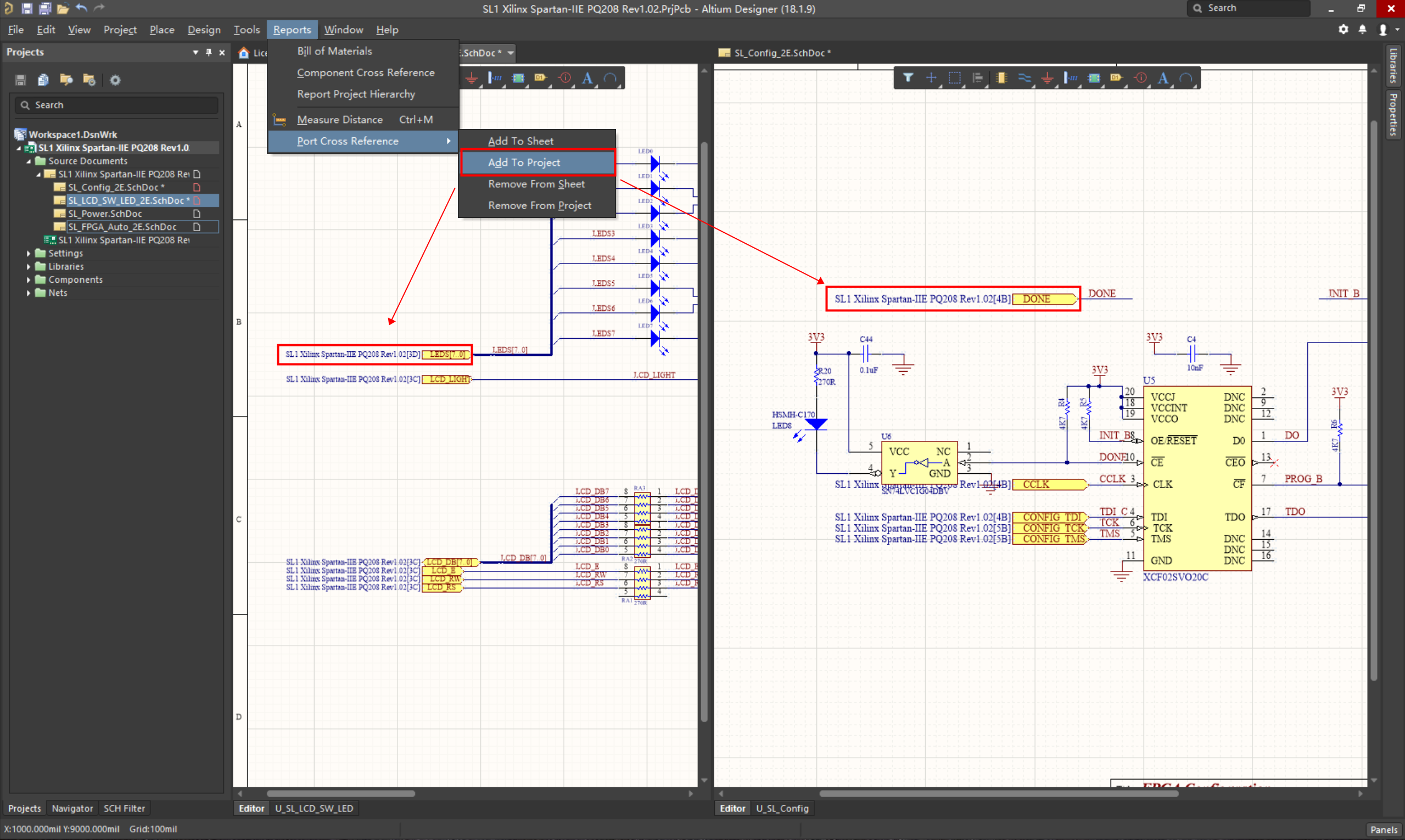

【Add to Project】將整個工程中的原理圖 Port 上添加交叉探查信息。
圖 6

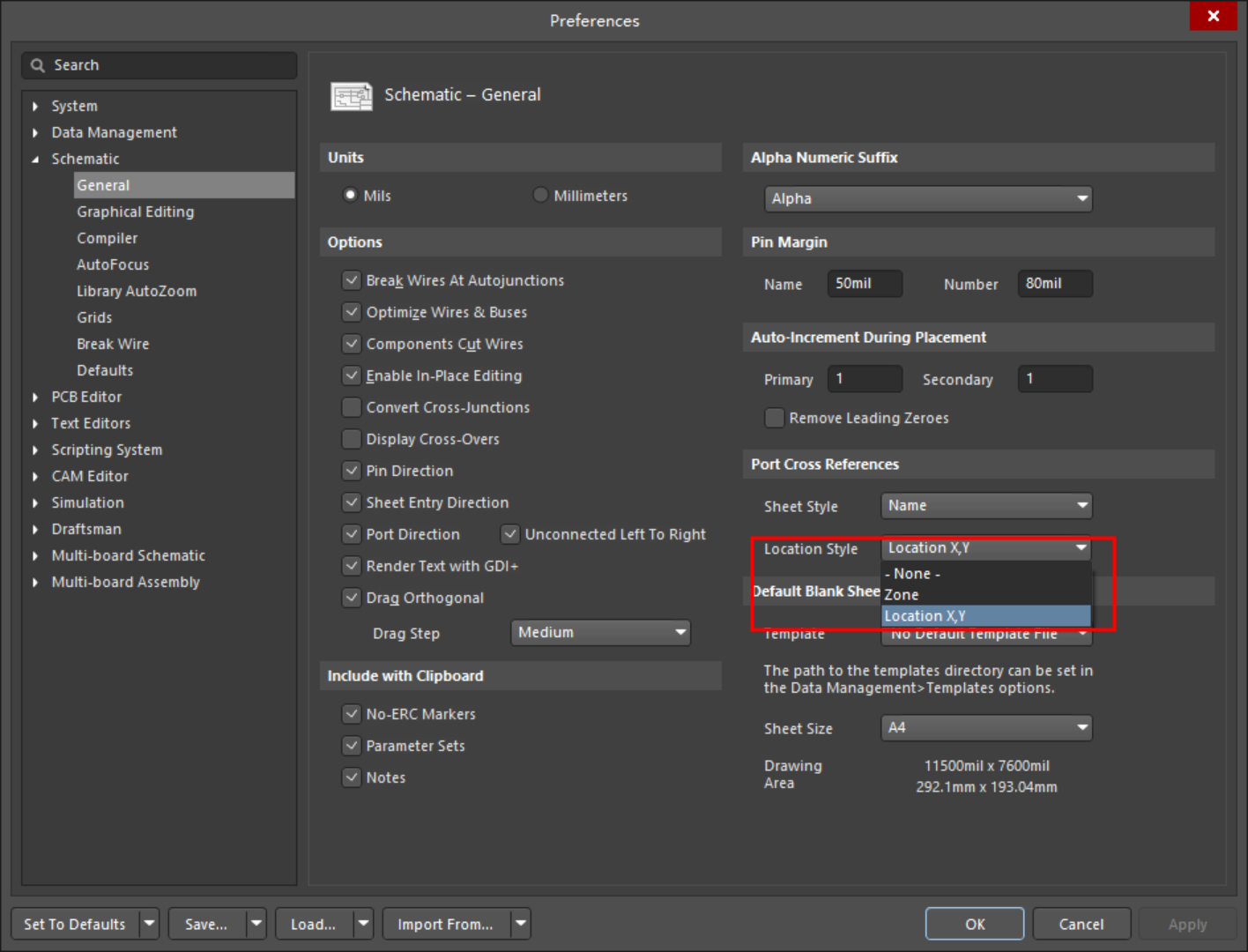

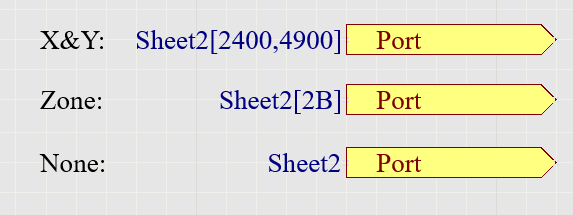

在【設置】→【Schematic】→【General】的【Location Style】設置 Port 的位置樣式。
圖 7

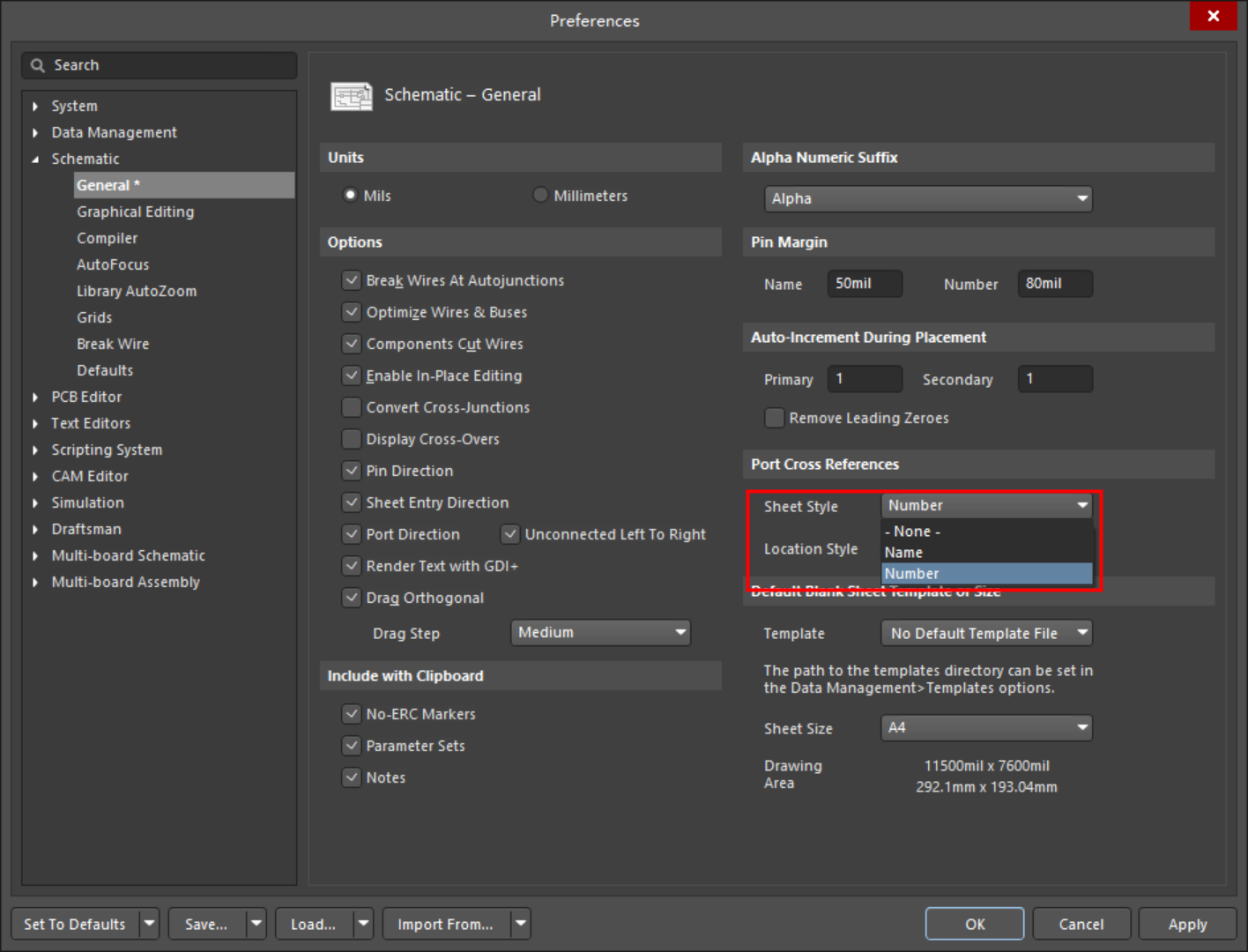

【Sheet Style】樣式有【Name】/【Number】，如果設置為【Number】需給原理圖進行編碼。
圖 8

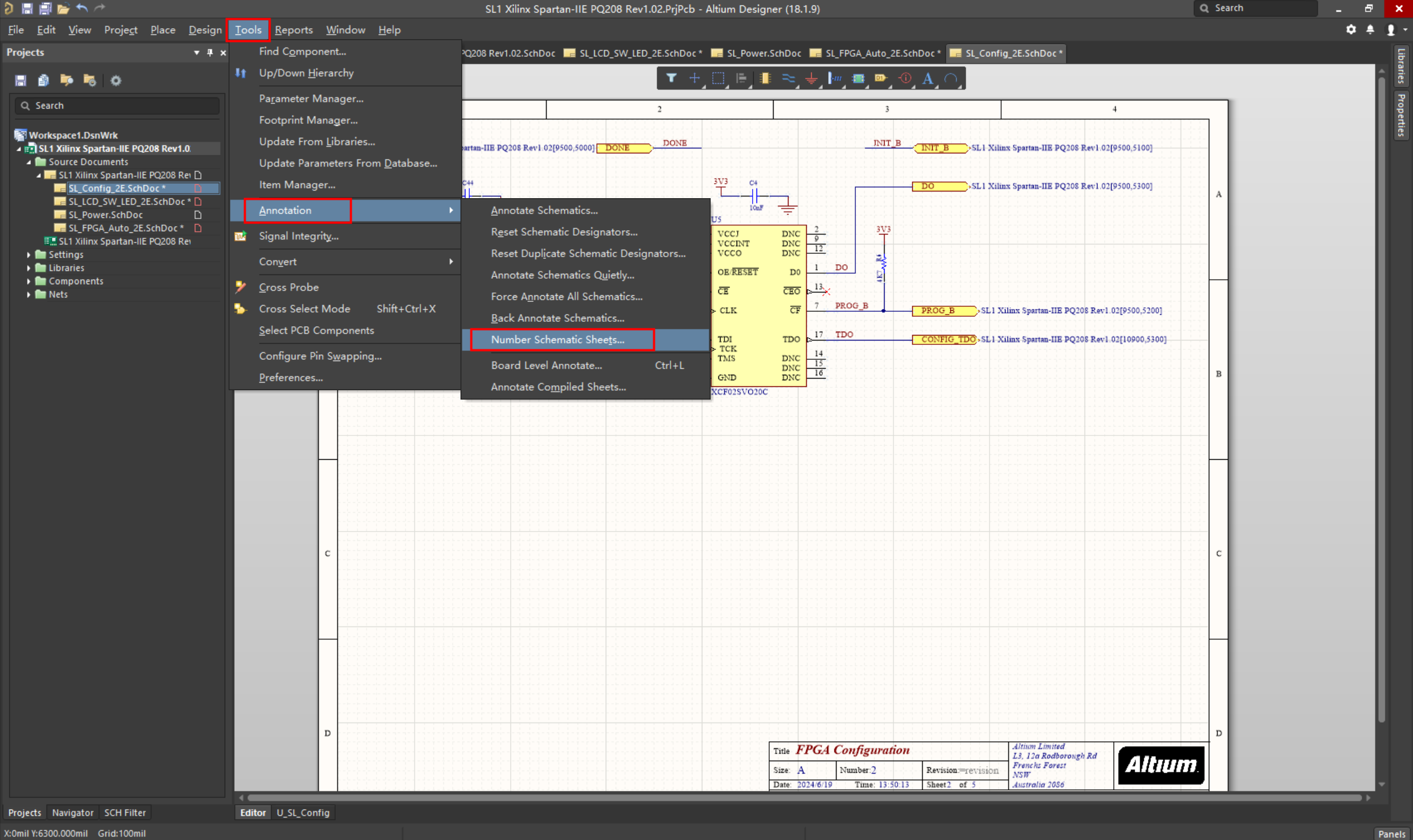

編碼設置如下：【Tools】→【Annotation】→【Number Schematic Sheets】。
圖 9

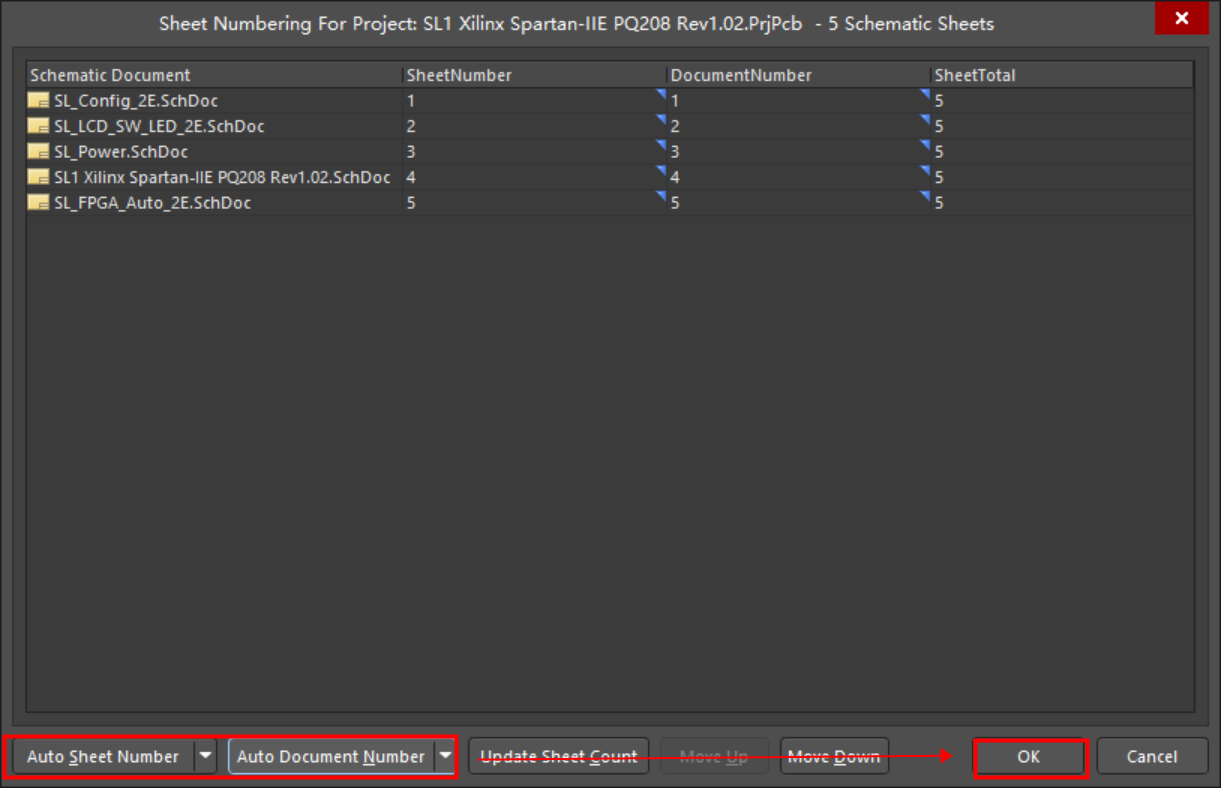

自動編碼后點擊【OK】。
圖 10

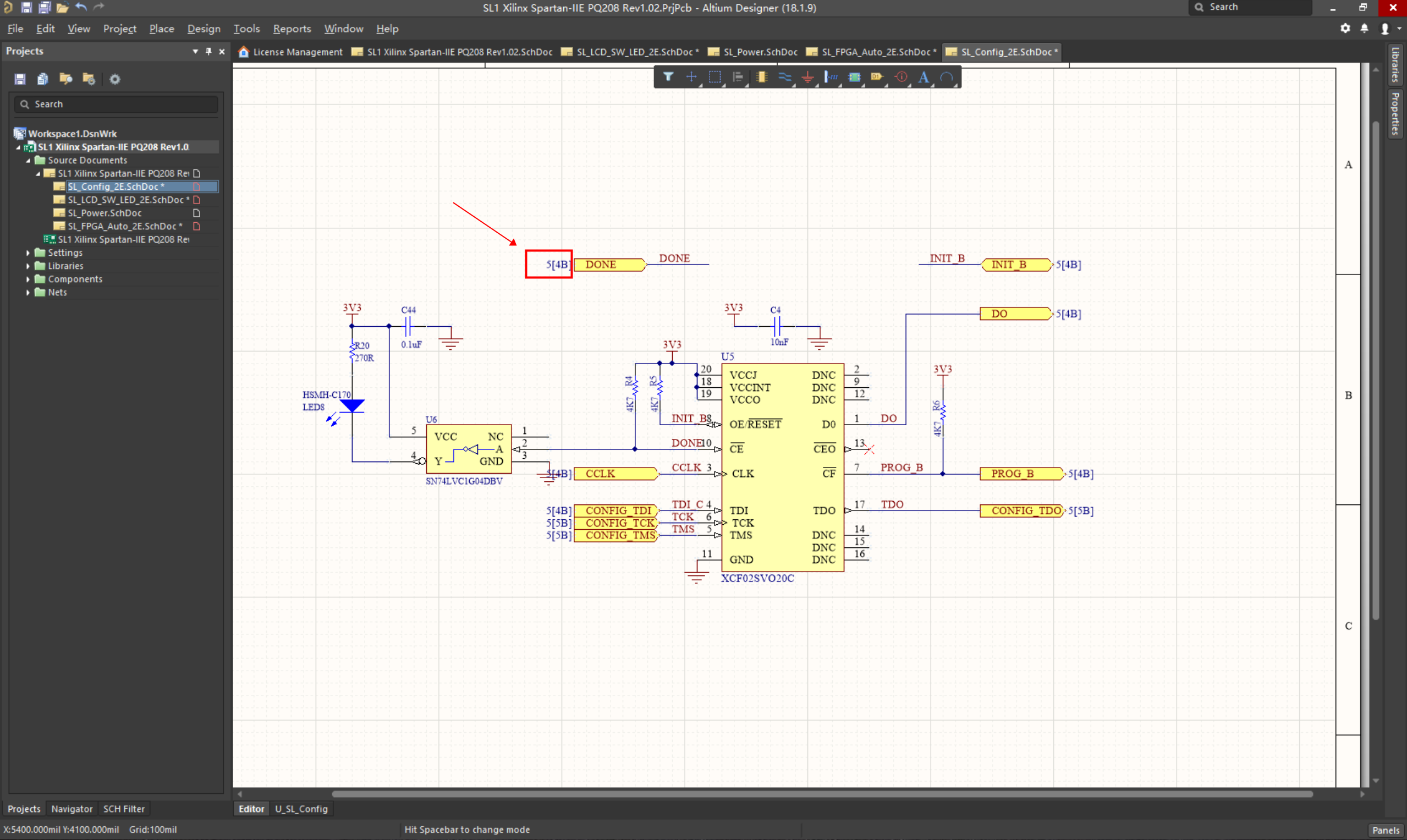

此時 Port 上添加交叉探查信息就是利用編碼來顯示的。
圖 11
注：

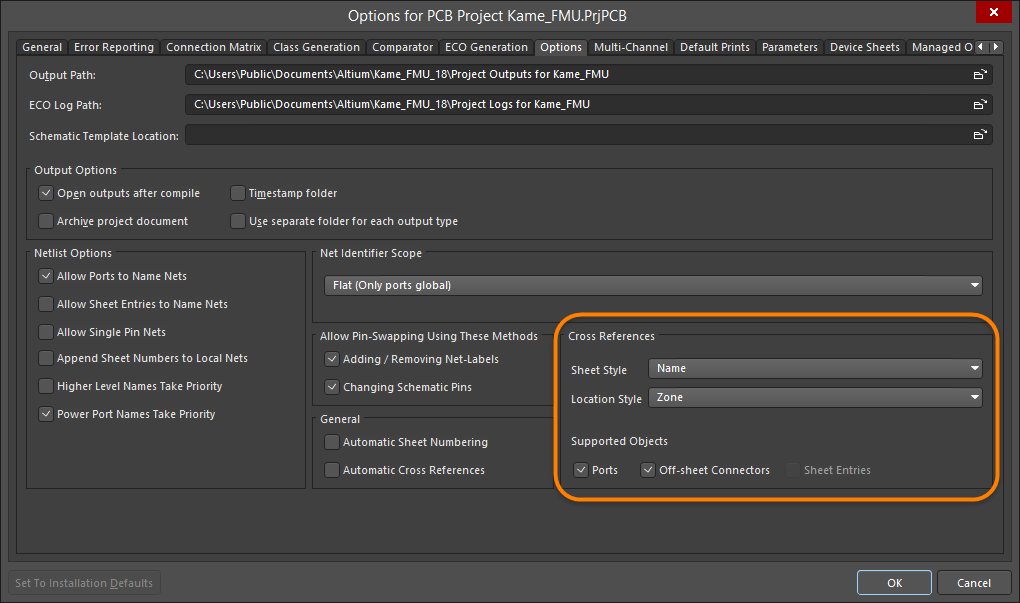

在AD21.6中，Port 叉引用添加和刪除命令已從【Report】菜單中刪除，取而代之的是新的【Automatic Cross References Settings】命令。選擇此命令將打開【Project Options】對話框的【Options】選項卡，您可以在其中打開/關閉該功能。
