首頁 > 資源中心 > FAQ 1、 文檔目標
軟件原理圖中符號位置鎖定功能的迭代。
2、 問題場景
用戶反饋，在20版本之后，原理圖中的某個元器件鎖定在屬性面板中是不支持位置鎖定的。

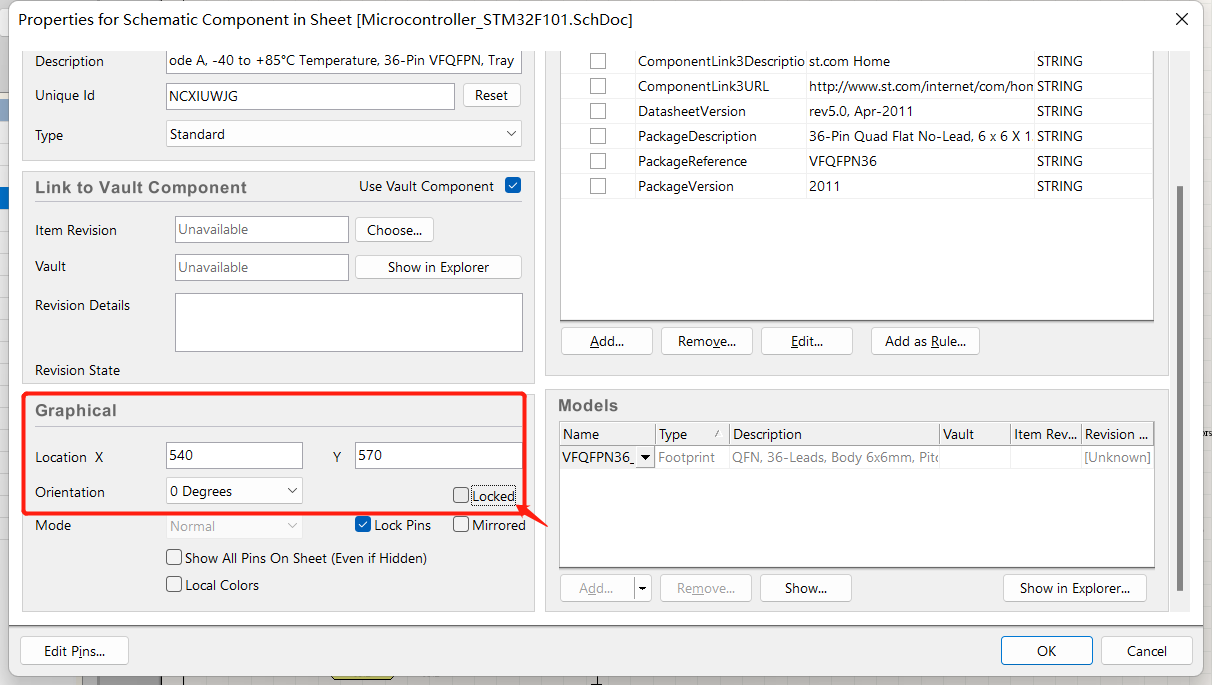

AD17測試：是有位置鎖定的。
圖 1

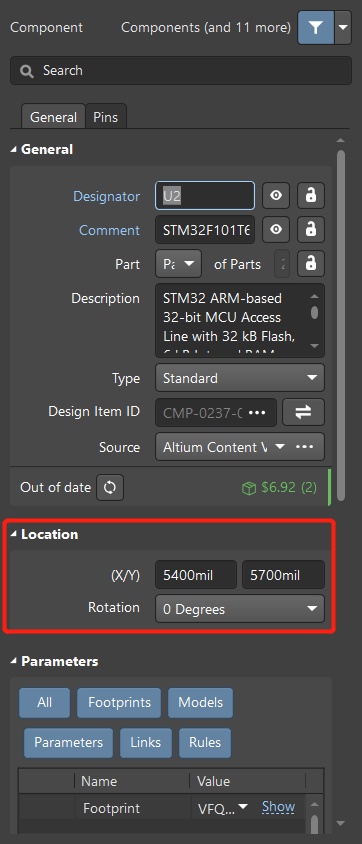

AD20、22：沒有元器件位置鎖定的
圖 2
這個功能的使用是，版本更新后去掉了還是需要在其他地方設置？
3、軟硬件環境
1）、軟件版本：Altium Designer 24
2）、電腦環境：Windows 10
3）、外設硬件：無
4、解決方法
和原廠交流后有了明確的結果。
1. 從AD18開始，AD在原理圖component屬性面板中取消locked勾選框。
2. AD18-AD21.1.1版本，SCH list面板中有Locked復選框，但是保存文件重新打開，此勾選會失效。
3. 在AD21.2以后的版本中，此勾選框也被移除。
（若想恢復此功能，可以在官網https://bugcrunch.live.altium.com/#/Ideas/New提出此想法。）
20版本測試：

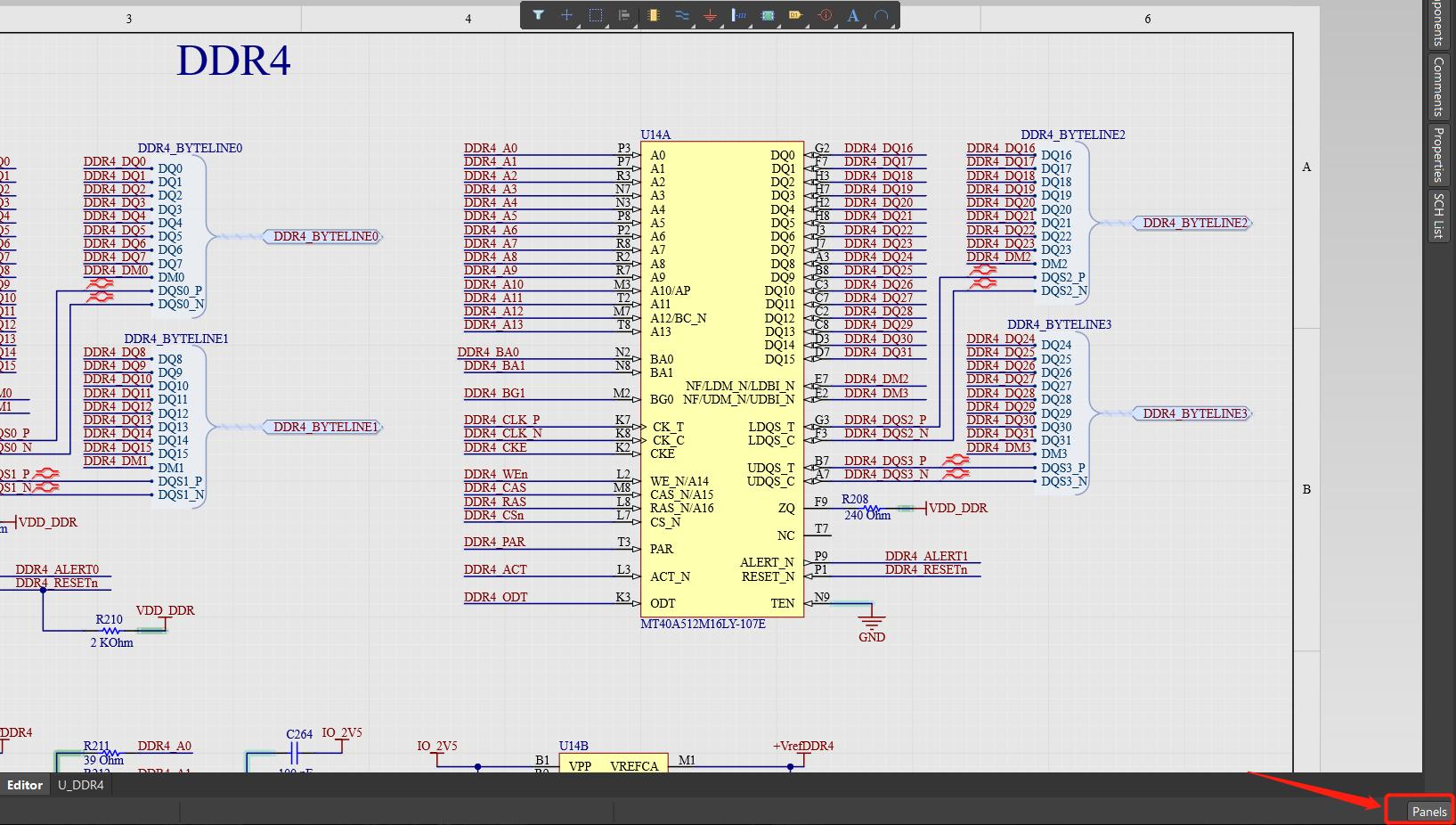

打開右下角【Panels】；
圖 3

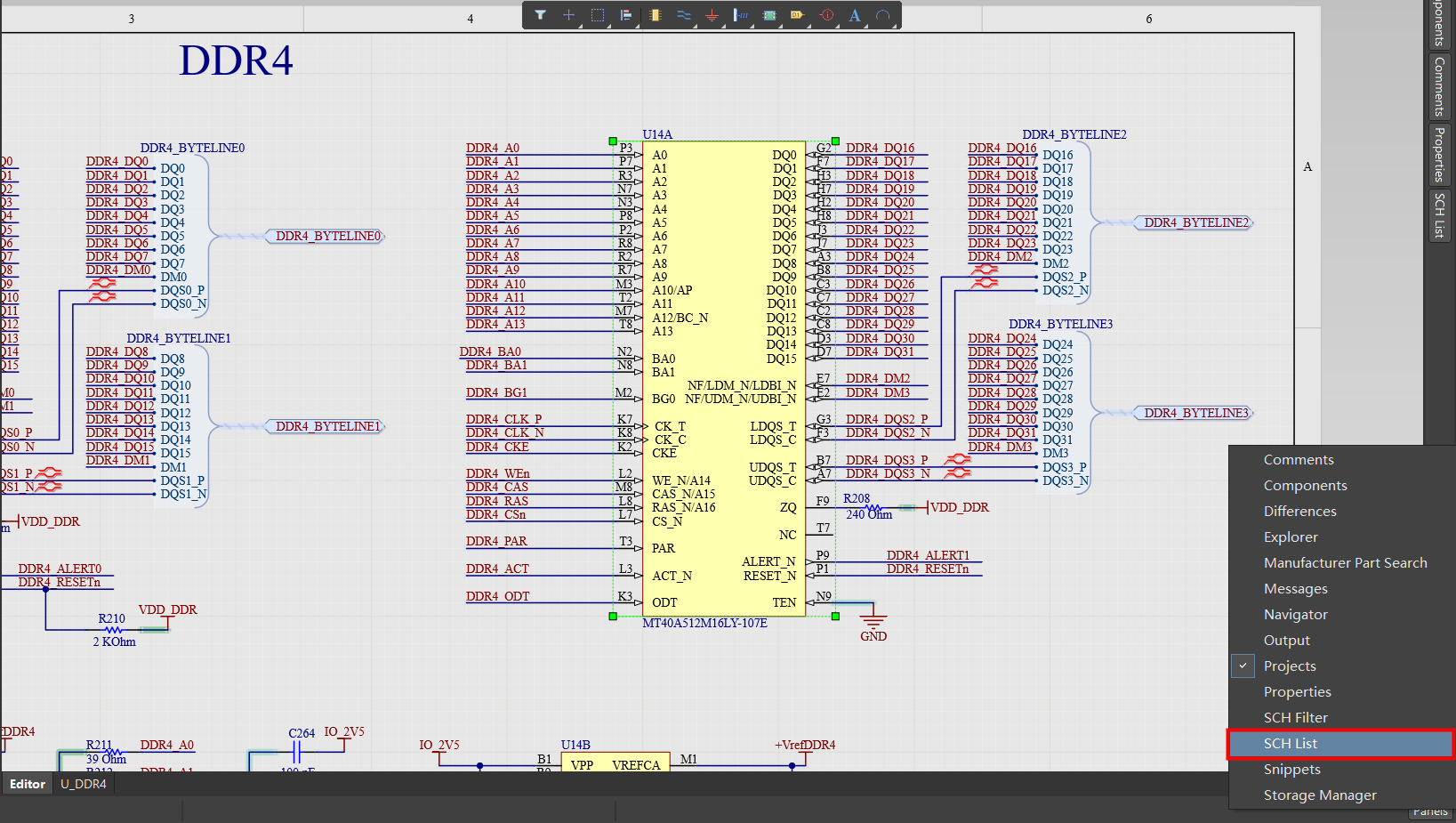

打開【SCH List】；
圖 4

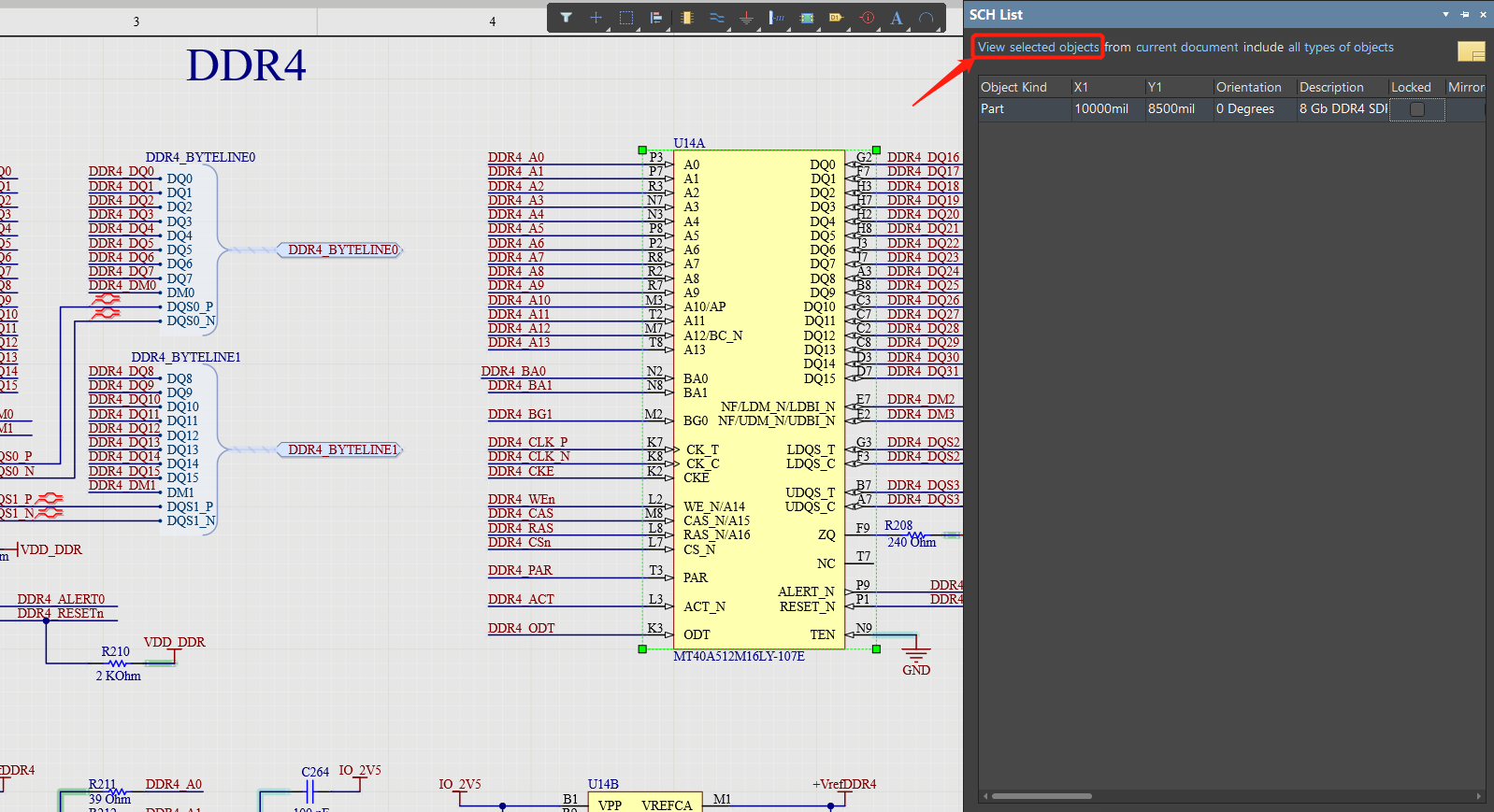

SCH List 這個面板有兩個模式（View、Edit），默認打開的是 View 模式，要切換到 Edit 模式下，才能選中 locked 框；
圖 5

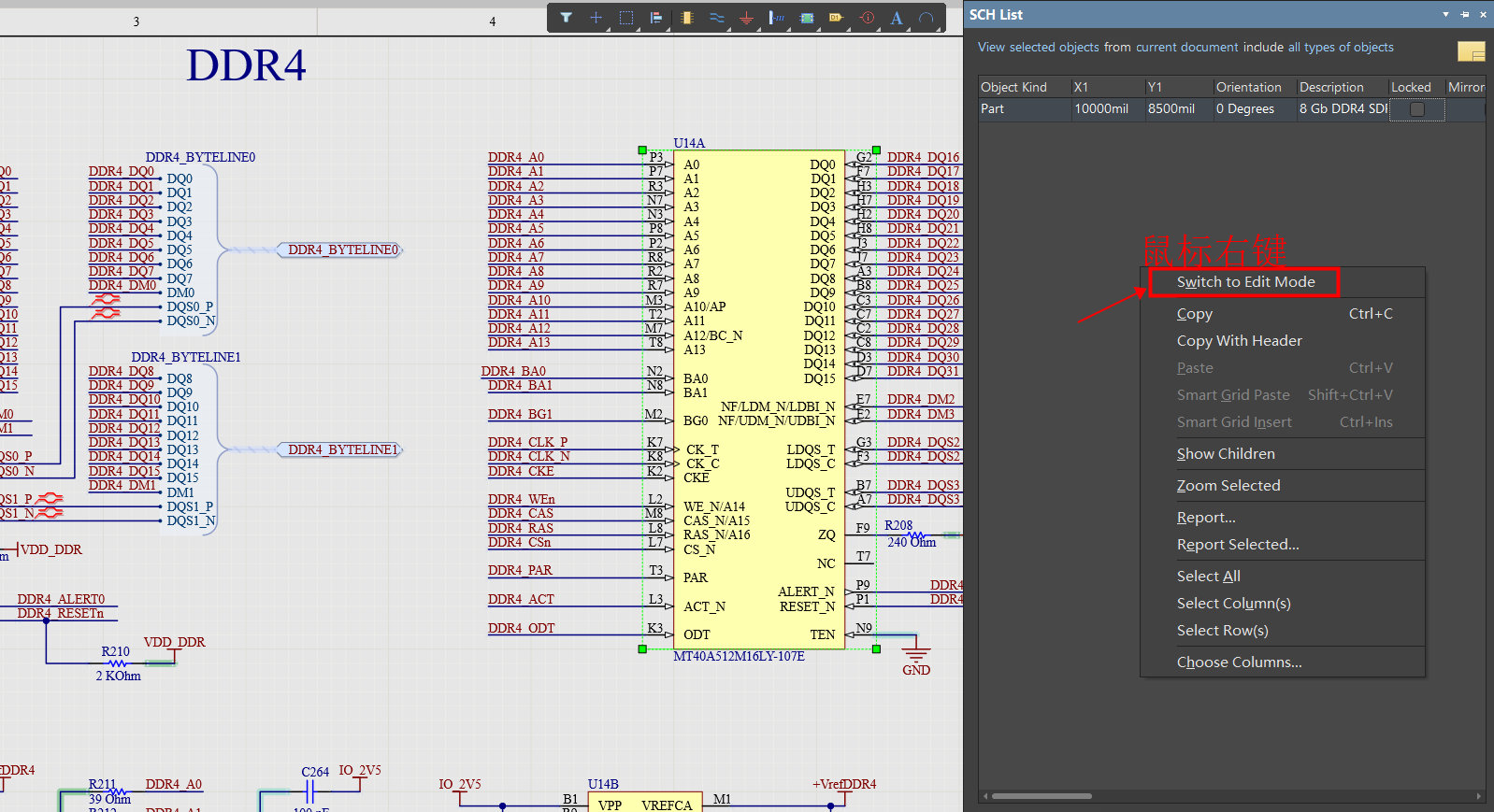

在該面板上鼠標右鍵點擊【Switch to Edit Mode】；
圖 6

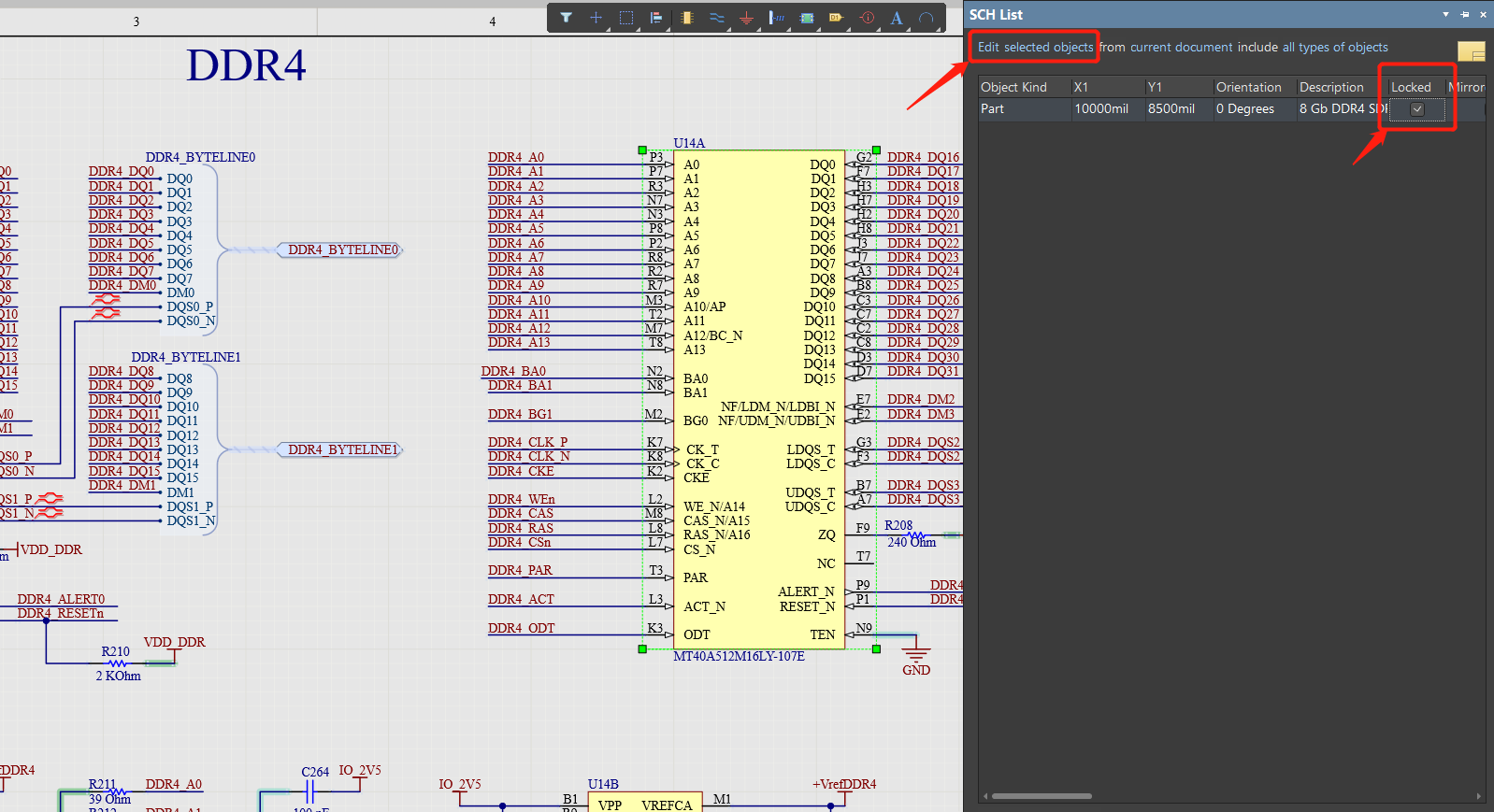

“Edit”模式下即可將 Locked 選項框勾選；
圖 7

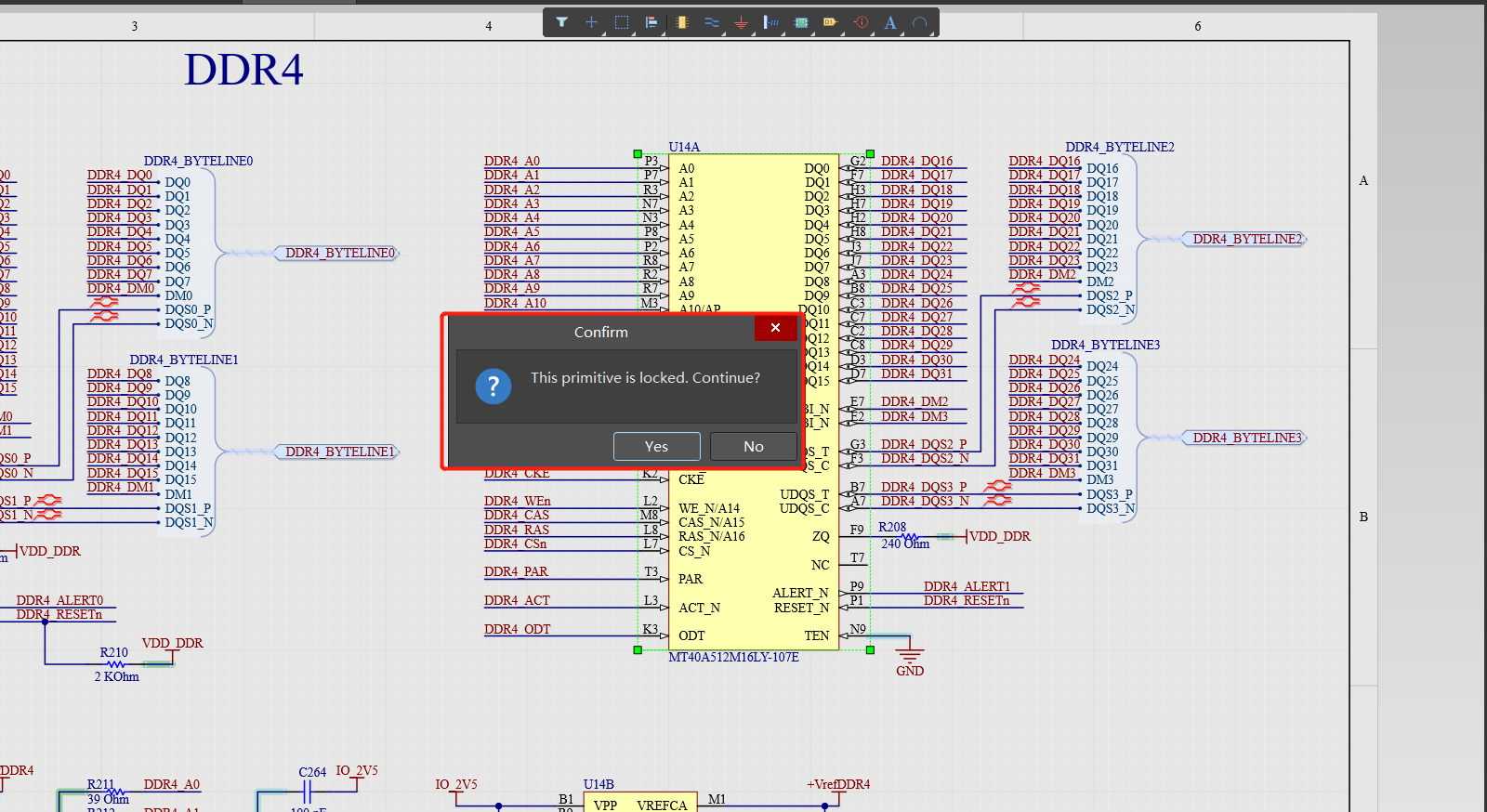

想要移動該元器件是就會出現一個對話框。
圖 8
