1、 文檔目標

解決在原理圖主圖中，對子圖使用多通道命令后，子圖未形成多個通道的問題。

2、 問題場景

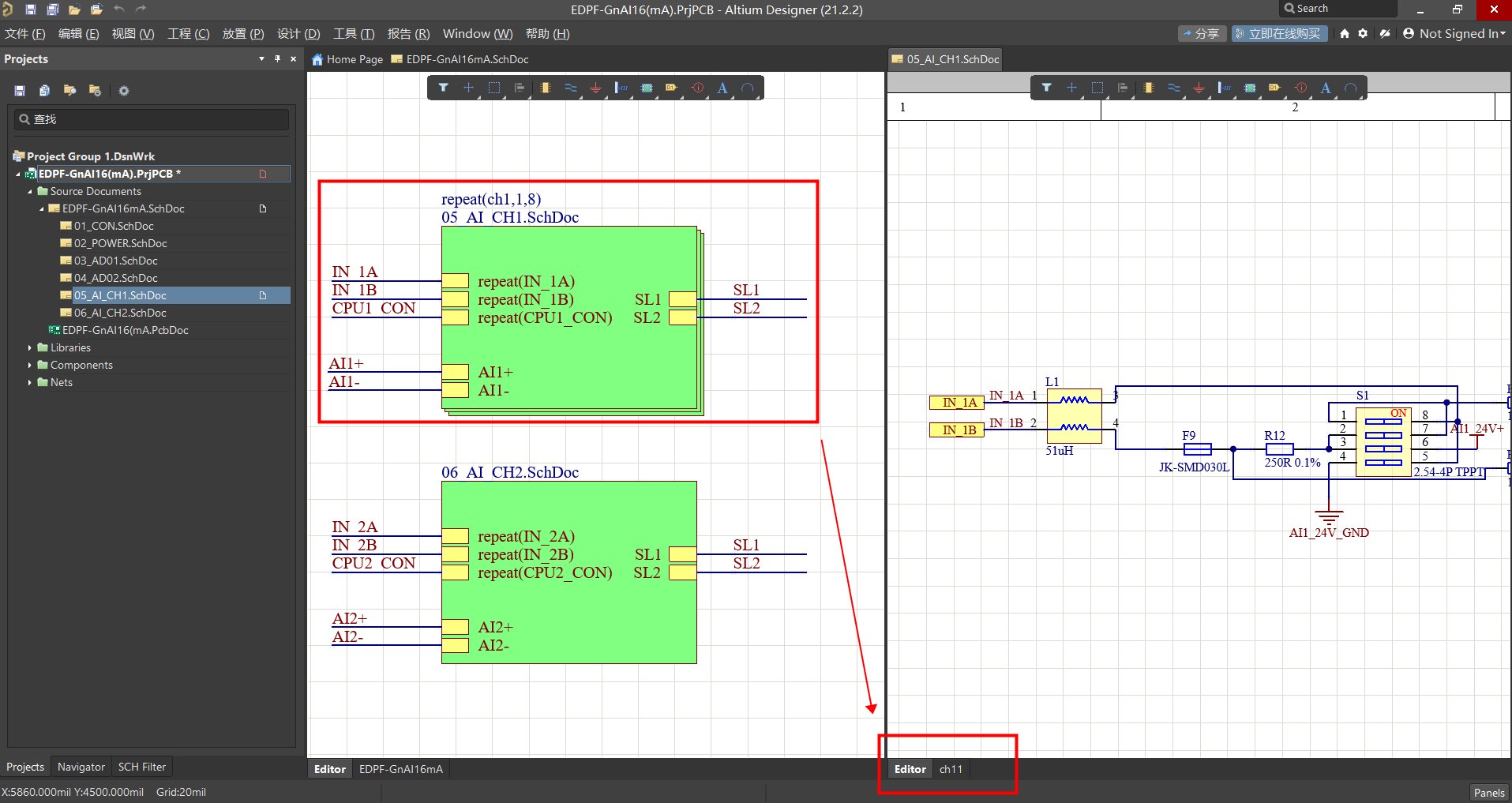

用戶手中的工程文件，主圖中對子圖使用了多通道命令，子圖圖紙并未形成多通道效果。

圖 1

3、軟硬件環境

1）、軟件版本：Altium Designer 24

2）、電腦環境：Windows 11

3）、外設硬件：無

4、解決方法

這工程選項中并沒有多通道設置的具體選項，通過命令實現。

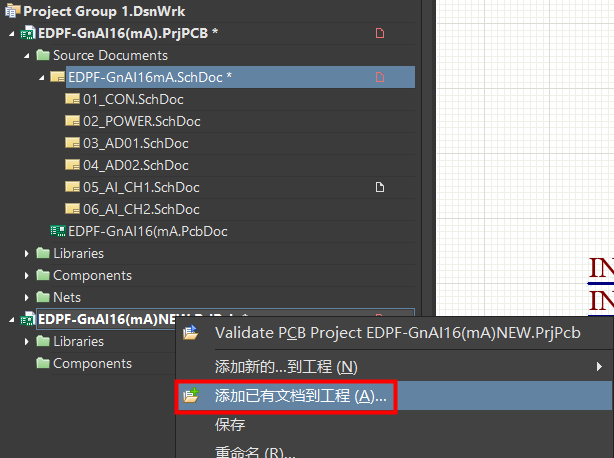

嘗試重新建立工程文件，將原理圖文件添加到該工程下。

圖 2

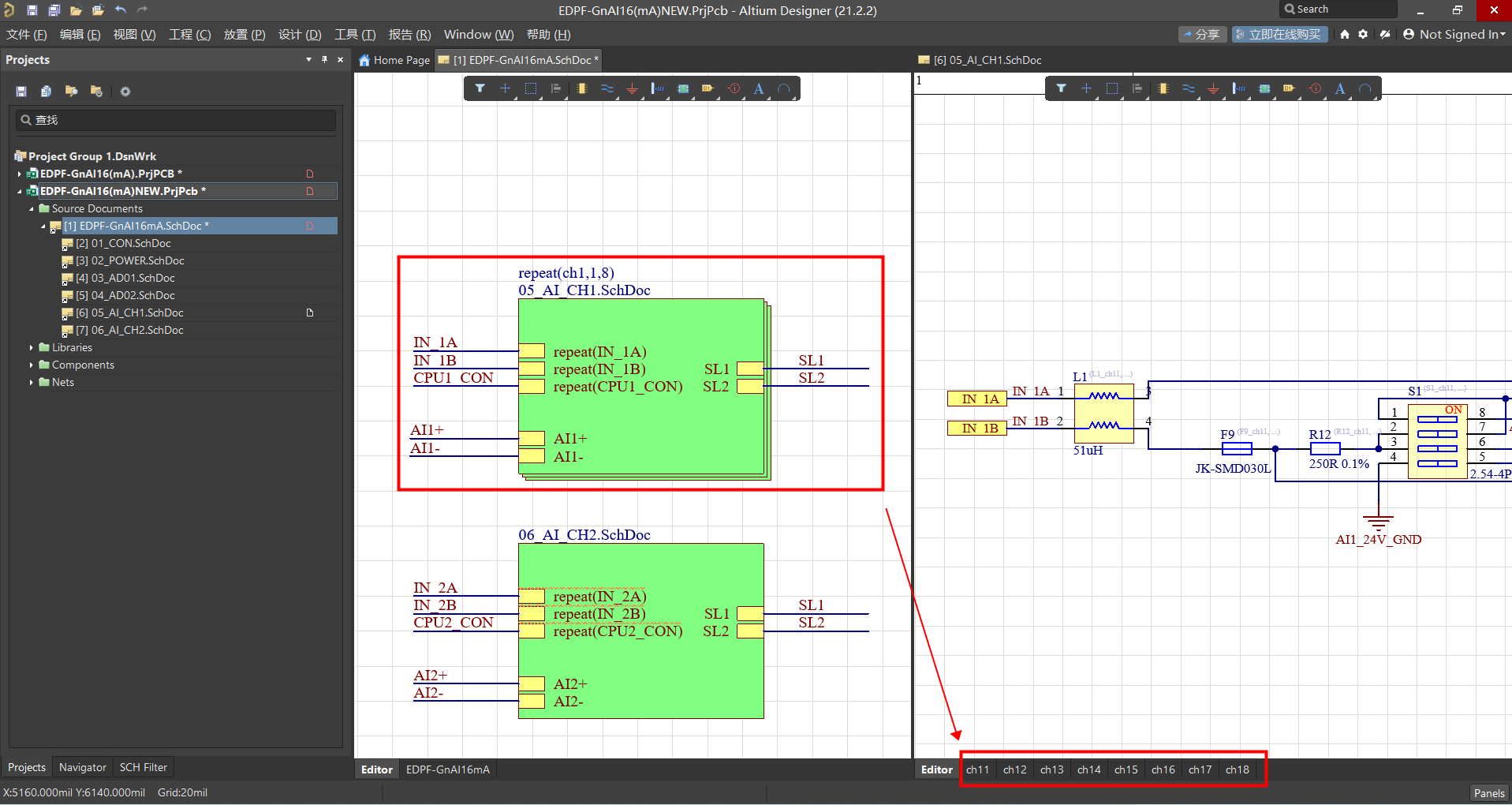

此時使用多通道命令的原理圖子圖，多通道功能正常。

圖 3

替換工程文件. PrjPCB，進行保存即可。
