首頁 > 資源中心 > FAQ 1、 文檔目標
了解 AD24 新功能 PCB Layout Replication 的使用條件和使用方法。
2、 問題場景
PCB布局復制工具使您能夠在平坦 PCB 設計中復制重復電路塊的布局。作為非正式的重用功能，當您需要將一組組件的放置快速復制到另一組具有相同連接的相同但尚未放置的組件時，此工具非常適合。
圖 1
3、軟硬件環境
1）、軟件版本：Altium Designer 24.0
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法
使用條件：
在 PCB 文檔中，選擇要復制的對象的源塊：元件和其他對象（可選）：走線、圓弧、焊盤、通孔、多邊形、區域和/或填充。要使 PCB 布局復制工具檢測 PCB 上的目標模塊，它們必須具有與所選源模塊相同的元件（從同一庫中放置）和連接性。請注意，未包含在選擇中的對象不會復制到目標塊中。

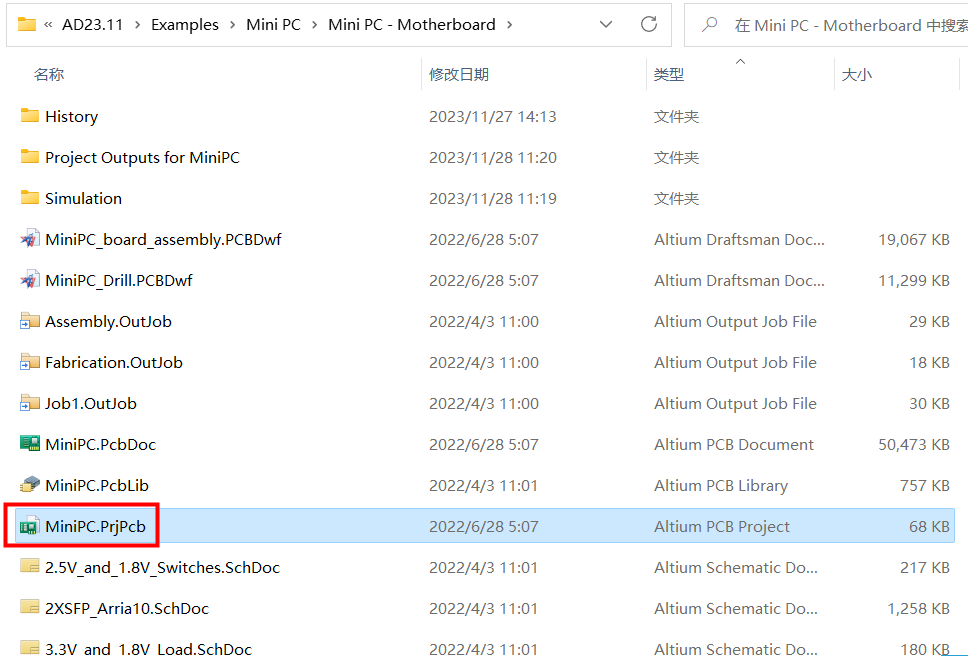

使用該 Example 工程文件進行演示。
圖 2

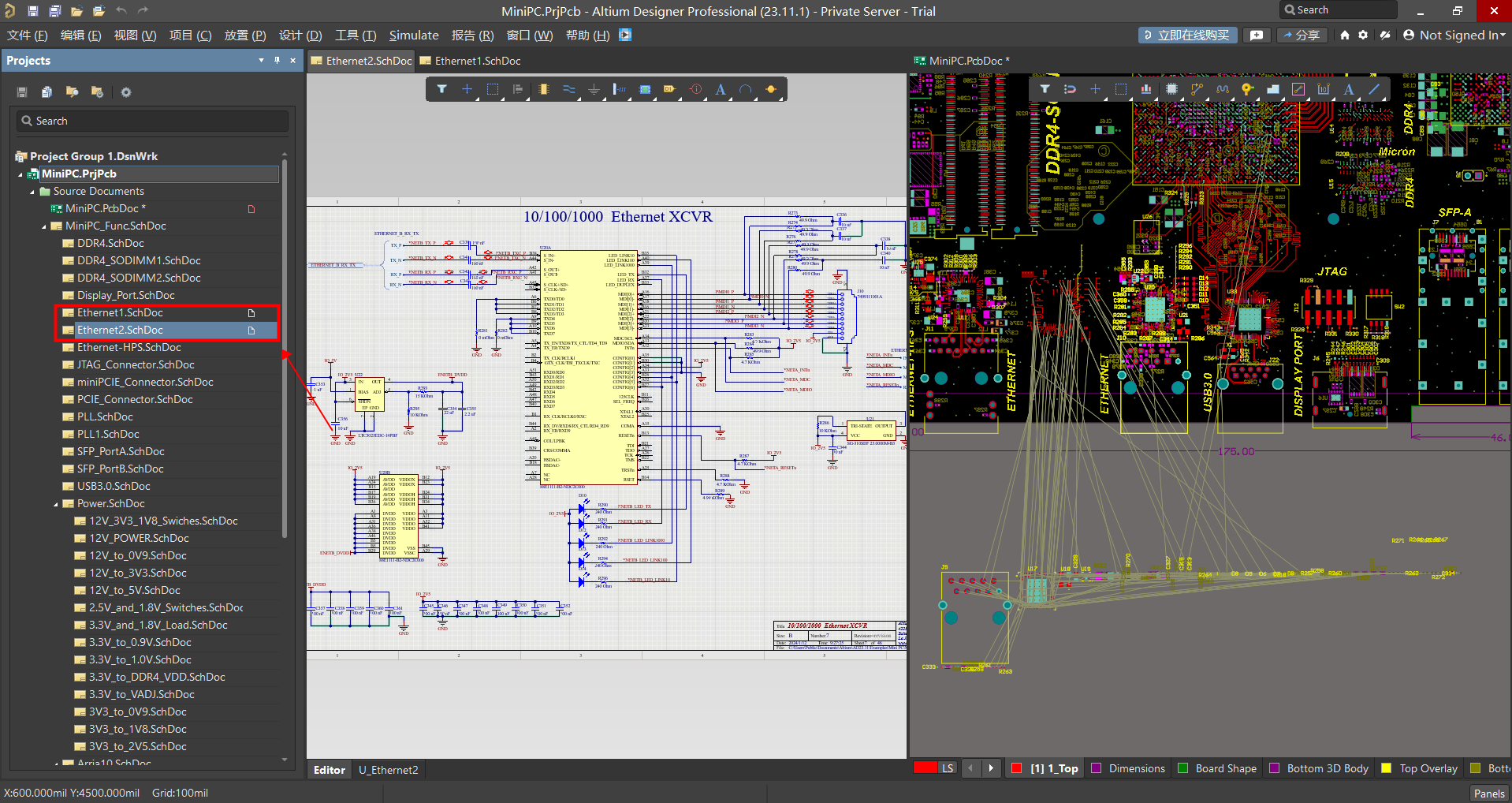

可以看到該模塊原理圖設計為平坦（扁平）設計
圖 3

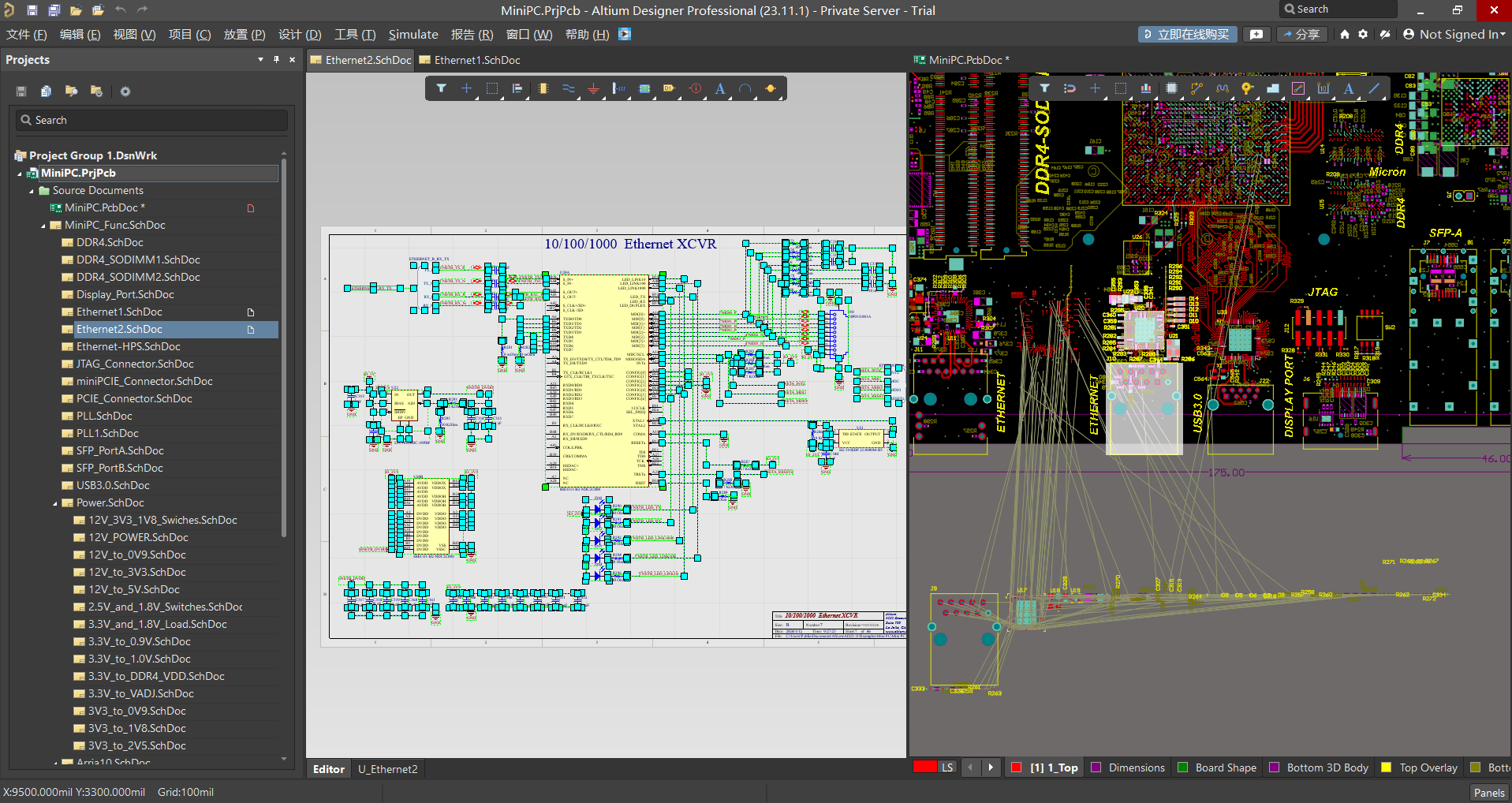

使用【交叉探查】工具，選中源復用模塊。
圖 4

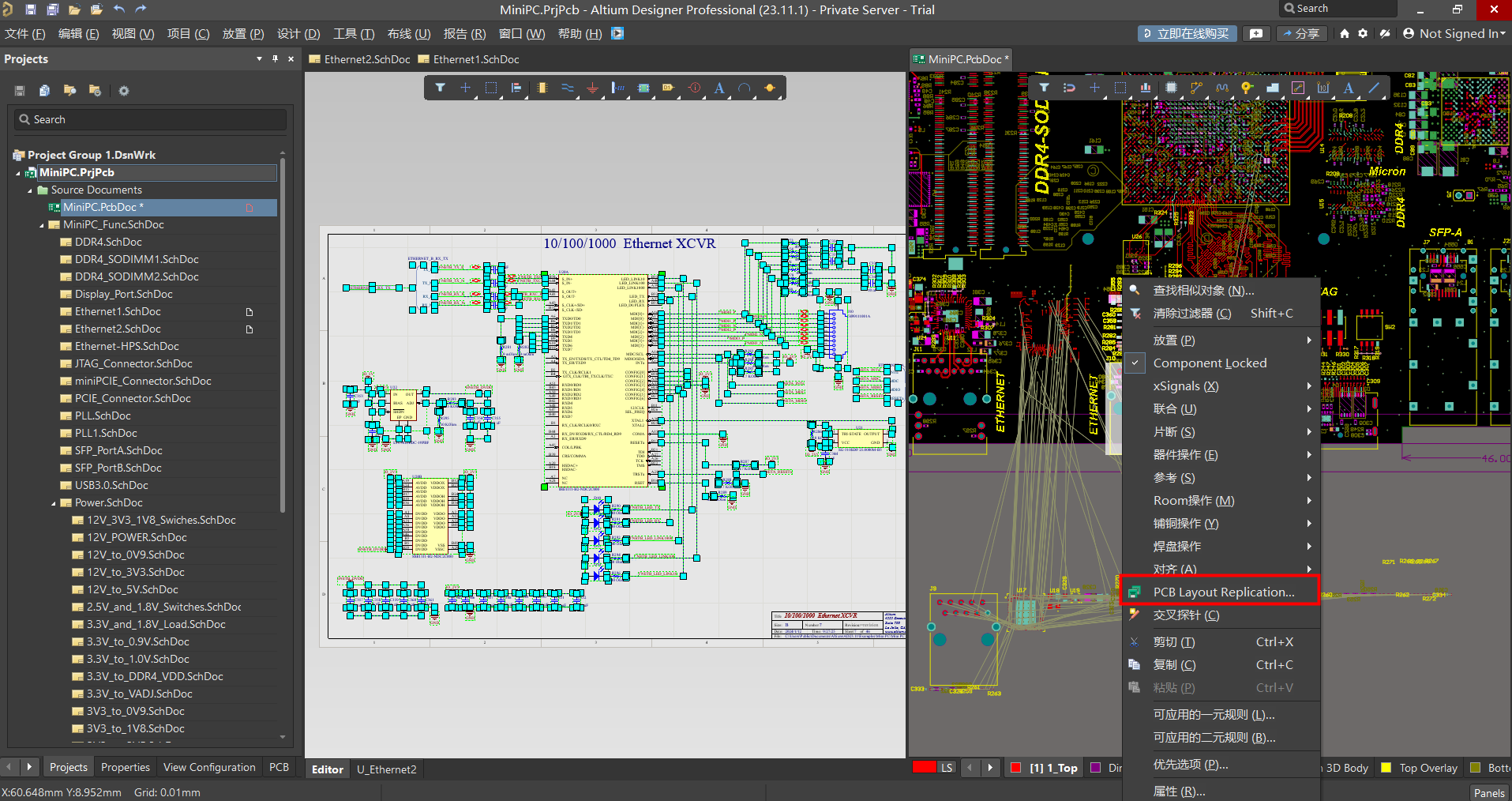

PCB 文檔中右鍵，調用 PCB Layout Replication 指令。
從主菜單中選擇 Tools ? PCB Layout Replication 命令（或右鍵單擊所選內容，選擇 PCB Layout Replication命令）。
圖 5

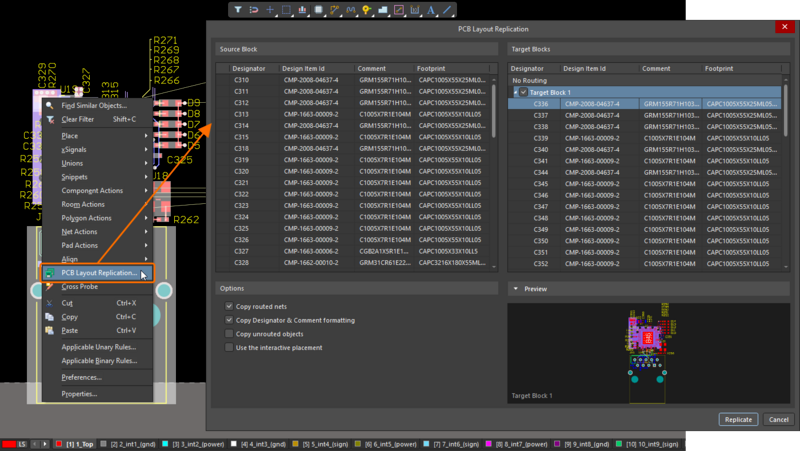

如果檢測到至少一個目標模塊，則將打開 PCB Layout Replication 對話框。
源模塊的元件將列在 PCB Layout Replication 對話框左側的【Source Block】區域中，檢測到的目標模塊將列在對話框右側的【Target Blocks】區域中。展開/折疊目標塊條目以顯示/隱藏目標塊的組件列表。使用目標塊條目旁邊的復選框來選擇應應用復制的目標塊。
點擊【Replicate】即可。
圖 6

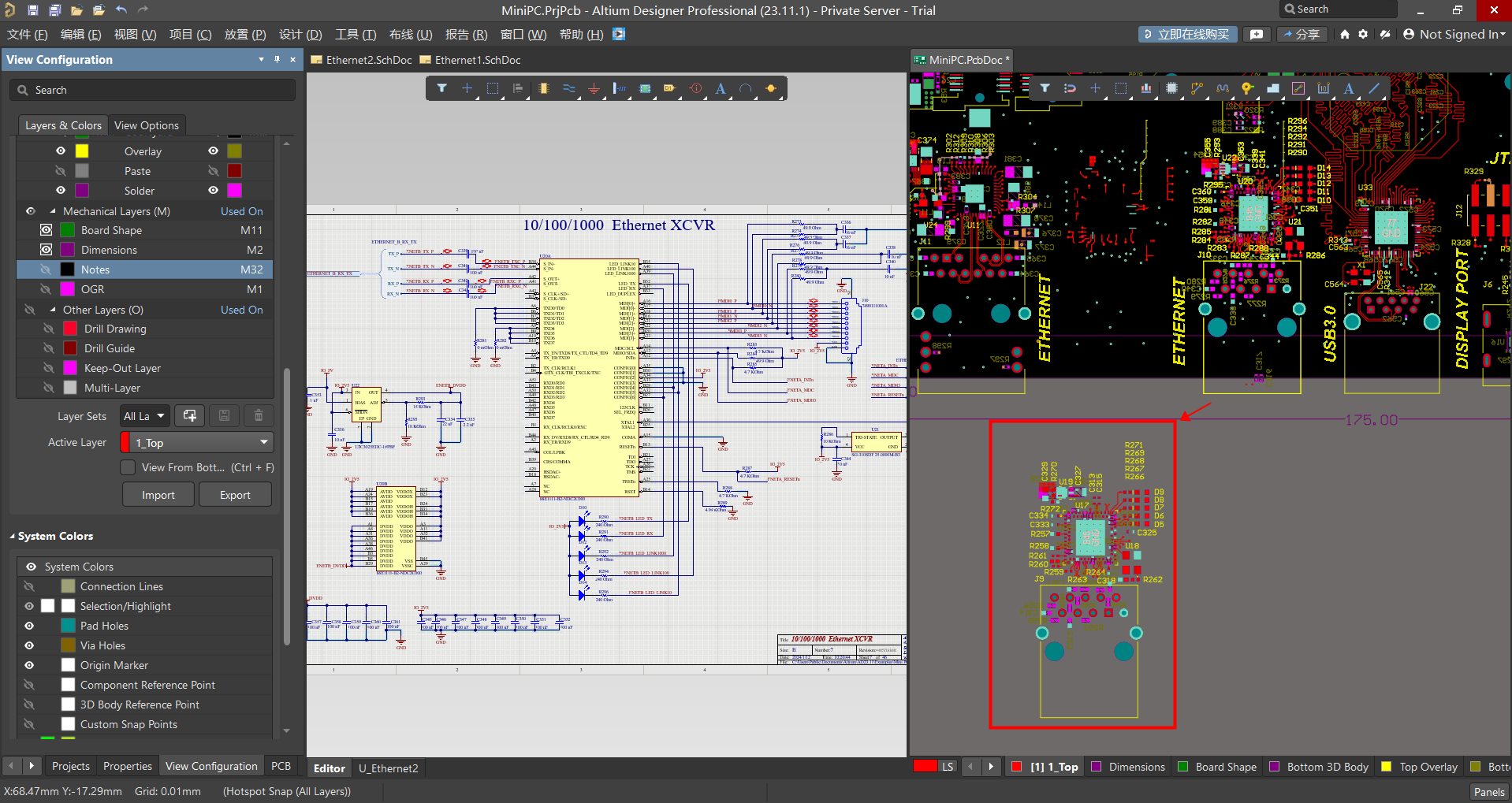

一鍵式布線完成。
圖 7
5、總結
該工具區別于多通道設計，多通道下可以利用【復制 Room 格式】來完成 PCB 布局布線復用設計，PCB Layout Replication 工具適用于平坦（扁平）式的設計。
