首頁 > 資源中心 > FAQ 1、 文檔目標
解決符號向?qū)Чぞ呱晒苣_不在格點上問題。
2、 問題場景

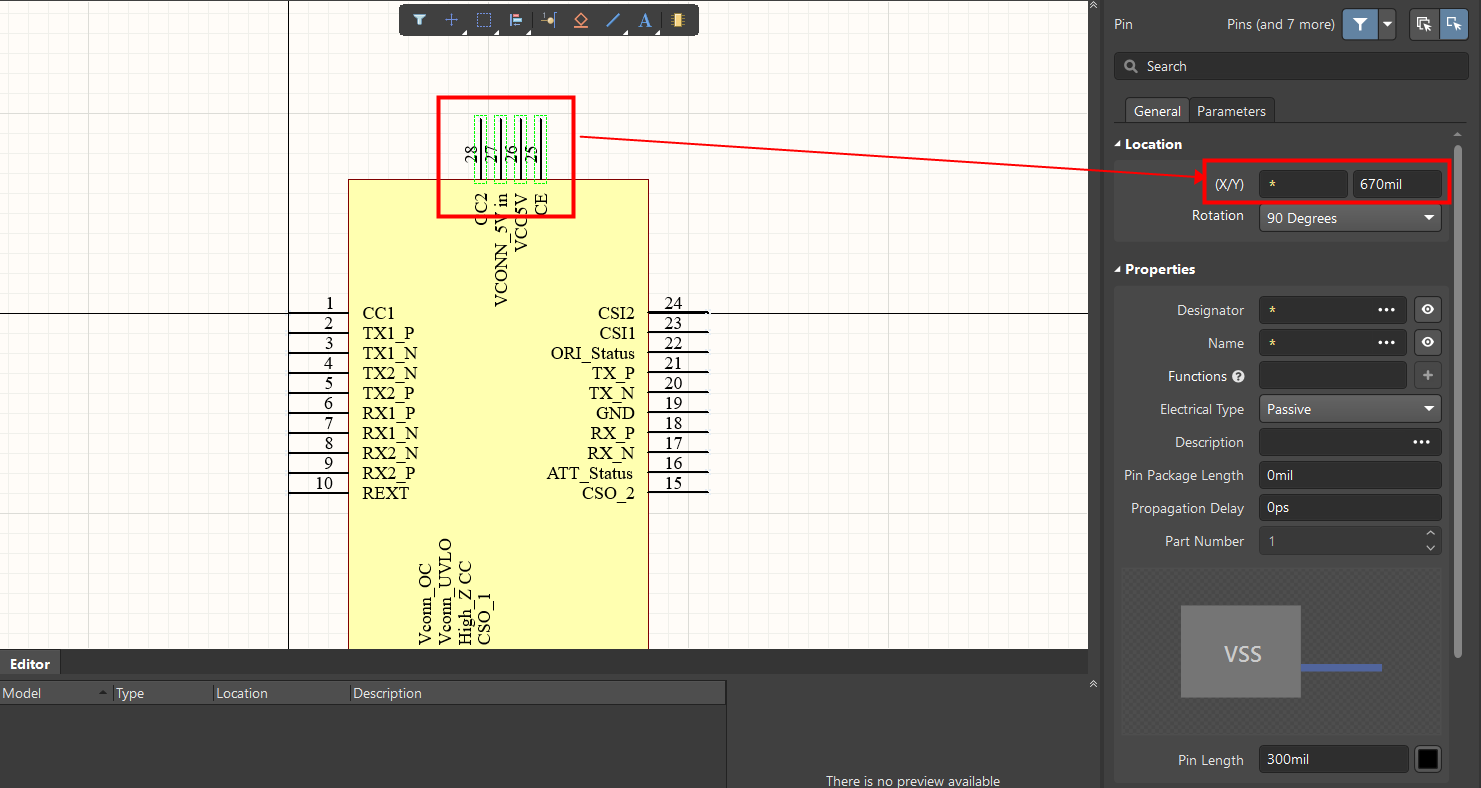

在使用 symbol wizard 工具后，生成的原理圖符號的管腳不在 100mil 整數倍的格點上。就會造成原理圖連接時連接不準的問題，
Symbol Wizard 是一種幫助用戶在原理圖中生成符號的工具，以便于更方便地進行連接和設計。但是，在使用Symbol Wizard 生成符號時，如果生成的符號管腳不在 100mil 整數倍的格點上，就會導致原理圖連接時出現連接不準的問題。
首先，需要了解 100mil 格點的含義。100mil 是指管腳之間的距離，是一種標準的連接方式。如果生成的符號管腳不在 100mil 整數倍的格點上，就會導致連接時管腳之間的距離不符合標準，從而影響連接的準確性。
其次，原理圖連接完成后發現該問題，就會造成導入 PCB 后網絡不全的現象。
因此，為了保證原理圖連接的準確性，建議在使用 Symbol Wizard 生成符號時，確保生成的符號管腳在100mil 整數倍的格點上。
圖 1

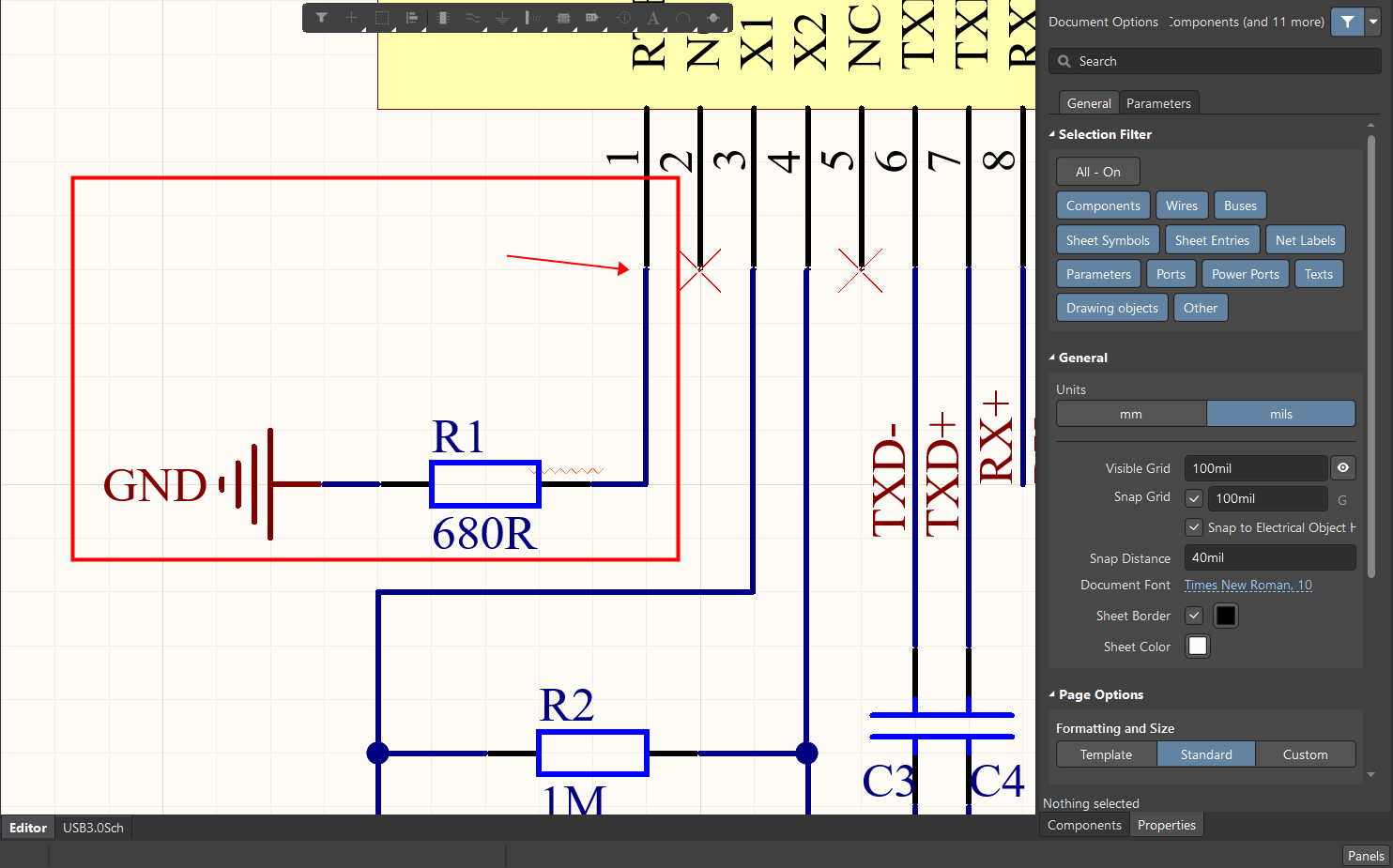

在原理圖中連線就會出現下面電阻右側的報錯問題，就是由于管腳不在 100mil 整數倍格點上，出現虛連情況。
圖 2
3、軟硬件環境
1）、軟件版本：Altium Designer 23.8.1
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法

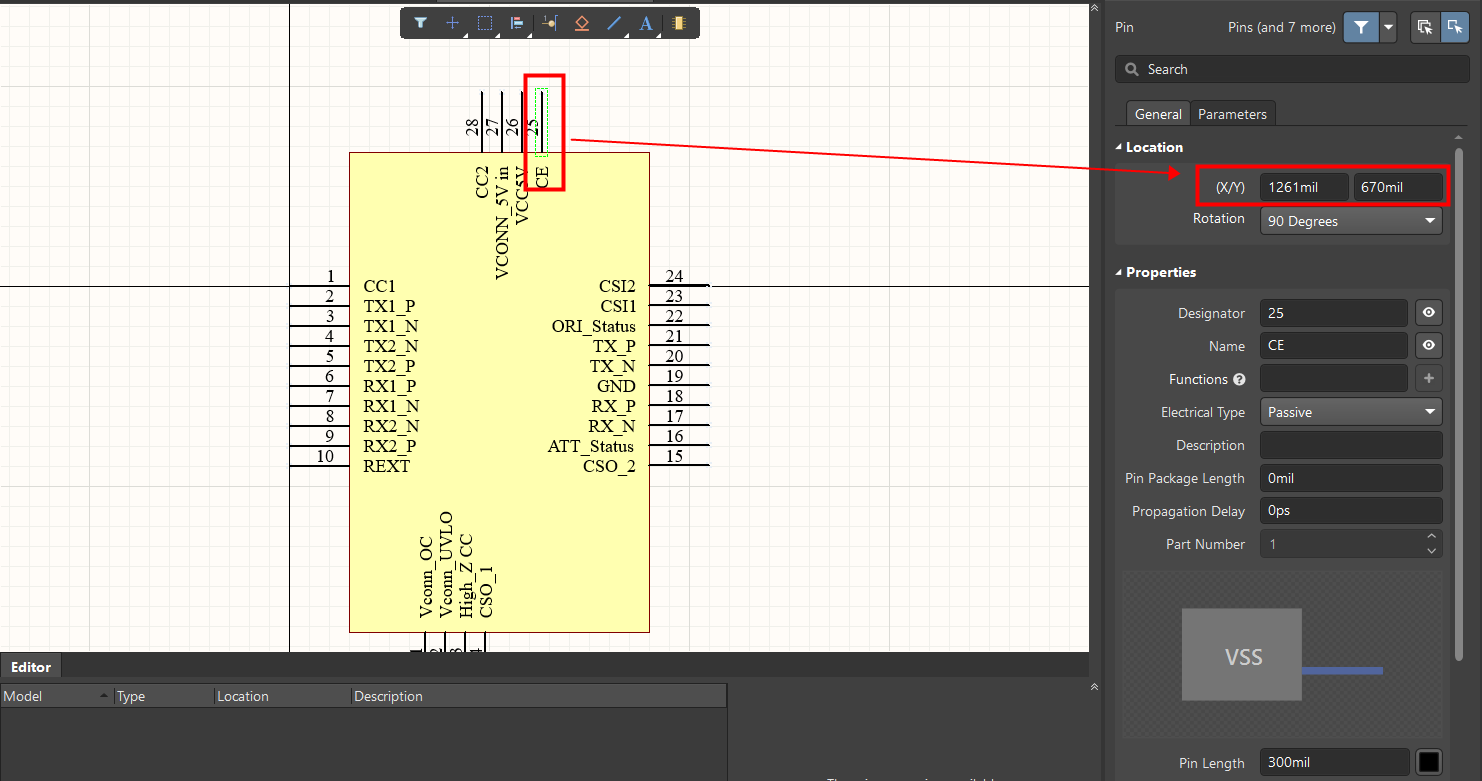

1、選中同一排或同一列的管腳 。
圖 3

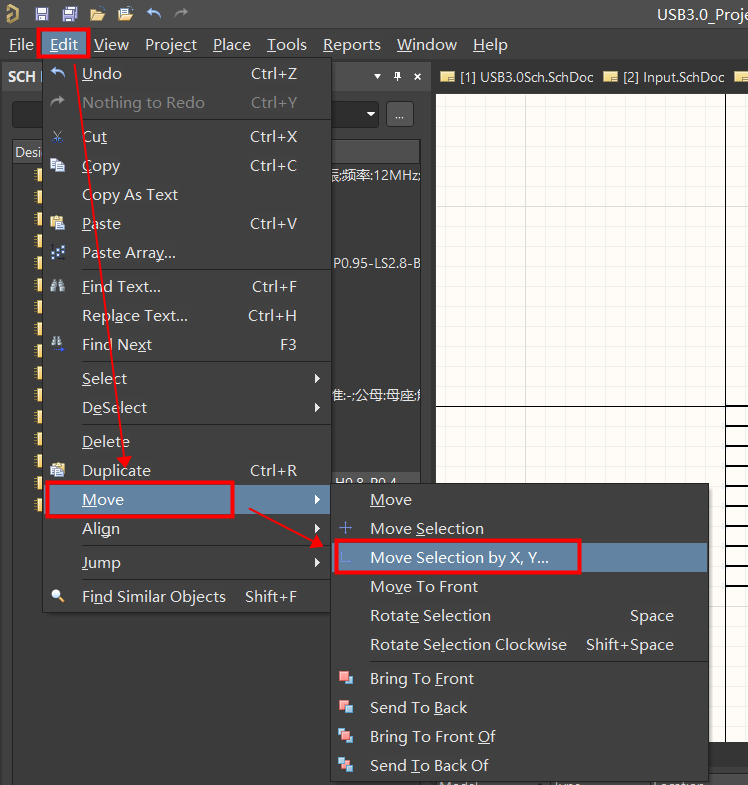

2、【Edit】->【Move】->【Move Selection by X,Y】執行相對位移的命令。
圖 4

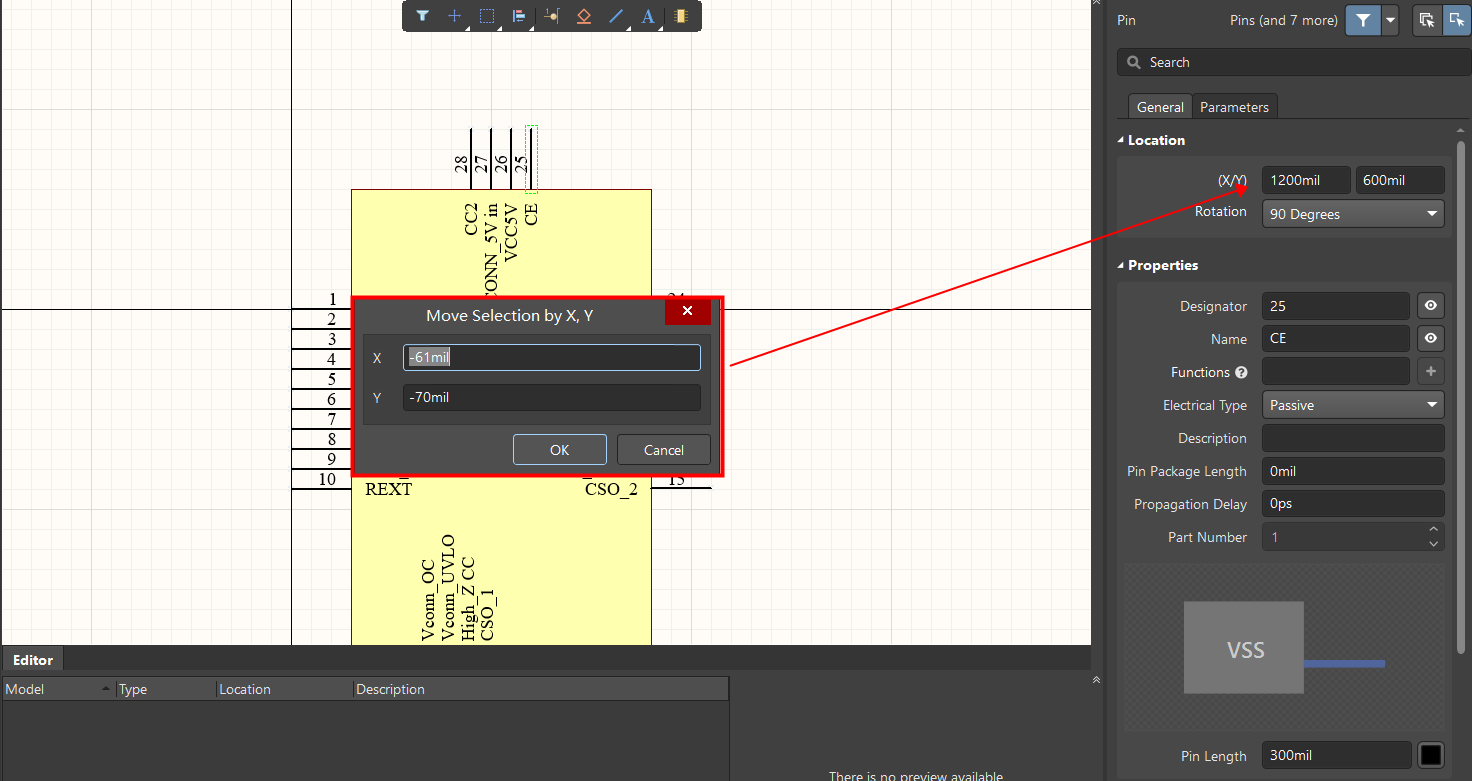

3、 設置相對位移數值，點擊【確定】。對同列或同排管腳進行了統一修改。
圖 5
通過使用相對位移功能，我們可以更加輕松、高效地對電子元器件進行管腳調整，大幅提升修改的速度和準確度。這一方法具有極高的靈活性和適應性，能夠滿足各種不同類型、規模和難度的調整需求。在這一過程中，我們可以根據實際情況，自由地選擇各種工具和方法，快速完成精細的調整操作，使元器件符號達到最佳的工作狀態。
