1、 文檔目標

解決PCB中焊盤不顯示標號和網絡名稱問題。

2、 問題場景

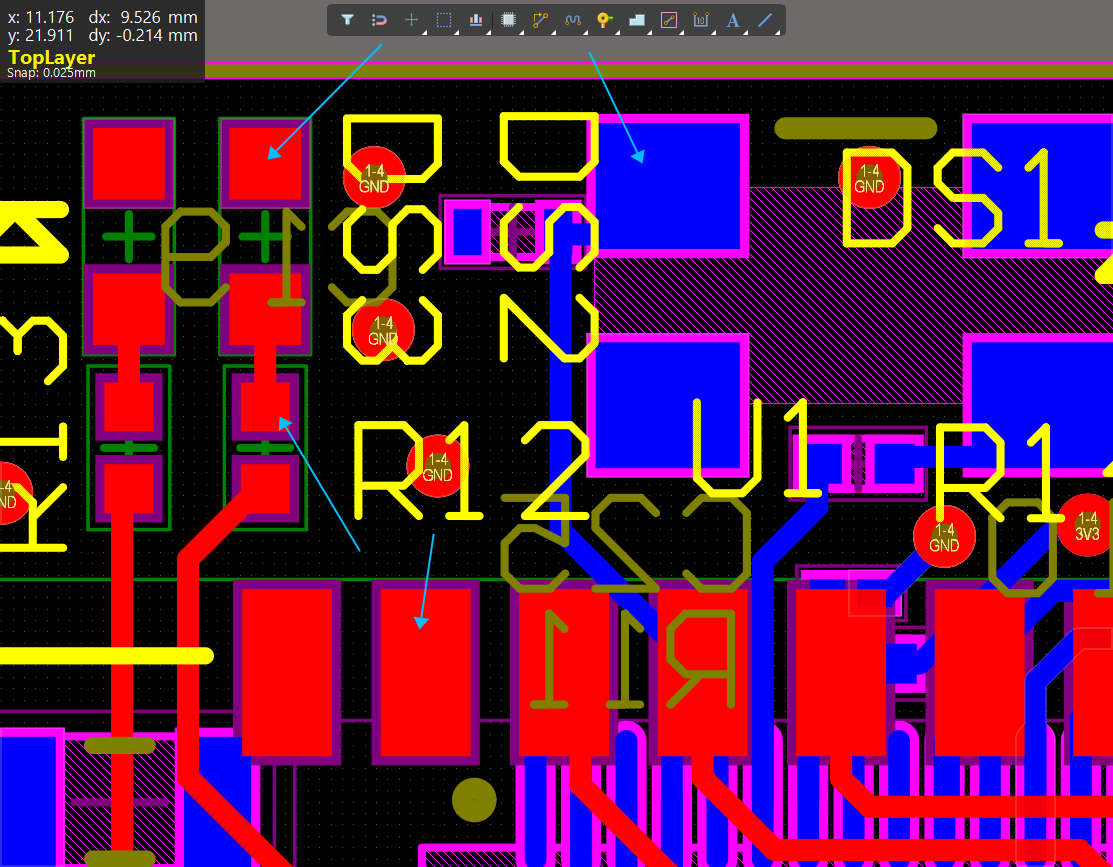

在 PCB 界面下，發現焊盤的不顯示標號和網絡名稱。下圖箭頭所示，頂層或者底層焊盤都沒有信息顯示。

圖 1

3、軟硬件環境

1）、軟件版本：Altium Designer 23.7.1

2）、電腦環境：Windows 11

3）、外設硬件：無

4、解決方法

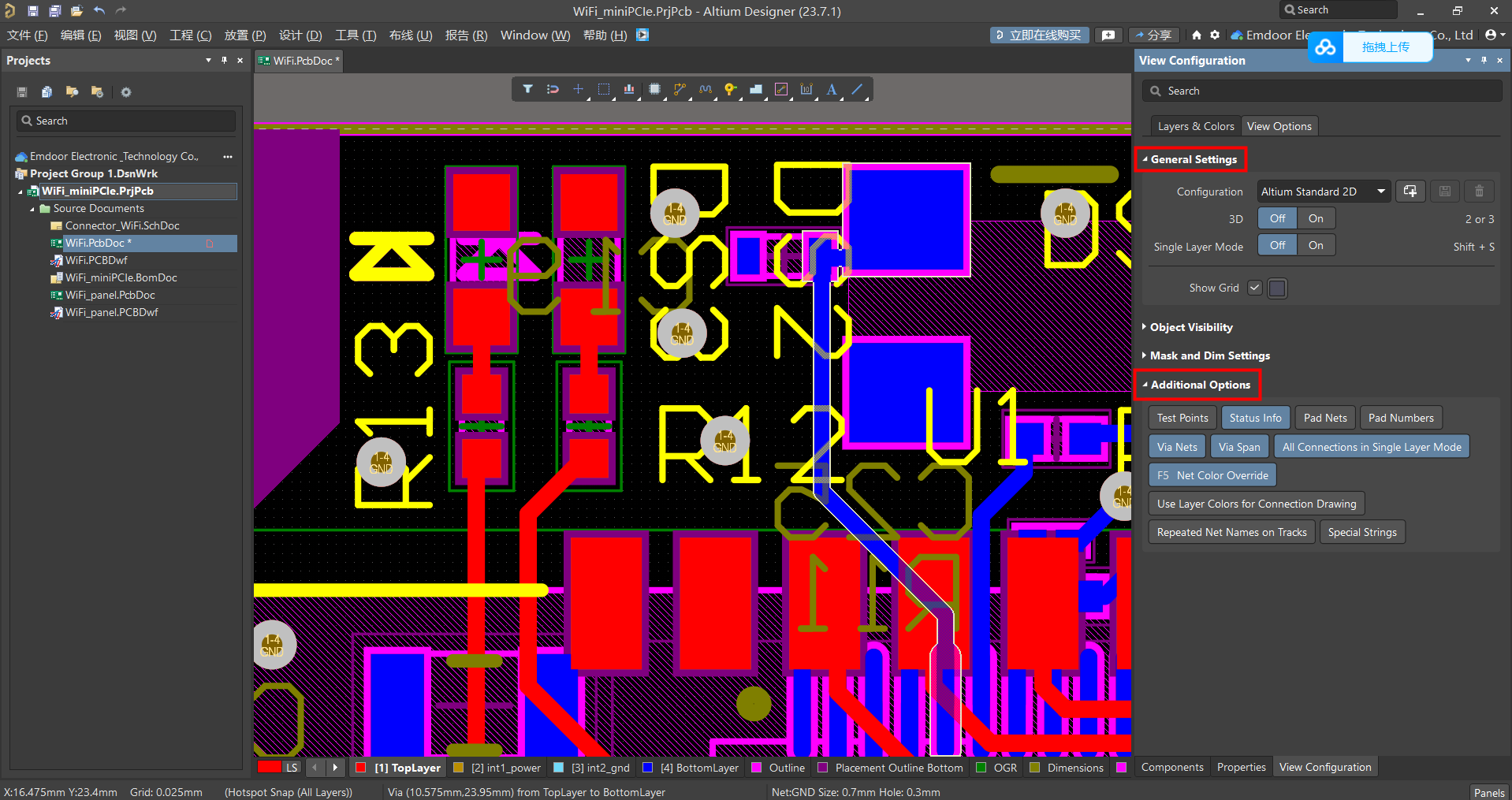

1. 按下 【L】鍵，打開【View Configuration】面板，選擇【View Options】菜單欄。

圖 2

兩個方法：

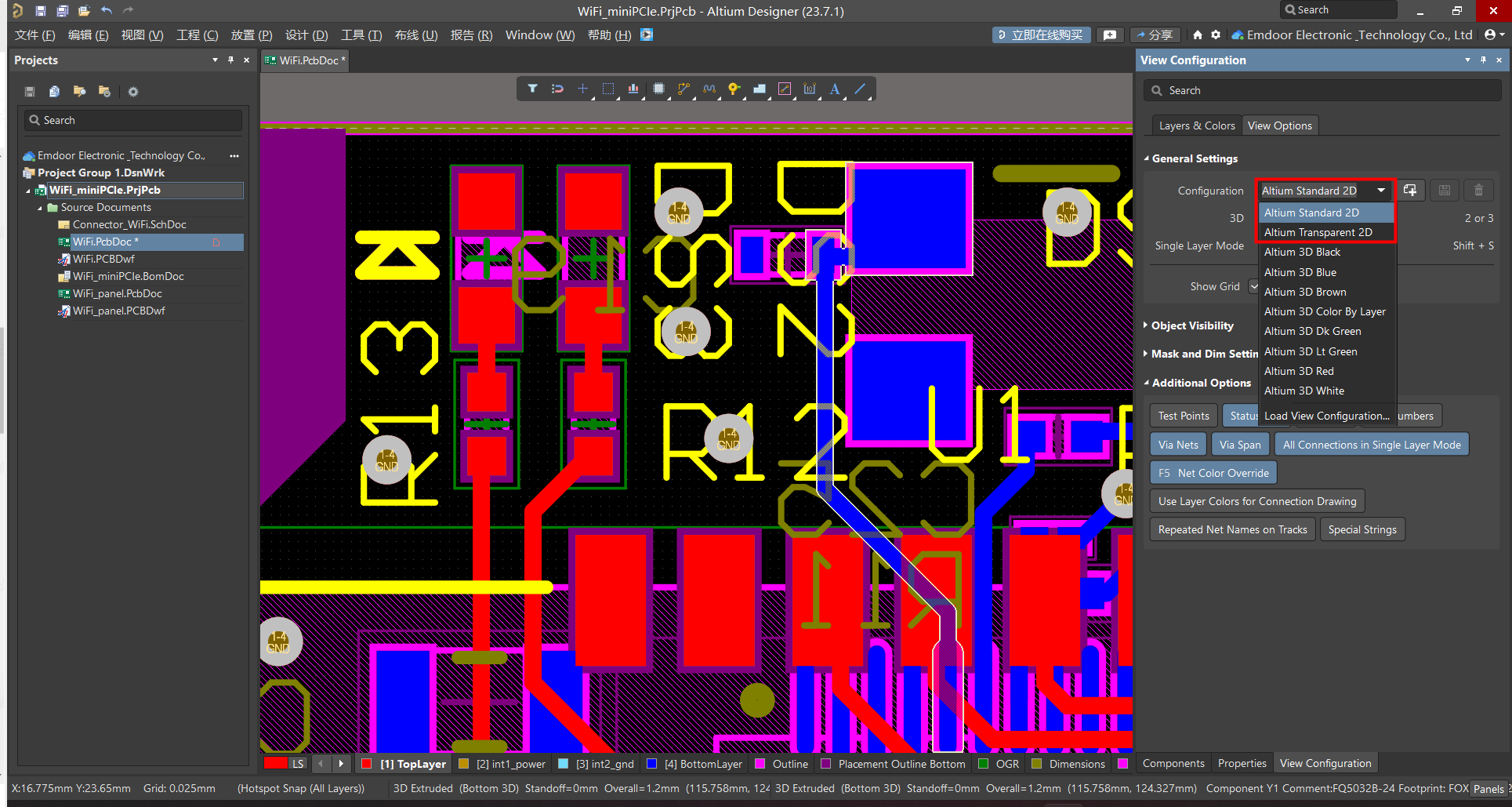

2. 第一個方法【General Settings】：基礎設置下的配置選項，重新勾選下 2D 配置文件。

圖 3

3. 第二個方法【Additional Options】：【Pad Nets】和【Pad Numbers】兩個標簽單擊打開。

圖 4

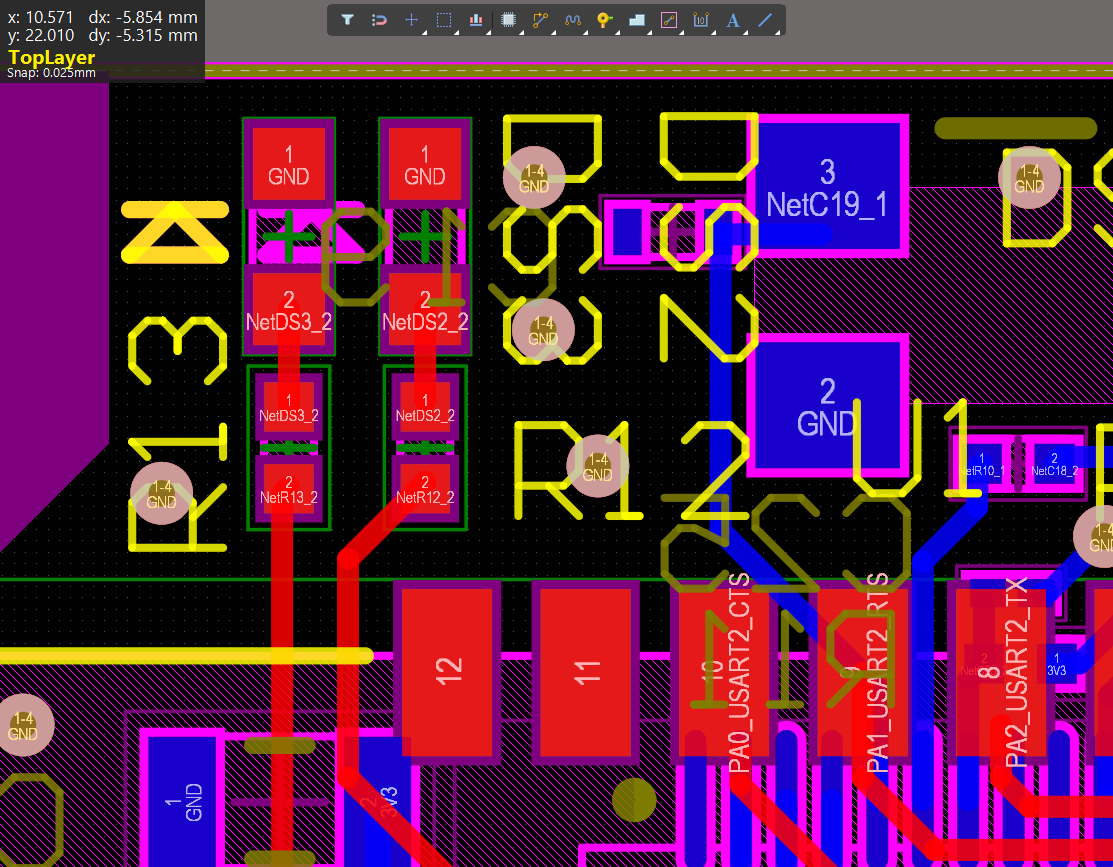

4. 以上兩個方法都可以解決，PCB 中焊盤沒有信息顯示問題。如下圖所示。
