如何讓原理圖編譯時找出元器件上未連接的Passive Pin。
2、 問題場景

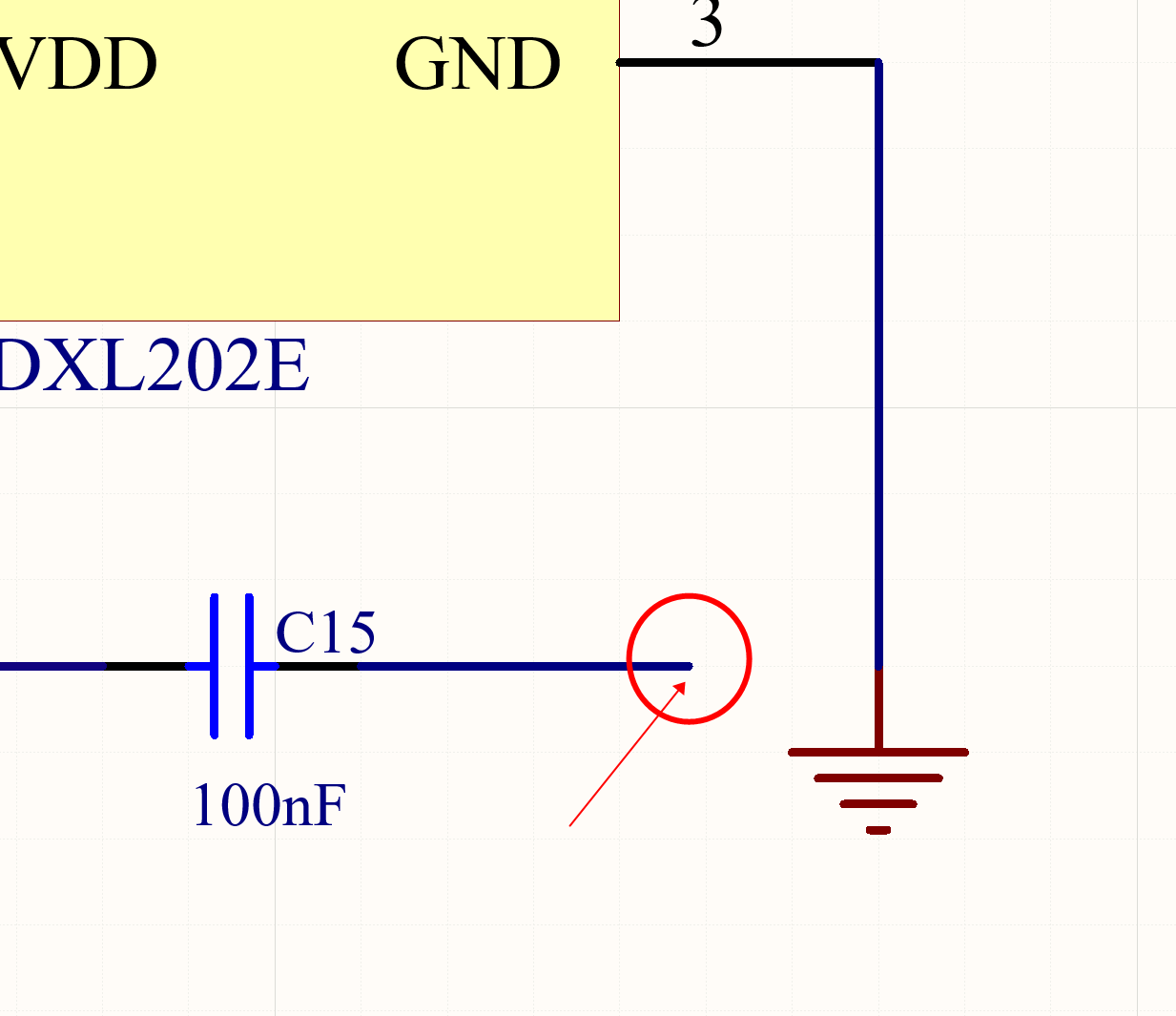

當引腳屬性（Pin type）為passive時，原理圖編譯的默認規則是不會去檢查它們是否有連接的。在實際設計過程中，經常會有導線虛連，漏連的事情發生。這些錯誤是應該被找出來并修正的。那么，如何設置原理圖編譯規則才能讓AD能夠幫我們找到這些Pin。
圖 1
3、軟硬件環境
1）、軟件版本：AD23.11.1
2）、電腦環境：Windows 10
3）、外設硬件：無
4、解決方法
1）、打開項目選項。
圖2

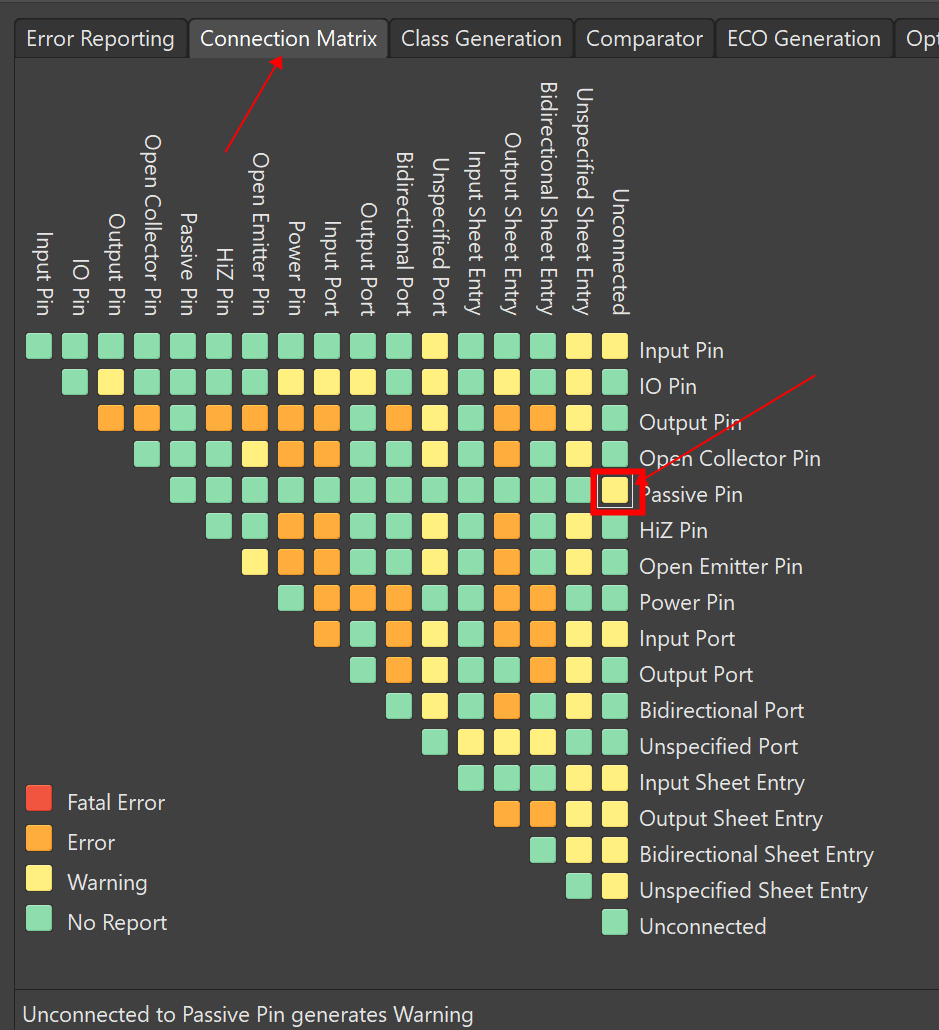

2）、在Connection Matrix中找到Unconnected和Passive對應的一格，可以看到AD默認是綠色的即不報錯（No Report）。將其改為警告（Warning）或者報錯（Error）。
圖 3
3）、再去運行原理圖編譯，就能看到未連接的被找出來了。
