1、 文檔目標

如何實現鋪銅開窗同時鋪銅上的過孔蓋油的操作說明。

2、 問題場景

PCB的鋪銅需要開窗去除綠油露出銅皮，但是在鋪銅上的過孔不要開窗，依然保持蓋油，如圖1所示。

圖 1

3、軟硬件環境

1）、軟件版本：Altium Designer 23.4.1

2）、電腦環境：Windows 10

3）、外設硬件：無

4、解決方法

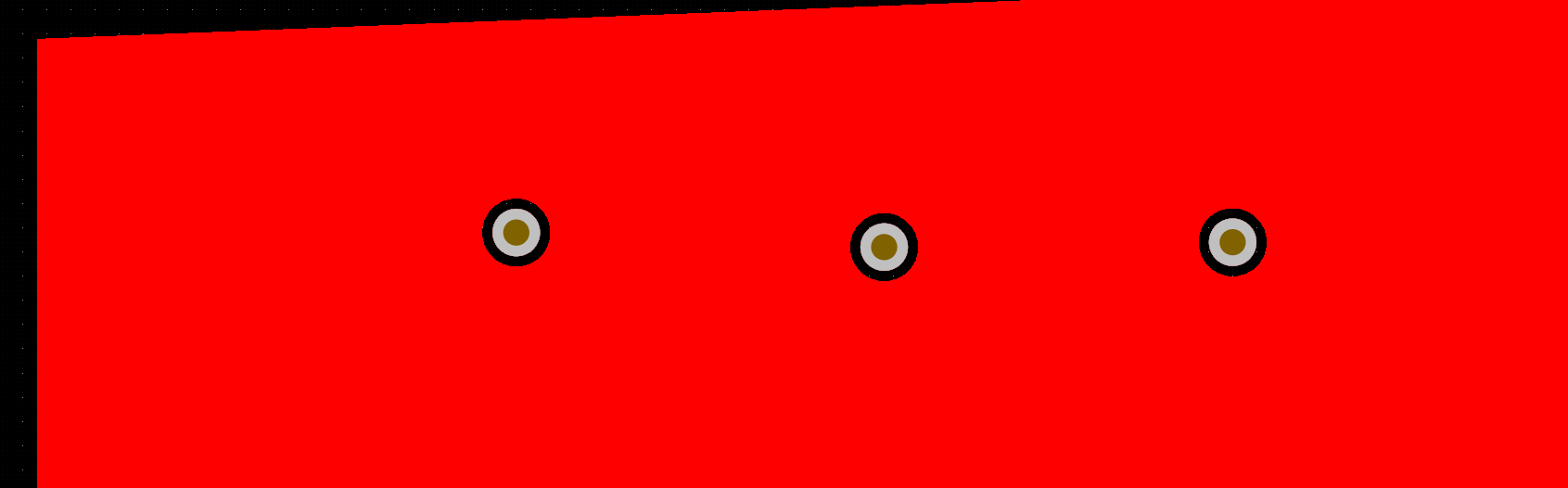

1）、在鋪銅上放置過孔后，將該鋪銅進行重鋪，讓鋪銅避讓過孔，如圖2。

圖2

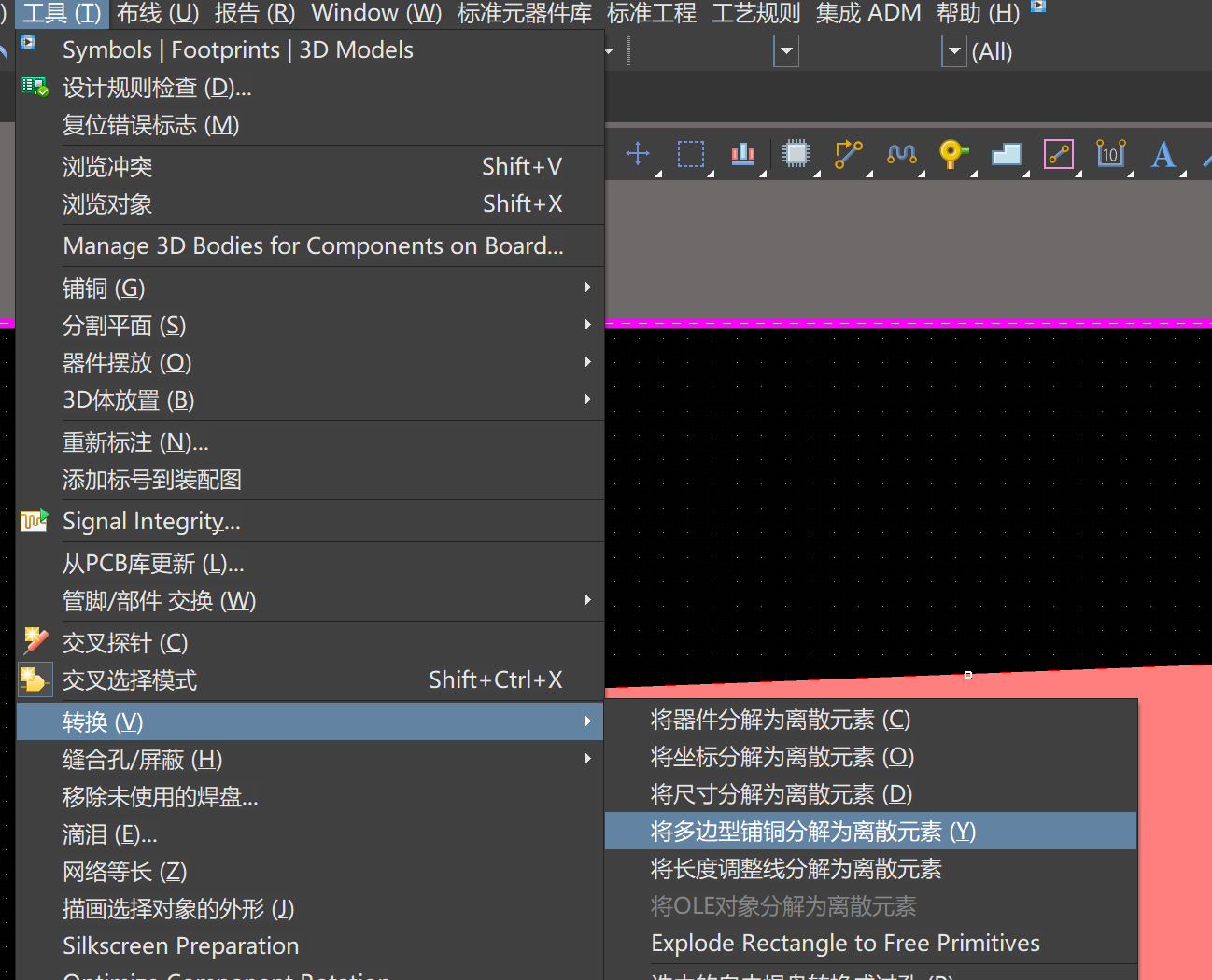

2）、復制該鋪銅，并且進行原位粘貼，選中復制的鋪銅，執行“工具”--“轉換”--“將多邊形鋪銅分解為離散元素”。轉換后，原polygon屬性的鋪銅將變成region。

圖 2

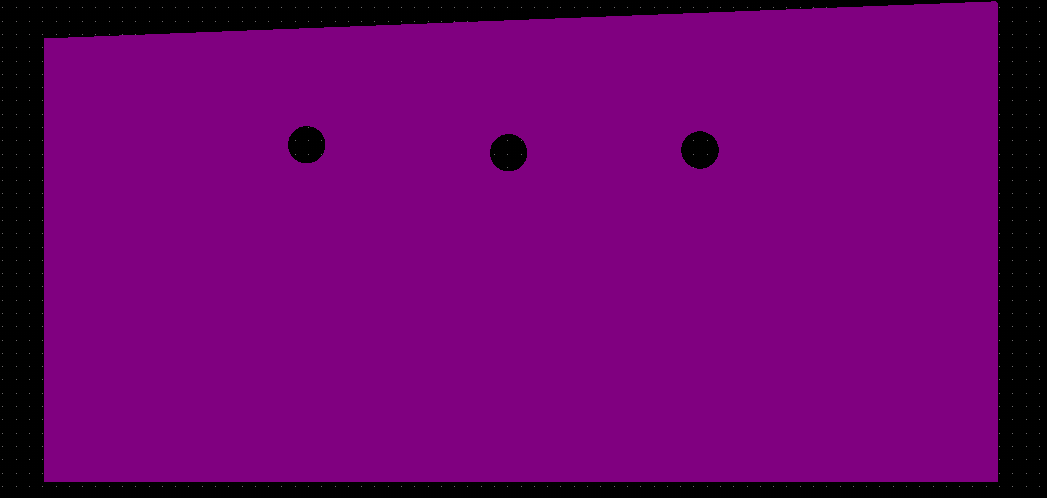

3）、此時，region上原鋪銅避讓過孔的位置會依然保留開孔。選中此region，在屬性中將它的層更改為Top Solder，如圖3。

圖3

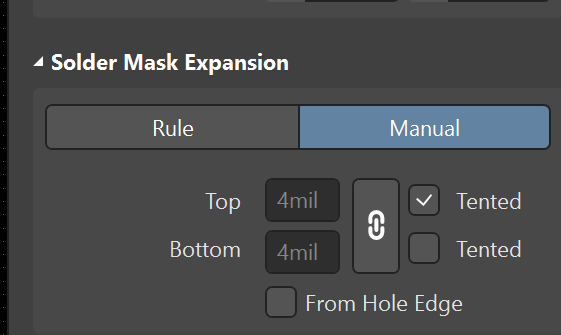

4）、在過孔屬性中的Solder Mask Expansion中，勾選Tended，讓過孔蓋油。

圖4

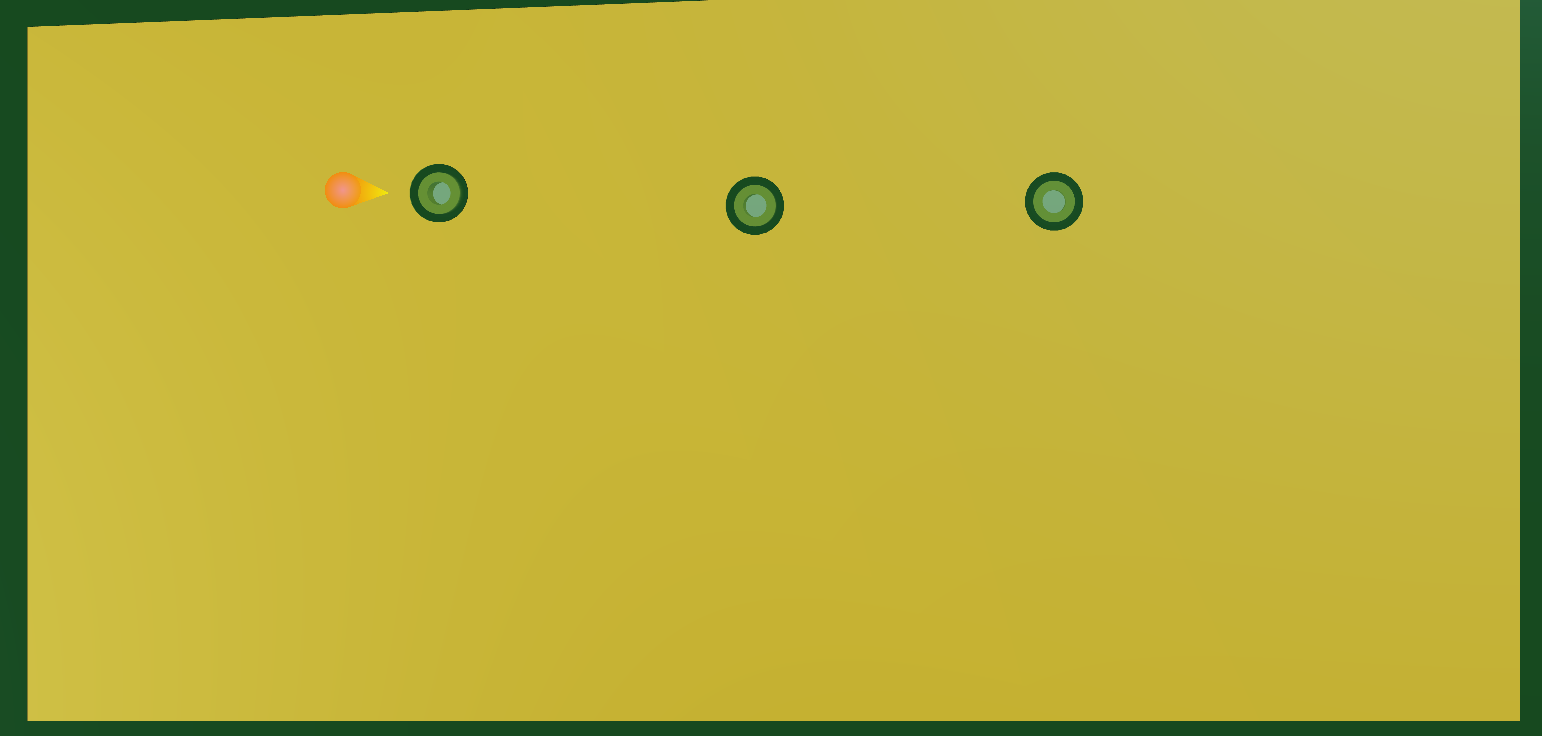

5）、進入3D模式，就能看到已經實現鋪銅開窗，同時鋪銅上的過孔依然有蓋油的效果。
