首頁 > 資源中心 > FAQ 1、 文檔目標
原理圖中網絡標簽作用范圍如何設置，以及五種設置之間的區別。
2、 問題場景
在一個工程內有多張?jiān)韴D時，不同頁原理圖之間可以通過Net Lable（網絡標簽）、Off Sheet Connector(離圖連接器)和Port（端口）進行連接。Net Lable的作用范圍可以通過設置來定義其作用的范圍是在單張圖紙中還是在所有的圖紙中。
3、軟硬件環境
1）、軟件版本：Altium Designer 23.8.1
2）、電腦環境：Windows 10
3）、外設硬件：無
4、解決方法

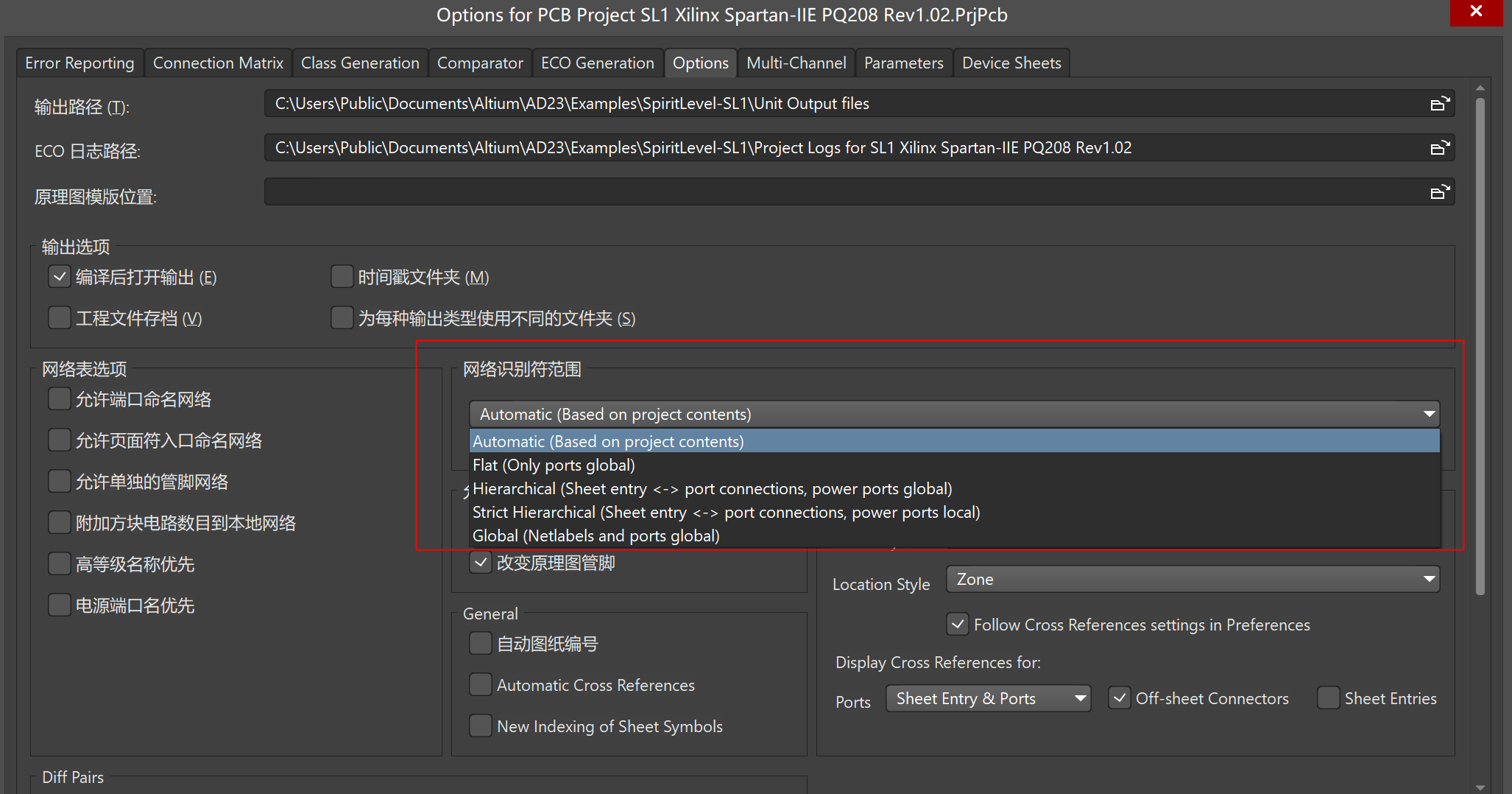

在工程參數選項中選擇Options下，可以按到“網絡識別符范圍”，并且有一個下拉框，下拉框中有5個選項：
圖1
1）、Automatic
默認選項，系統會檢測項目圖紙內容，自動調整網絡標簽識別范圍。當原理圖中有Sheet Entry標識，則網絡標簽識別范圍調整為Hierarchical；如果原理圖中沒有Sheet Entry標識，但是有Port，則網絡標簽識別范圍調整為Flat；如果原理圖中既沒有Sheet Entry標識，也沒有Port，則網絡標簽識別范圍調整為Global。
2）、Flat
扁平式圖紙結構。項目原理圖沒有使用層次化結構，所有圖紙都是同一層級。這種情況下，網絡標簽的作用范圍是在單張圖紙以內，而Port的作用范圍擴大到所有圖紙，各個圖紙只要有相同的Port名，就可以實現信號傳遞。
3）、Hierarchical

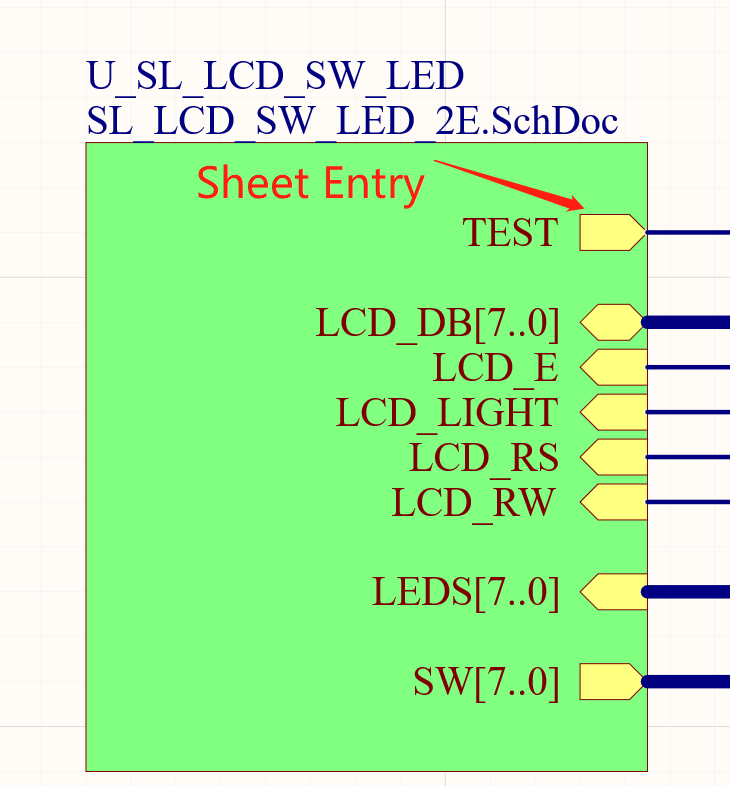

層次式結構。項目中原理圖使用了層次結構。這種情況下，網絡標簽、Port的作用范圍都是在單張圖紙以內。Port可以與上層圖紙的Sheet Entry連接，以縱向方式在圖紙之間傳遞信號。圖2就是層次化結構中上層圖紙中顯示的Sheet Entry。
圖2
4）、Global
最開放的連接。這種情況下，網絡標簽、Port的作用范圍都擴大到項目中的所有圖紙。各張圖紙中只要有相同的網絡標簽或者相同的Port，它們之間就可以實現信號傳遞。
