原理圖優化走線＆總線的使用設置。
2、 問題場景

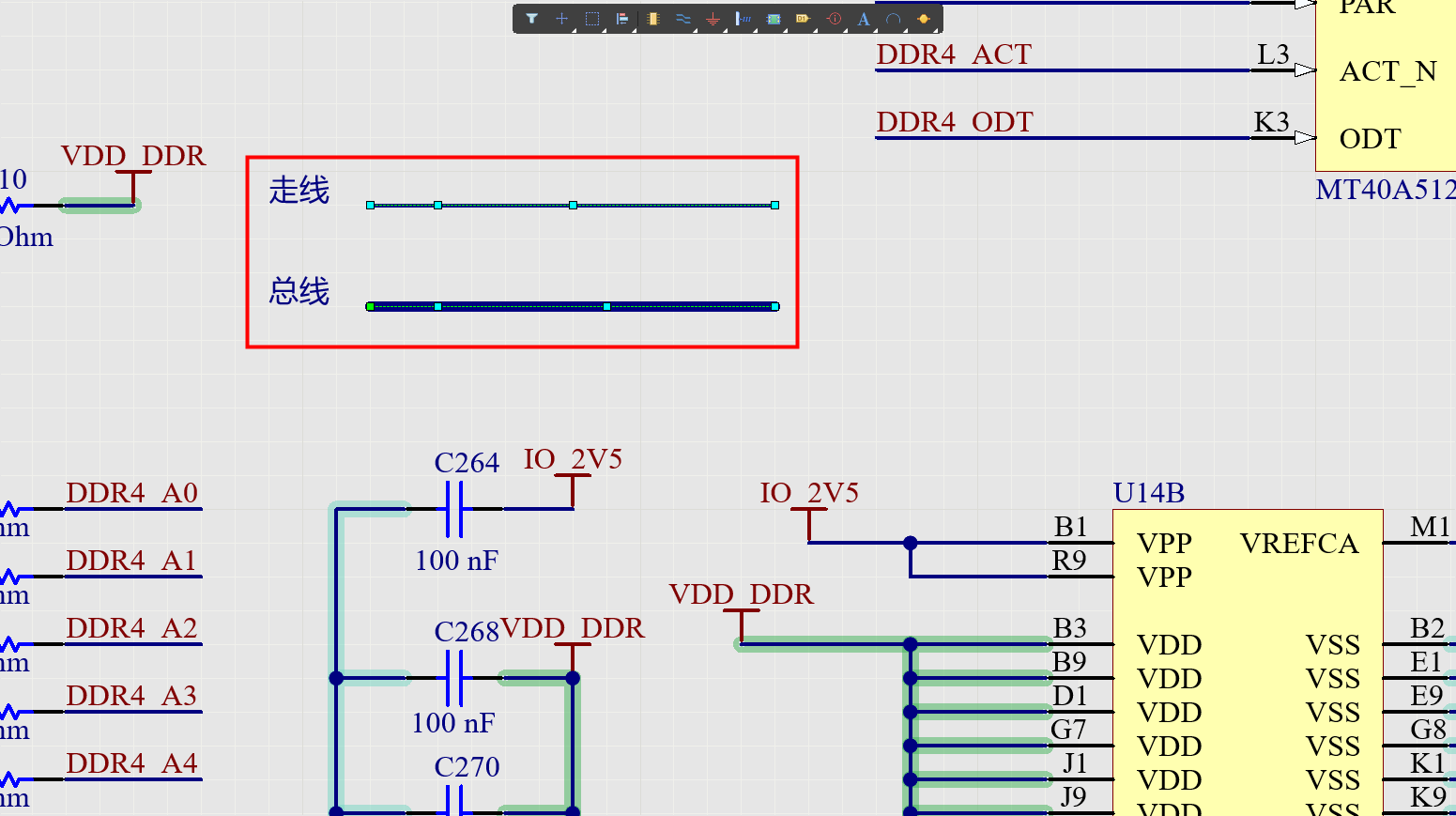

在原理圖中進行走線和總線連接時，單根線上沒有進行相交就會出現錨點的現象。
圖 1
3、軟硬件環境
1、軟件版本：Altium Designer 23（無版本限制）
2、電腦環境：Windows 11
3、外設硬件：無
4、解決方法
此種情況常見于走線和總線的布置過程中，人為因素導致的重復布線現象。為了避免這類錯誤的發生，我們可以利用軟件中的設置開啟相關功能。這樣，系統就能夠智能檢測并提示相關的重復布線問題，有效降低人為因素的干擾。

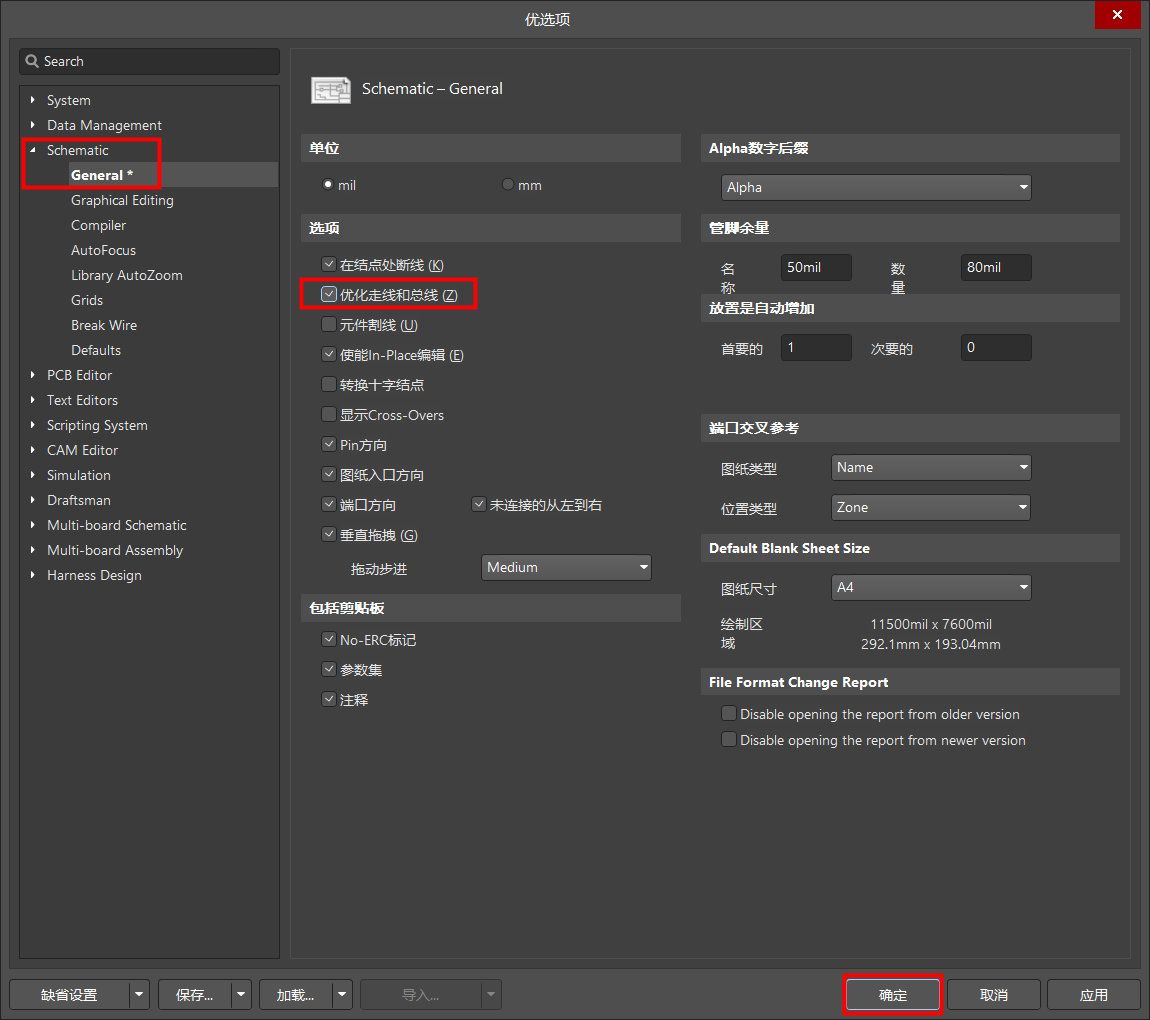

打開【優選項】->【Schematic】->【General】，將【優化走線和總線】復選框勾選。點擊【確定】
圖 2

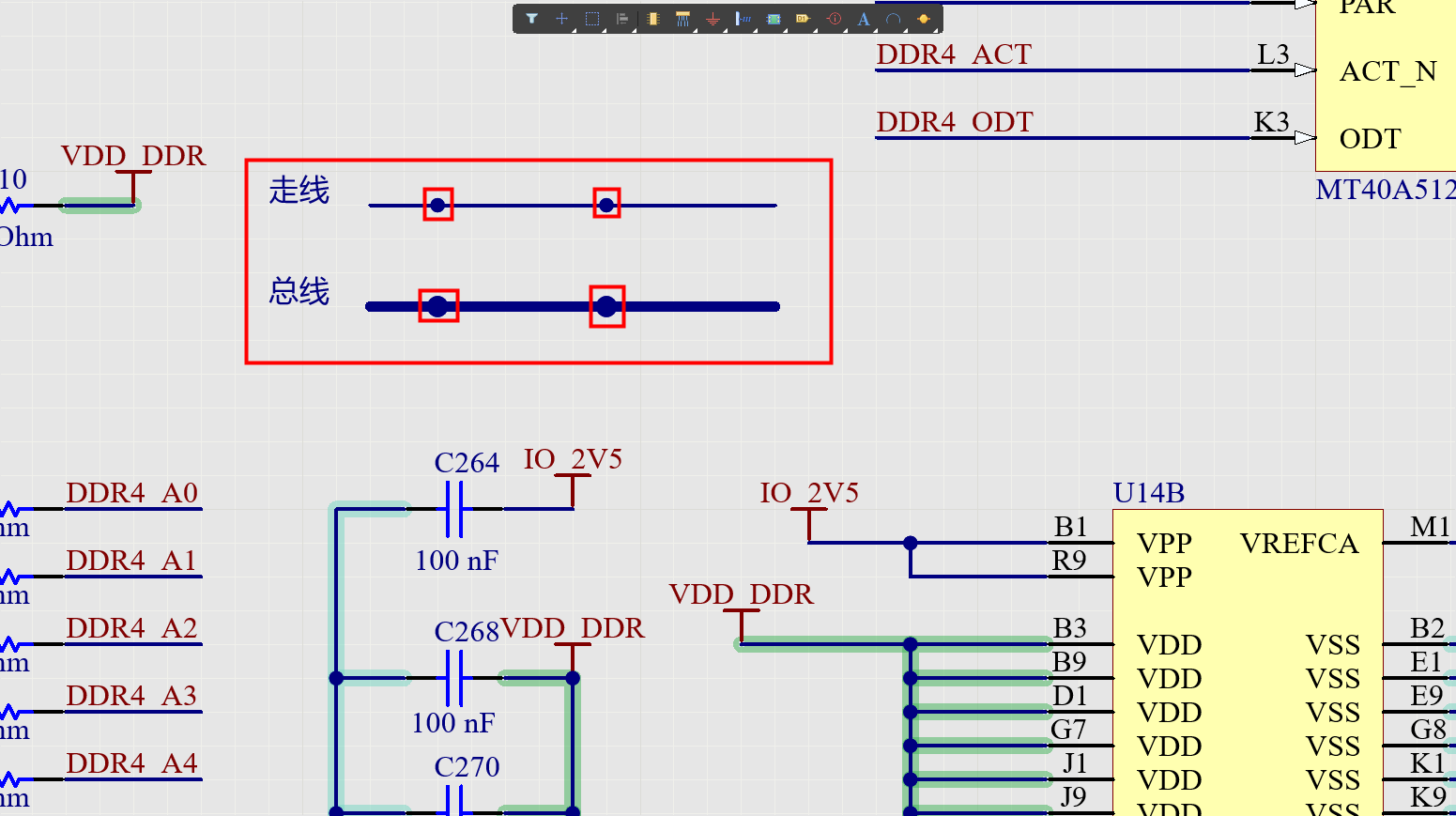

當出現人為重復布線時，系統將會進行自動化的檢測和分析。將二者進行融合，與正常布線無異。
圖 3
