1、 文檔目標

如何解決小塊敷銅無法澆注。

2、 問題場景

在同一個信號層上，不同網絡的敷銅，小塊敷銅無法完成澆注。

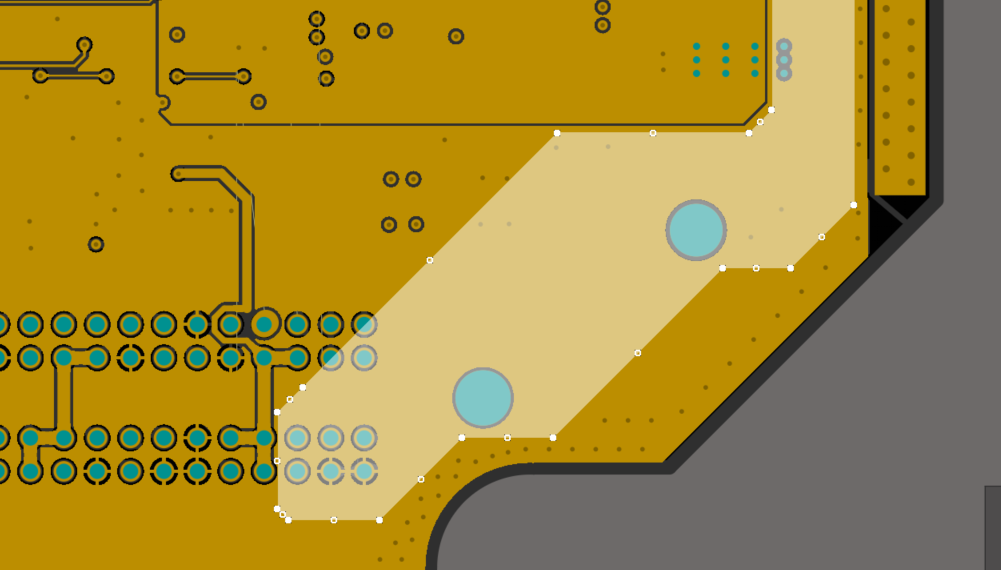

圖 1

在給客戶遠程時，將大塊敷銅 Shelve 擱置后，小塊敷銅可以進行放置，但是將大塊敷銅恢復，小塊敷銅又不能完成澆注，如上圖相同。

3、軟硬件環境

1）、軟件版本：Altium Designer 24

2）、電腦環境：Windows 11

3）、外設硬件：無

4、使用方法

打開敷銅管理器，可以看到有些小塊敷銅的面積為 0，沒有成功敷銅。

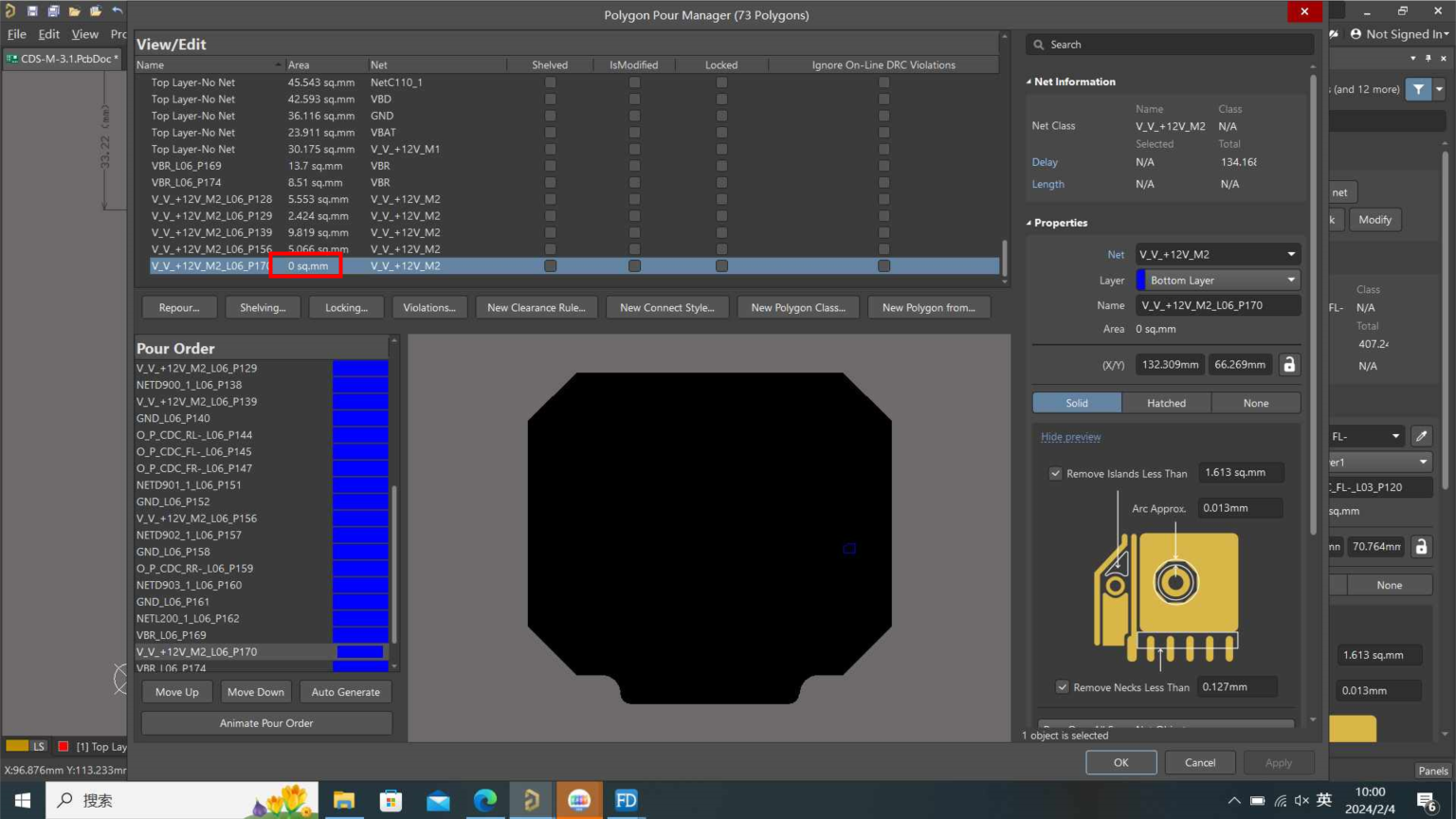

圖 2

執行命令【Auto Generate】敷銅將按從小到大的順序列出澆注順序。

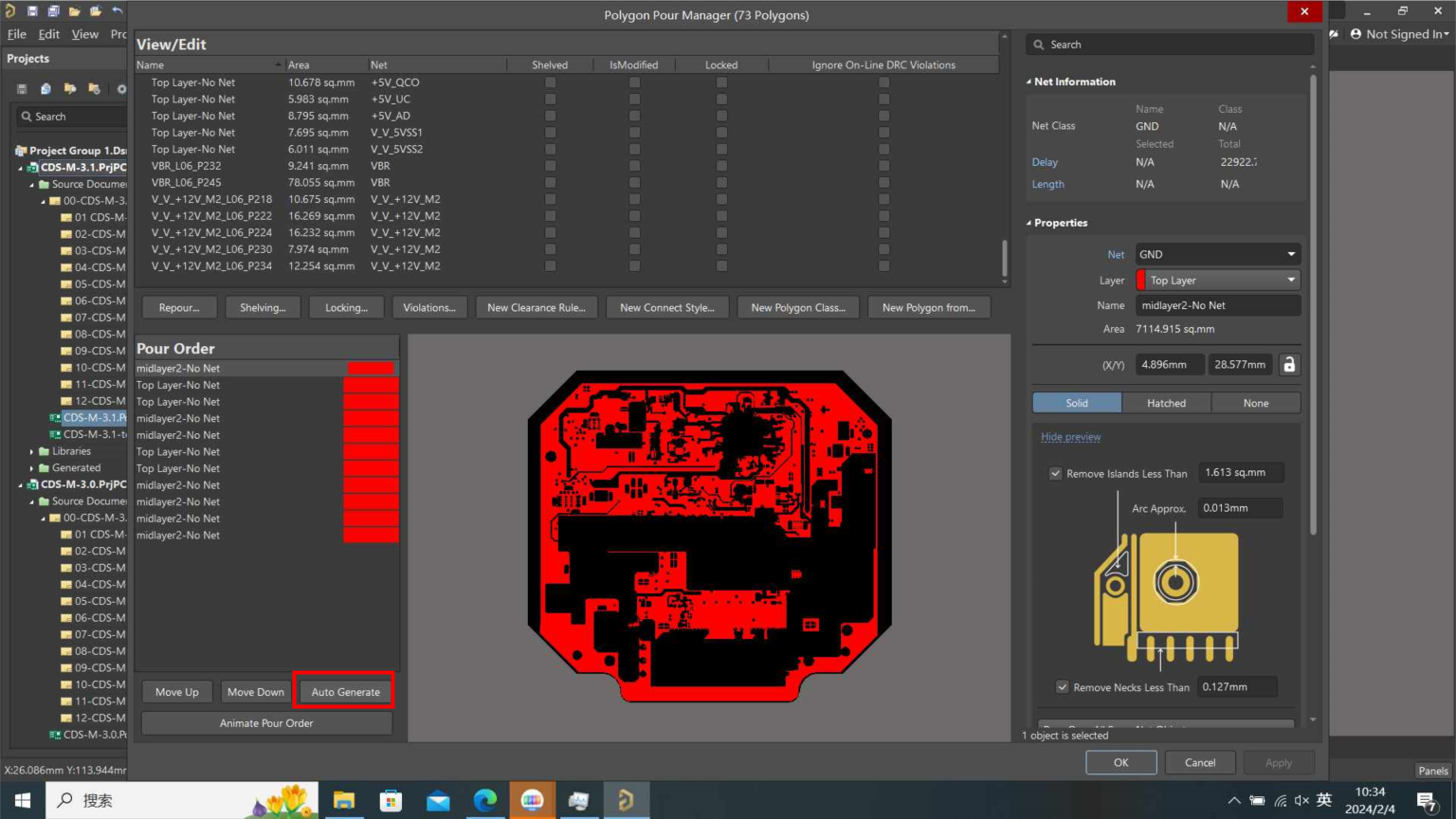

圖 3

由于同一層敷銅較多，調整敷銅的最佳順序，因為它可以確保小塊敷銅形狀不會被較大敷銅阻止澆注。
