團隊合作是許多現代微控制器開發項目的基礎，而且現如今也有很多團隊，分布在世界各地和不同的時區。如果通過打包壓縮或者電子郵件，將源碼從一個地方發送到另一個地方，是不方便且不安全的，所以在面對這種分散式工作流時，需要盡可能為客戶提供版本控制系統，比如如今廣為人知的git。本文將提供把Git集成在Keil的μvision中的方法，實現如圖1所示。
圖1
二、Keil和Git的集成

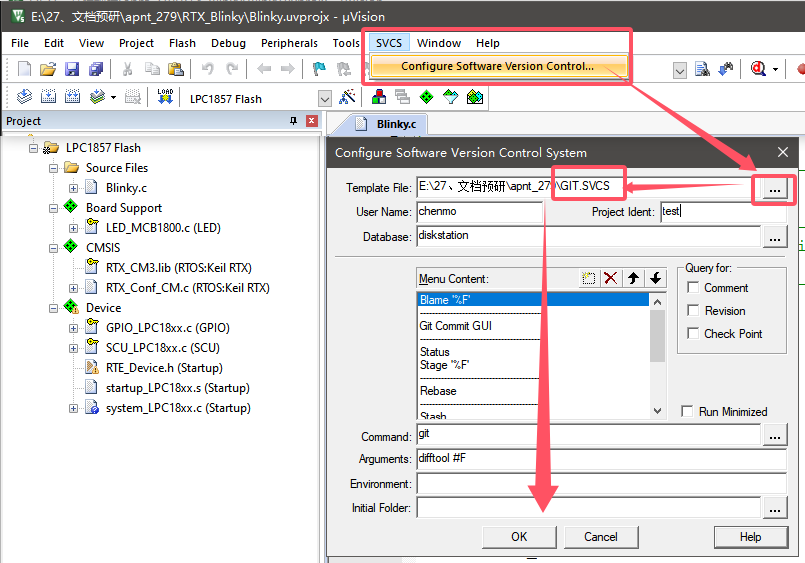

（1）、隨便打開一個項目，點擊頂部菜單欄中的“SVCS”欄，接著在下拉框中找到并點擊“Configure Software Version Control ...”，在彈窗中，點擊“...”，選擇官方給出的GIT.SVCS文件。（μVision 5.15 為 Git 提供了一個SVCS 模板文件。它位于安裝目錄（例如 C:Keil_v5UV4）中，名為 GIT.SVCS，對于 5.15 之前的版本，下載地址為：https://developer.arm.com/documentation/kan279/latest/）
圖2

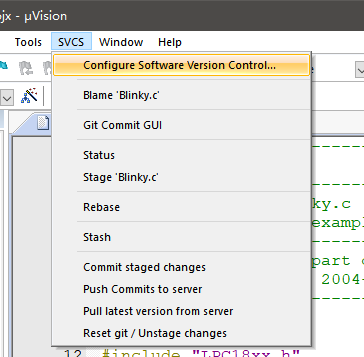

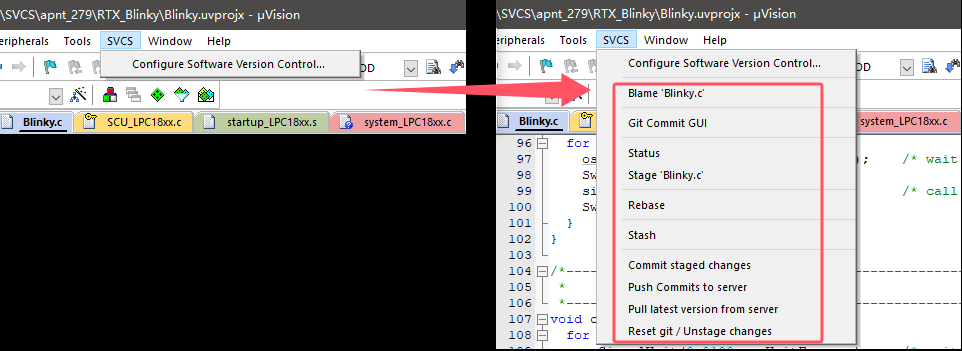

（2）、點擊OK添加完GIT.SVCS文件后，SVCS窗口就會出現，如下圖3中的選項，方便我們使用按鈕，來直接調用相關的git命令。
圖3

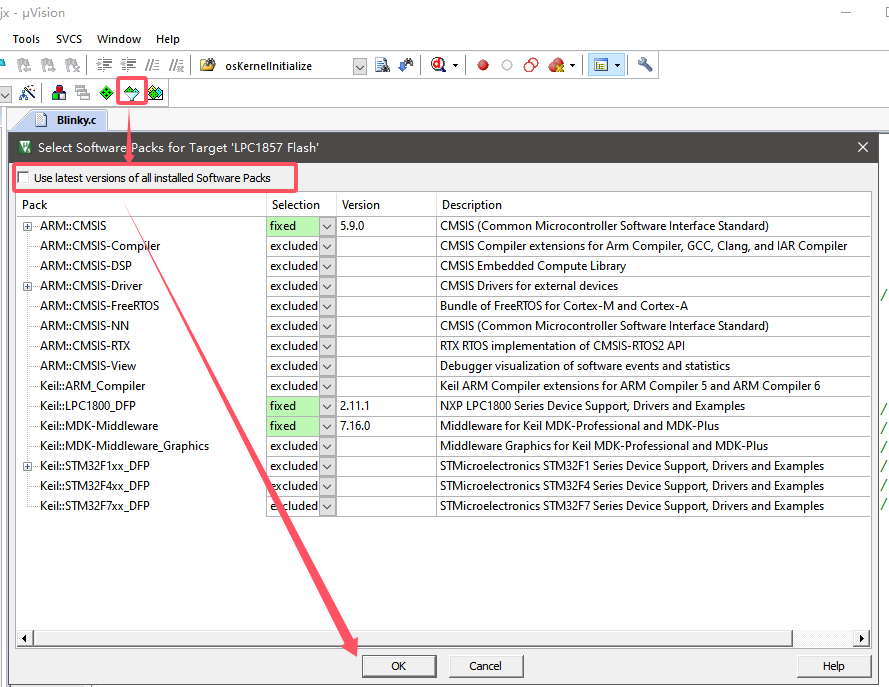

（3）、此時先不要著急直接開始使用這些按鈕，如圖4所示，先找到并打開“Select Software Packs…”，取消掉勾選“Use latest versions of all installed Software Packs.”，因為所選軟件包版本的相關信息存儲在 Project.uvprojx 文件中，該文件也在使用此工作流程的版本控制之下，所以為了防止攜帶此信息到新環境后，而導致使用的最新版本不一致的問題，建議把這個選項去掉。
圖4
（4）、本文到這里，默認大家已經閱讀過：
周邊知識中的《https://alidocs.dingtalk.com/i/nodes/20eMKjyp81Ra5gZyujLrr0QqWxAZB1Gv?utm_scene=team_space》，知道如何安裝Git即可。
FAQ中的《https://alidocs.dingtalk.com/i/nodes/R1zknDm0WR3bOn1mIkmgj260VBQEx5rG?utm_scene=team_space》，知道基本Git的基本操作即可。

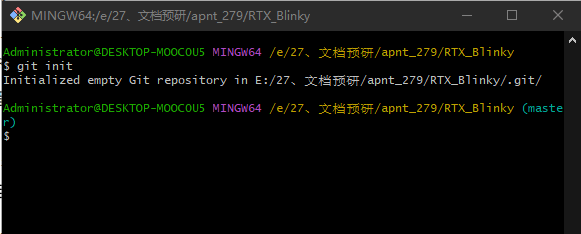

（5）、接下來，為了激活keil中按鈕的使用，我們需要先去初始化一下git倉庫，如圖5所示：
圖5

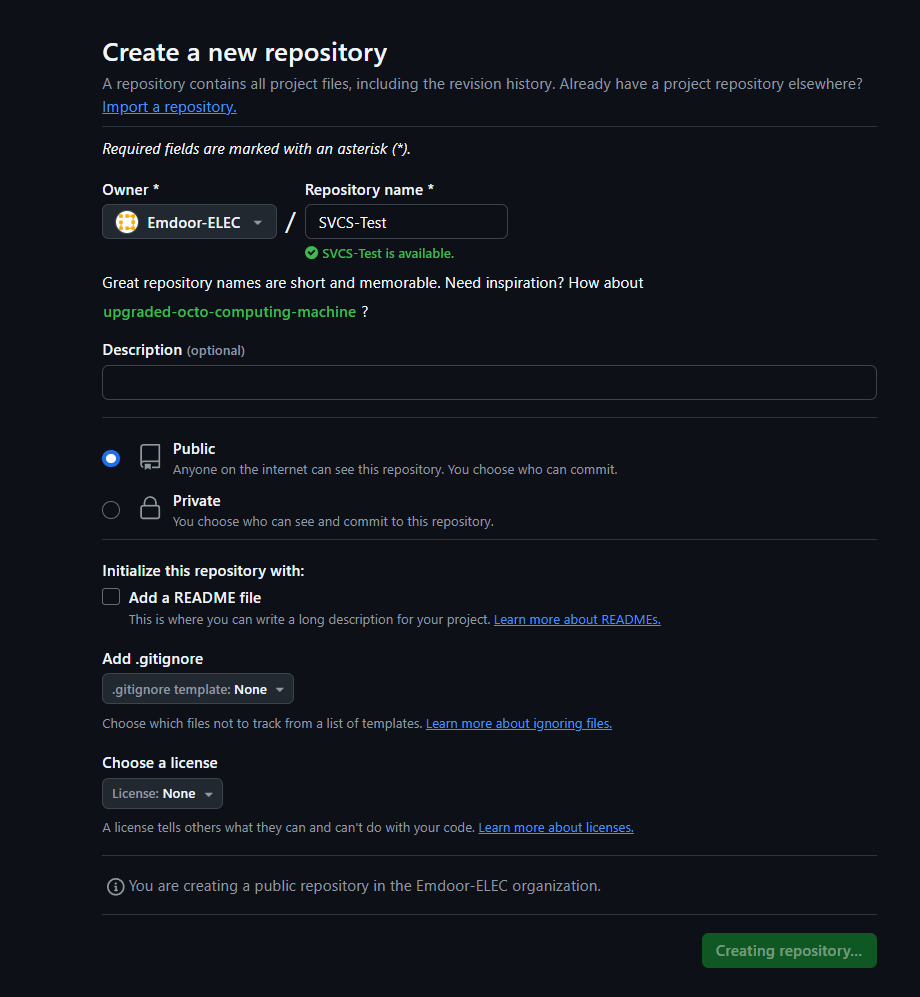

（6）、接著在Github上創立一個遠程倉庫，比如這里如圖6，取名叫：SVCS-Test。
圖6

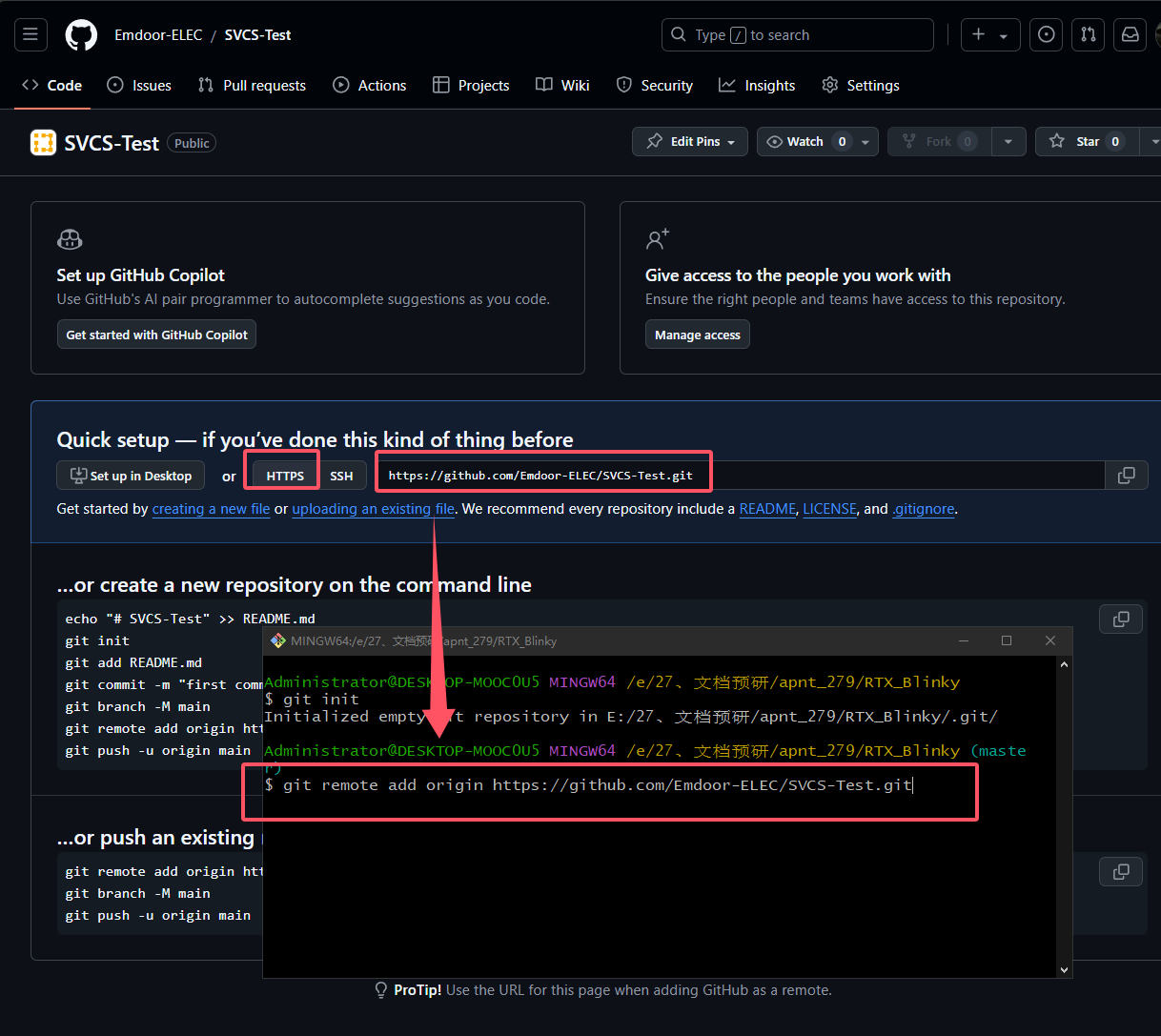

（7）、如圖7所示，將創建好的遠程倉庫的地址：https://github.com/Emdoor-ELEC/SVCS-Test.git，通過Git命令，給遠程倉庫的HTTPS網址起個別名，方便我們待會直接調用Keil里的遠程推送命令。
圖7

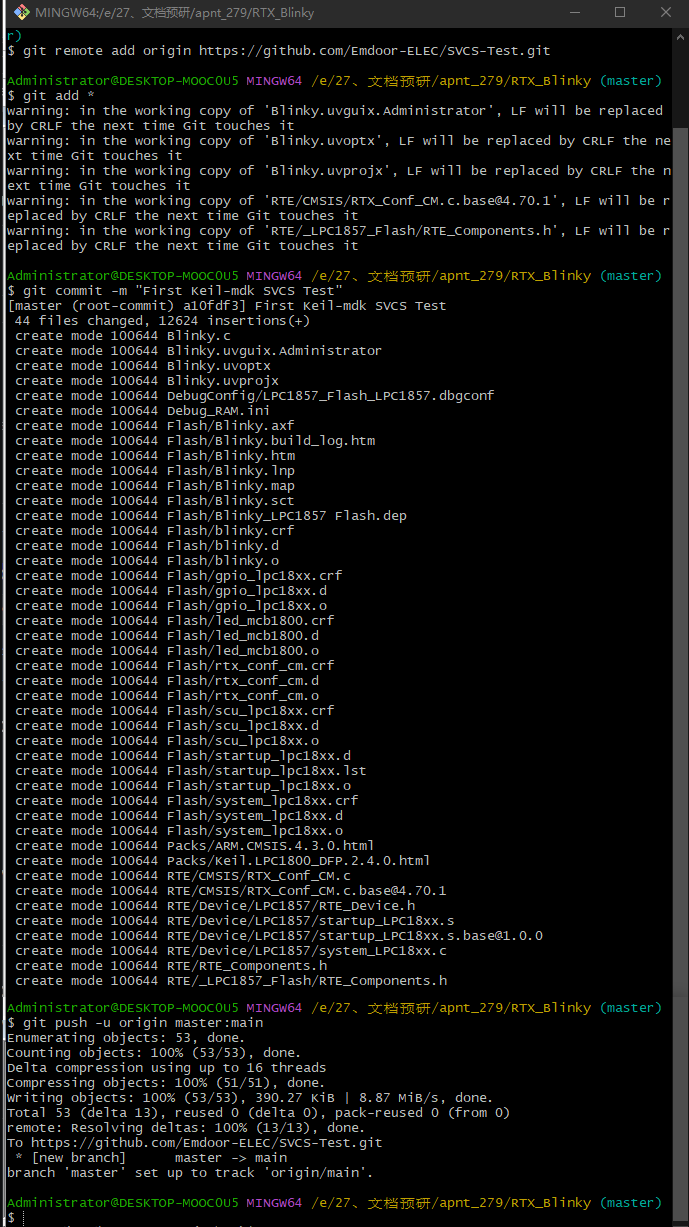

（8）、按照圖8中的命令，進行添加、提交以及推送我們的工程文件，這也是為了方便我們后續keil中的操作，所以把最基礎的操作，先用命令行做一遍，后續就可以完全交給keil來操作了。
圖8

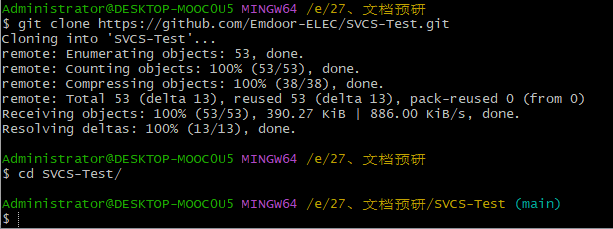

提交完成后，也可以使用 git clone https://github.com/Emdoor-ELEC/SVCS-Test.git命令，把遠程倉庫里的工程給拷貝到本地，都是可以的，如圖9所示：
圖9

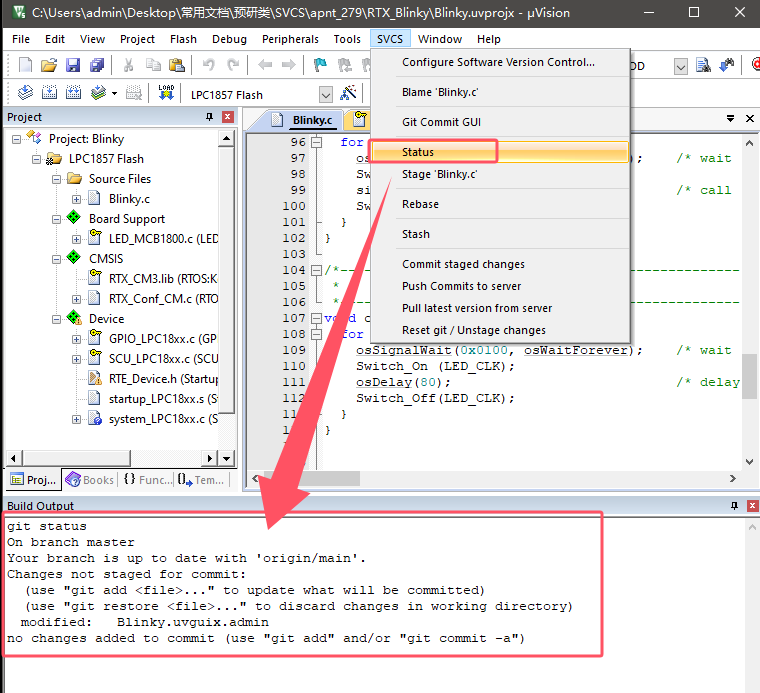

（9）、接下來，我們就可以開始使用Keil中SVCS列表內的配置按鈕，來操作我們的項目了。如圖10所示，我們直接點擊Status按鈕，即可查看文件的狀態。可以看到我們的項目有了一處改動。（打開項目時，μVision 會自動生成一個 uvguix.username 文件，所以該文件被標記為未跟蹤，這個不需要管。）
圖10

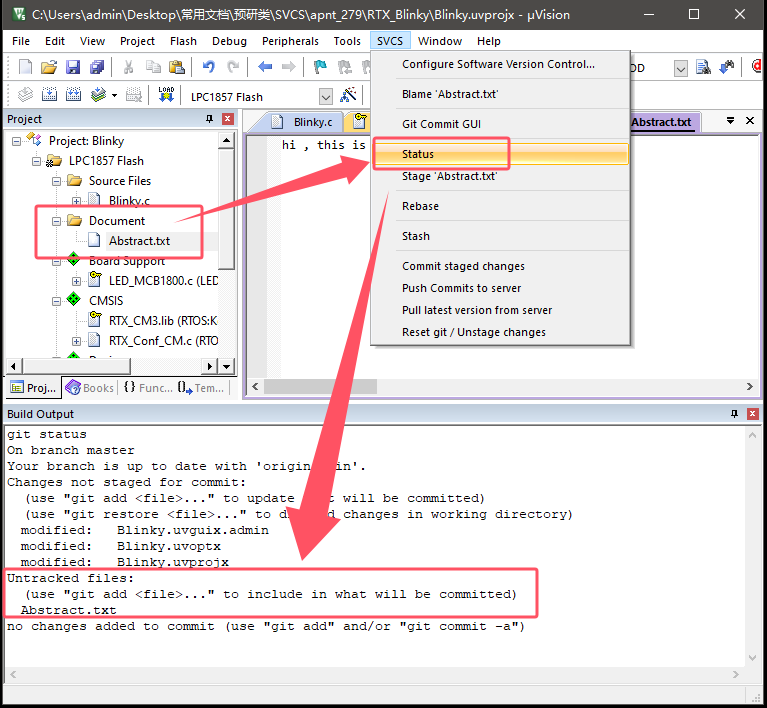

（10）、點擊添加新組，命名為Document，并往里面添加一個Abstract.txt，隨便往txt中輸入一些內容，如圖11所示，然后我們再用SVCS中的Status按鈕來操作一下這個文件，即可看到該文件已被顯示為未跟蹤狀態。
圖11

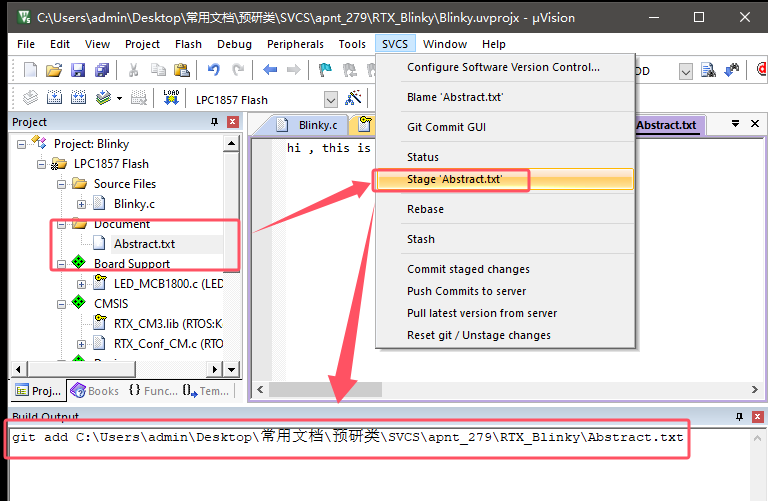

（11）、要開始跟蹤（或添加）Abstract.txt，需要我們點擊一下Abstract.txt，使他在項目窗口處是突出顯示的狀態，然后才可以轉到SVCS中的Stage“Abstract.txt”，點擊Stage以后，可以看到輸出串口，自動調用了git add命令，將我們新建的Abstract.txt添加到了暫存區。
圖12

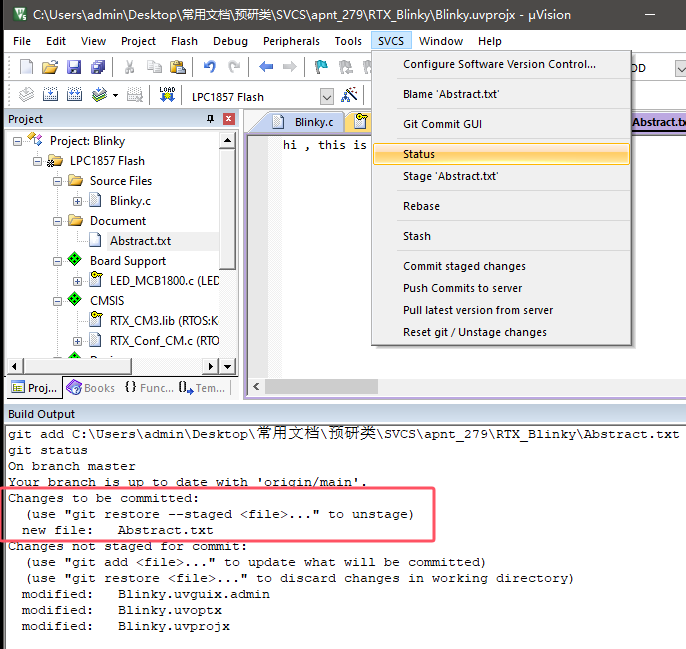

（12）、此時再用SVCS中的Status去查看工程文件的狀態時，就發現，Abstract.txt已經被添加進暫存區了，目前已經處于待提交的一個狀態了。
圖13

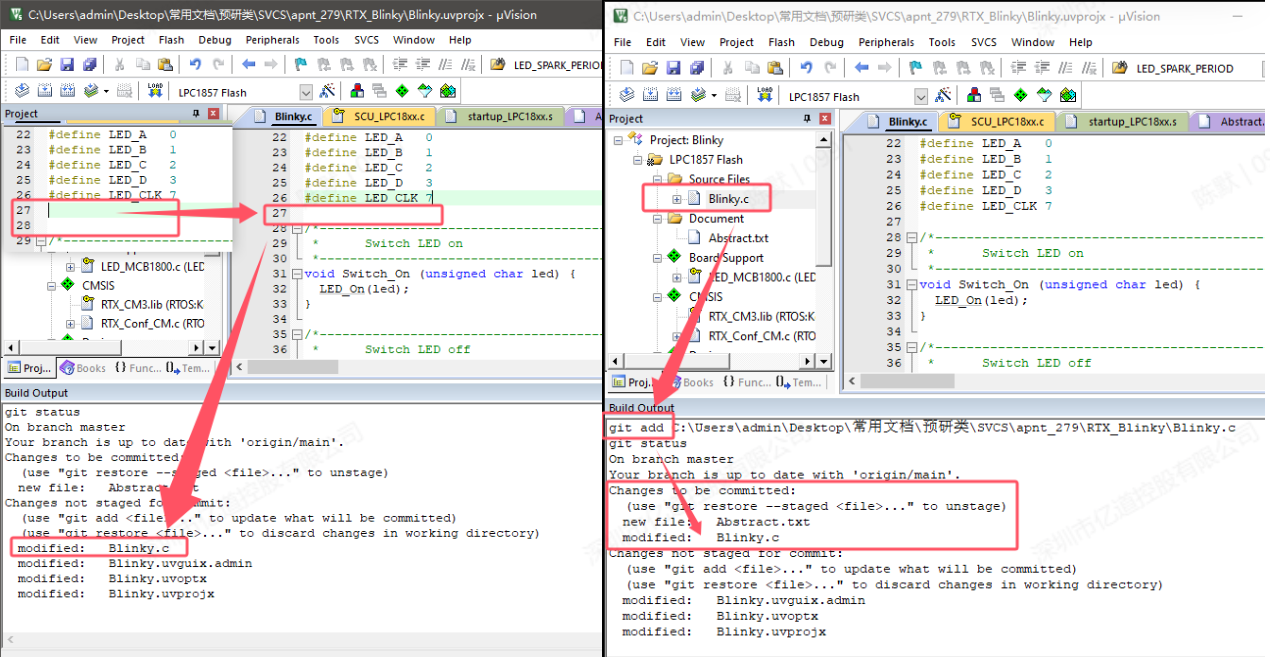

（13）、同樣的，如圖14所示，我們也可以在Blinky.c中刪除一行空行，再通過SVCS中的Status去查看工程文件的狀態，發現未跟蹤，就再調用SVCS中的Stage“Blinky.c”，就會被添加進暫存區，處于待提交的狀態了。
圖14
（14）、需要注意的是，ARM官方提供的這個GIT.SVCS文件，是不提供git rm 命令的功能的，因為該命令會從暫存區域和工作目錄中刪除文件，但該文件又會在μVision 中仍然可見（尤其是在編輯器窗口中打開文件時）。這可能會導致意想不到的行為。要從 μVision 項目和工作資源庫中安全刪除文件，需要執行以下操作：
①：在編輯器窗口中關閉文件。
②：在 "項目 "窗口中，右鍵單擊文件并選擇刪除文件 "MyFile.c"。
③：切換到 Windows 命令外殼，進入文件目錄并發出命令：git rm MyFile.c
這樣，下一次提交時，該文件將消失，不再被跟蹤。如果你在中間修改了文件，并已將其添加到索引中，則必須使用 -f 選項強制刪除。這一安全功能可防止意外刪除尚未成為快照一部分的、且無法從 Git 恢復的數據。

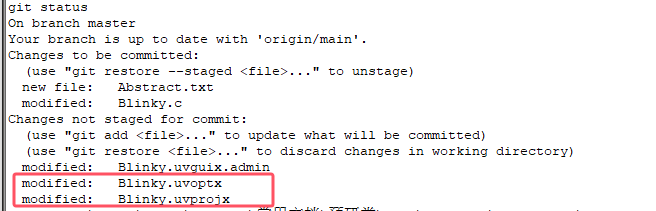

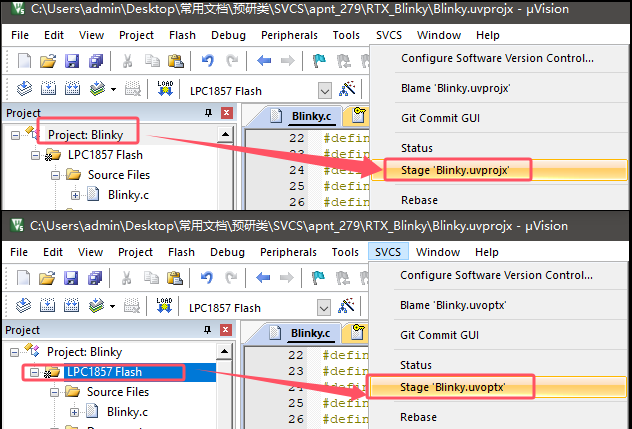

（15）、在我們開始提交工程到本地倉庫之前，有一個需要注意的事項就是，在git commit 命令之前，要檢查一下項目中是不是有未添加到暫存區的文件，比如，如圖15所示，可以看到我們的uvoptx文件、uvprotx文件都還沒有被添加到暫存區，需要按照圖16的方式，將這兩個文件加入到暫存區。
圖15
圖16
（16）、當然，不是所有的文件都需要監控和添加的，這里我列出官方文檔中需要我們關注的，和不需要我們關注的：
需要關注的：
? 所有用戶生成的源文件（*.c、*.cpp、*.h、*.inc、*.s）
? 項目文件：Project.uvprojx（用于從頭開始構建項目）
? 項目選項文件：Project.uvoptx（包含調試器和跟蹤配置信息）
? 用于多項目工作區的項目文件：Project.uvmpw
? 復制到項目中的運行時環境配置文件（.RTE 以下的所有文件）
? 軟件組件創建的 #includes 列表：RTERTE_Components.h 文件
? 設備配置文件：例如 RTEDeviceLPC1857RTE_Device.h
? 鏈接器控制文件（Project.sct）（如果是手動創建的）
? 所有相關軟件包文件（例如 ARM::CMSIS、Keil::Middleware、設備系列軟件包等）
不需要關注的：
?項目屏幕布局文件：Project.uvguix.username
? 屬于軟件包部分的所有文件（完整的軟件包將受版本控制，每個用戶在使用軟件包安裝程序安裝時都可使用該文件）
? 在 .Listings 和 .Objects 子目錄下生成的輸出文件
? 調試適配器的 INI 文件

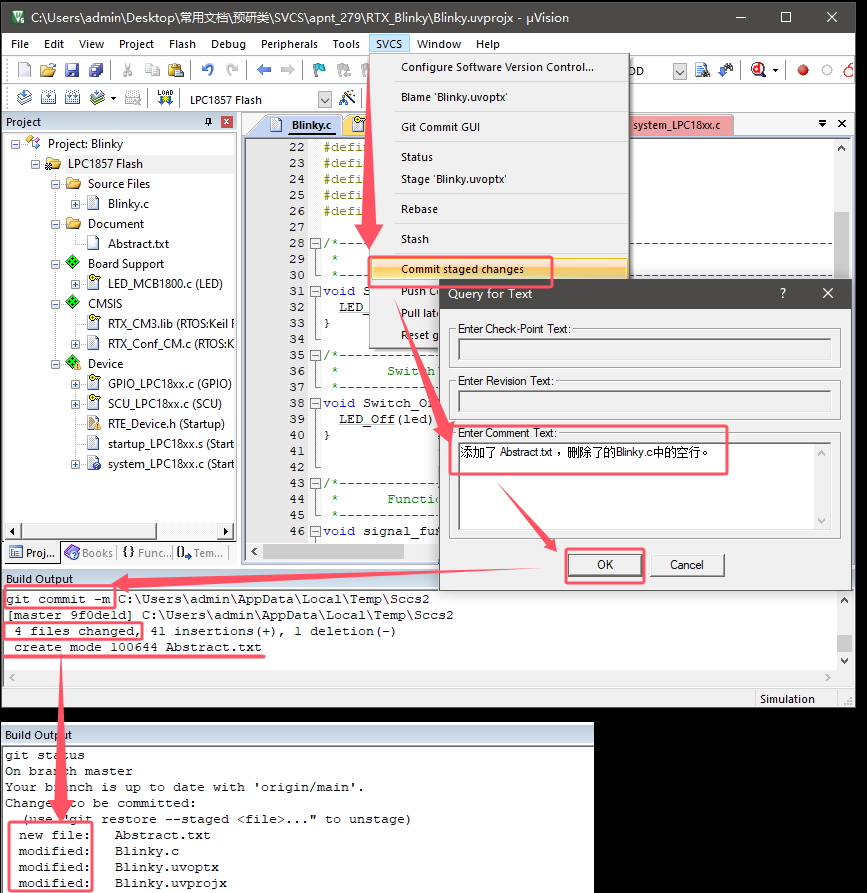

（17）、接下來，就可以嘗試提交我們的工程到本地倉庫，如圖17所示，可以看到，點擊SVCS中的“Commit staged changes”，會彈出一個提交窗口，我們可以使用這個窗口，來添加這次提交時需要添加的注釋，比如：添加了Abstract.txt，刪除了Blinky.c中的空行。點擊OK，會看到下方的輸出窗口中，keil自動調用了git commit -m xxxxx命令，幫我們把暫存區的工程提交到了本地倉庫。并且，下方還顯示了這次提交的工程數量為4，剛好對應上一次使用status時，暫存區出現的4個文件，并且創建的新文件也是我們手動創建的那個Abstract.txt文件，都是對應的。
圖17

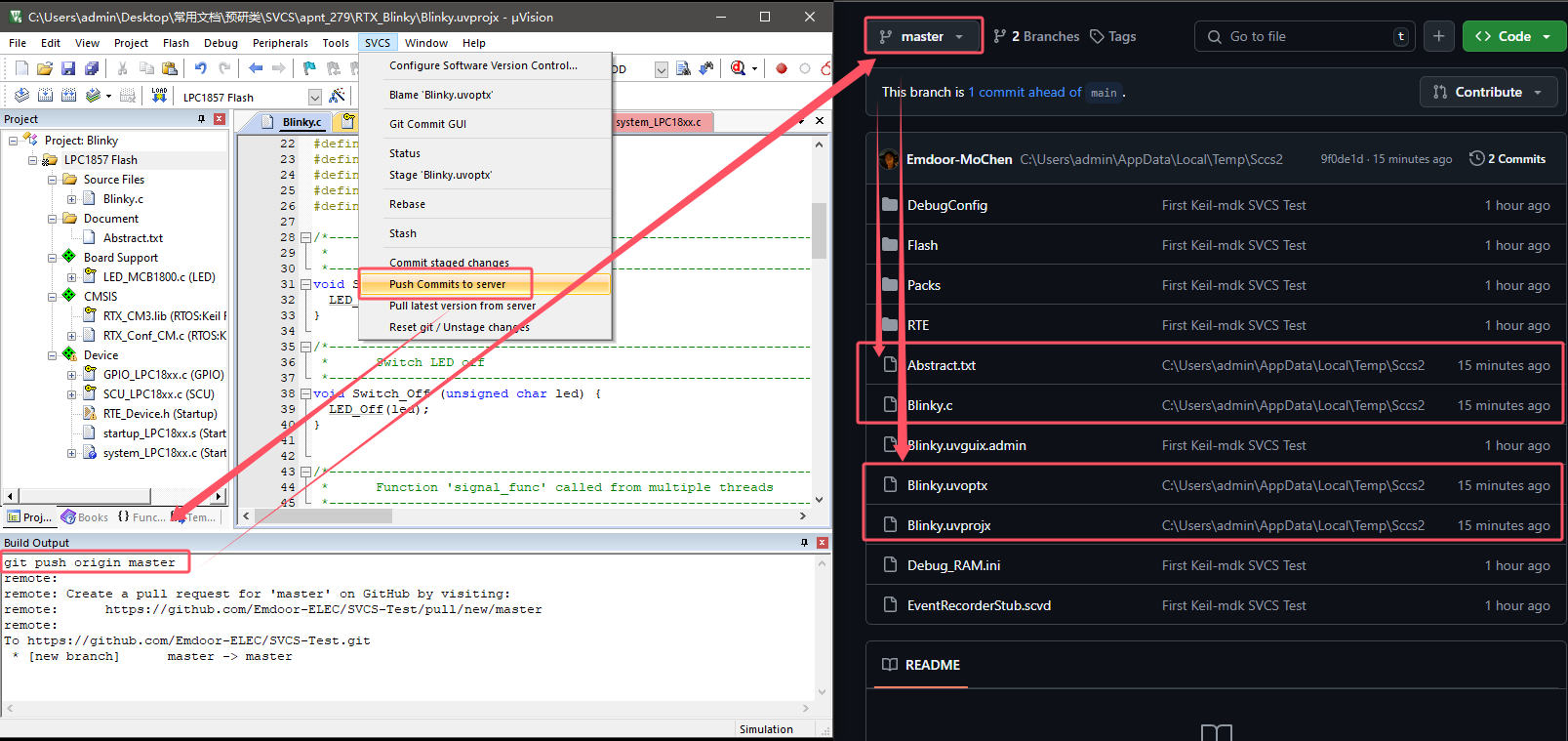

（18）、最后，當項目達到可以與他人共享的程度時，就可以將其推送到上游（版本庫服務器），也就是github上了（或者有寫入權限的服務器上）。如圖18所示，點擊SVCS中的“Push Commits to server”，即可在輸出窗口看到，keil自動調用了git push origin master的命令，該命令里的origin，就是我們在第七步中，創建好的遠程倉庫的地址。隨即我們可以轉到github倉庫去進行驗證，發現，我們的更改確實被推送上去了，也正好是我們修改的4個文件，現象也是完全對應的。
圖18

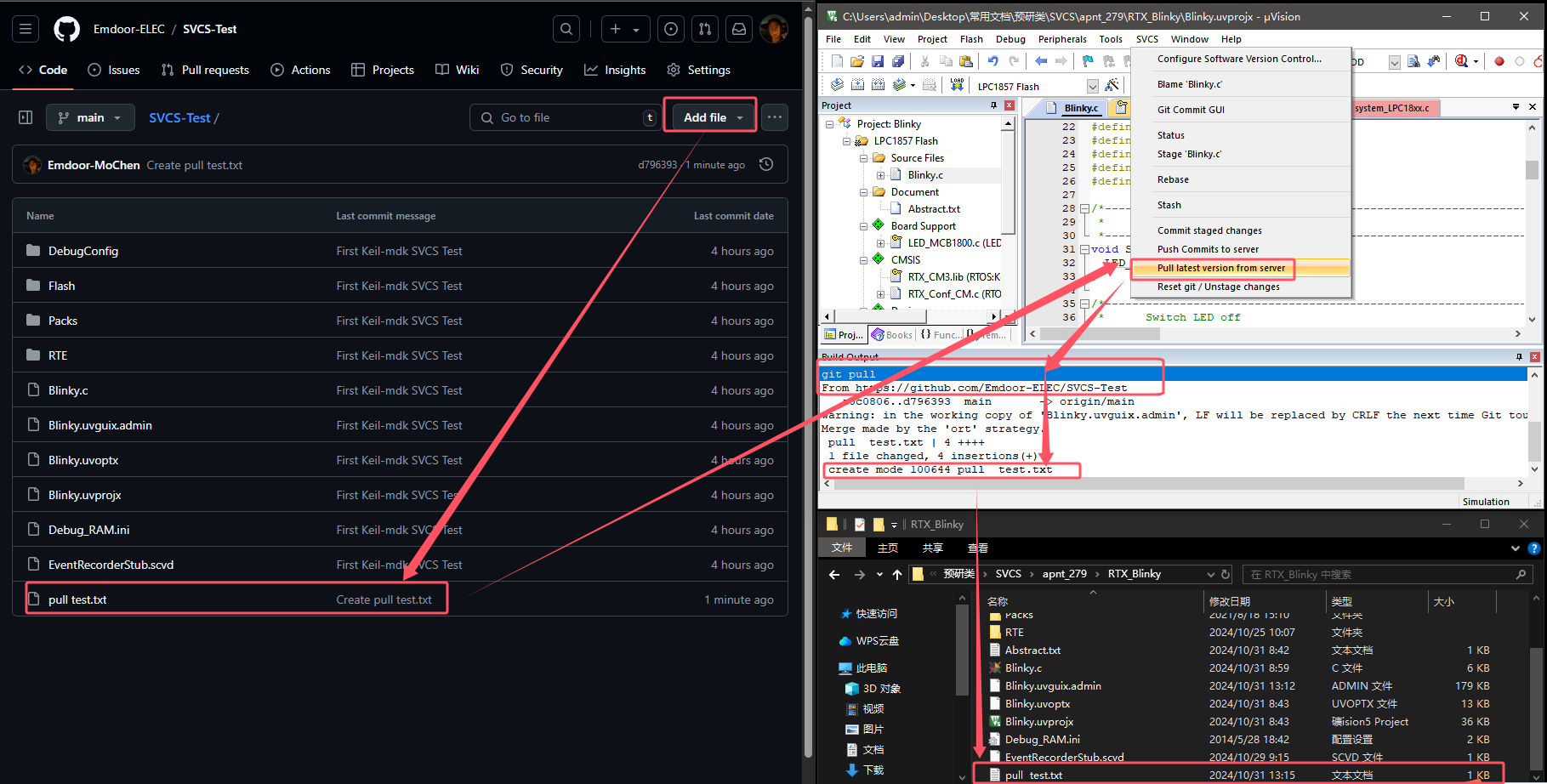

（19）、要從遠程服務器拉取最新版本，請調用SVCS中的“Pull latest version from server”，即可將遠程倉庫中的變更拉取到本地，如圖19所示，我在github上的遠程倉庫中加了一個txt文件，隨后在Keil中測試?yán)」δ埽谳敵龃翱诤臀募A中，可以看到，已被拉取到本地。
圖19
三、討論分析
問1：集成只能使用官方提供的文件嗎？是否支持更多的相關功能？

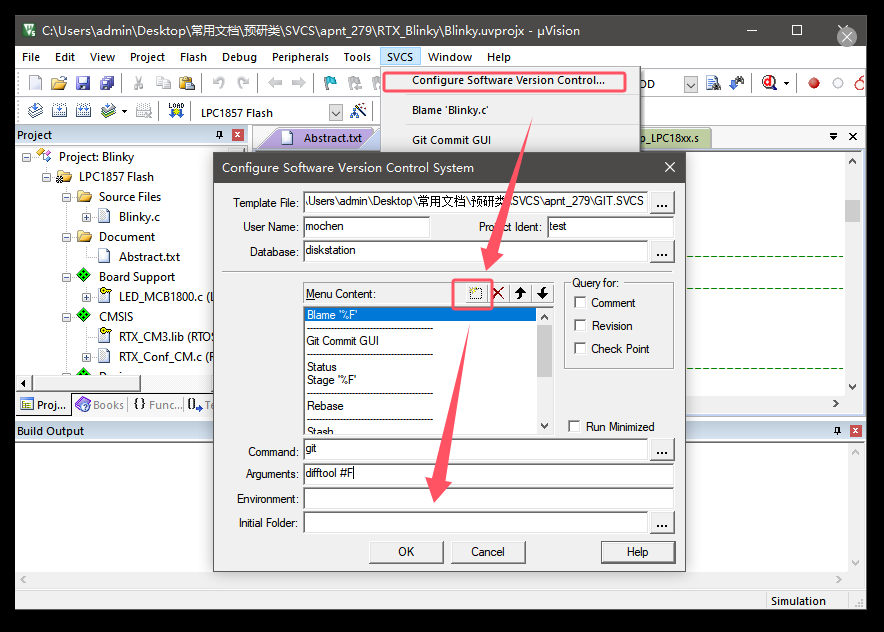

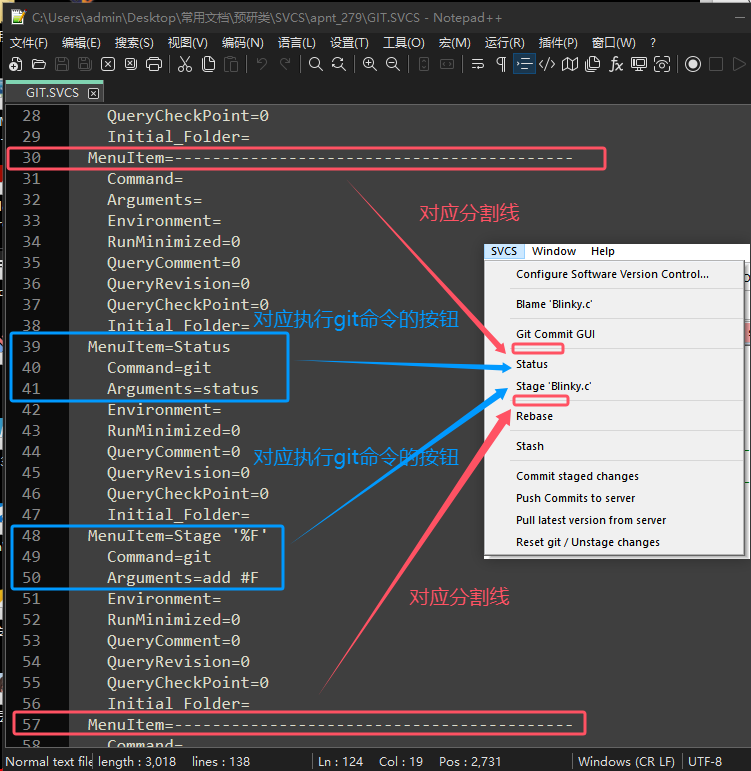

答1：集成功能并不限于官方文件，可以自行更改，如圖20所示，分割線、按鈕、按鈕對應的git命令，都是我們可以自定的，只要按照相同的格式去添加，即可實現對應功能。也可以如圖22一樣，在軟件內按照進行快速修改。
圖20
圖21
問2：為什么還有很多按鈕沒有講解？
答2：此文檔僅以實現基礎操作為目標，具體更多的繁復功能，不予進行詳細的講解，自行按照官網文檔探索學習即可，官方下載鏈接為：https://developer.arm.com/documentation/kan279/latest/
四、結論
該功能在一定程度上彌補了keil軟件中沒有g(shù)it功能的空缺，且給予了開發人員較大程度的自由度，去自行配置使用git命令。并且通過加載SVCS文件的方式，將命令以按鈕的形式，加載到了軟件IDE界面中，極大的方便了用戶在使用分散式工作流時的團隊合作。
