首頁 > 新聞資訊 EPLAN 作為一款專業的工程設計軟件，除了在原理圖設計方面提供了智能化的功能外，EPLAN靈活的、可自由定制的報表也是贏得諸多客戶青睞的一大絕技。今天我們就來講一講最常用的一類報表：目錄。
一份清晰易讀的“目錄”可以幫助閱讀圖紙的工程師快速定位到需要的圖紙頁。

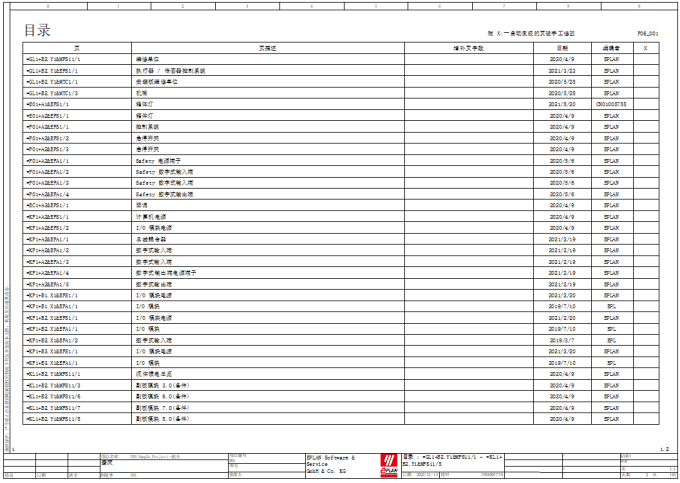

很多的客戶對于目錄的要求不高， EPLAN 自帶的表格模板就能滿足。默認的“目錄”一般長這樣：
也有一些客戶會有特殊需求，期望將項目結構(例如：高層代號=)在目錄中合并單元格顯示，只顯示一次。

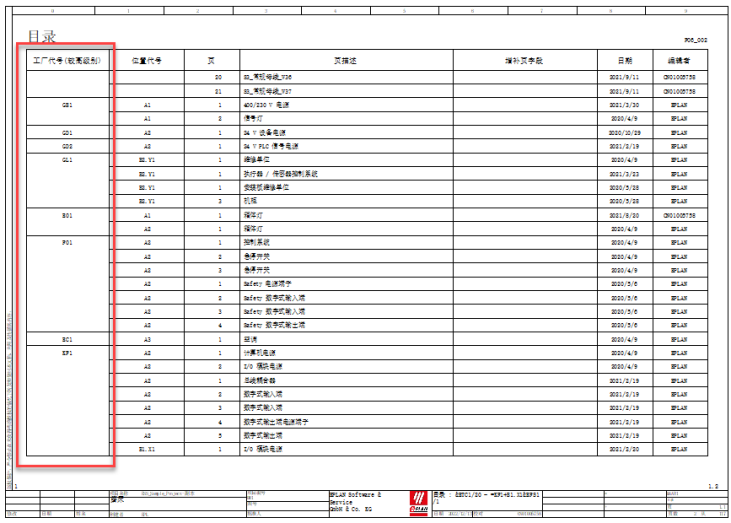

如下圖所示：
其實， EPLAN 自帶的表格模板（如F06_002.f06）完全能夠滿足客戶的這種個性化需求。
下面我們就來看一看這樣的表格是如何定制的，與第一種報表在設計上有什么不同？
1）表格類型及表格模板

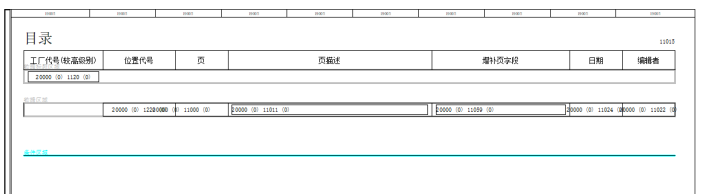

打開F06_002.f06的表格模板，您能看到如下表格格式：
【數據標題區域】:我們將只希望生成一次的屬性“高層代號<1120>”放置在該區域內；
【數據區域】：我們將“目錄”常規需要顯示的屬性，如“位置代號<1220>”,“頁名<11000>”,“頁描述<11011>”等放置在該區域內；
【條件區域】：勾選“位于每列末尾”、“位于最后一列末尾”；
4

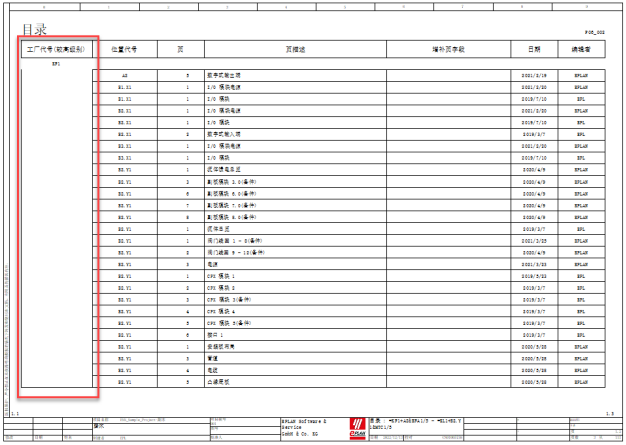

有的朋友可能已經按捺不住激動的心情，已經在EPLAN上一頓操作猛如虎，但結果為啥長成這樣？（問題1：高層代號和頁相關屬性不在一行？）

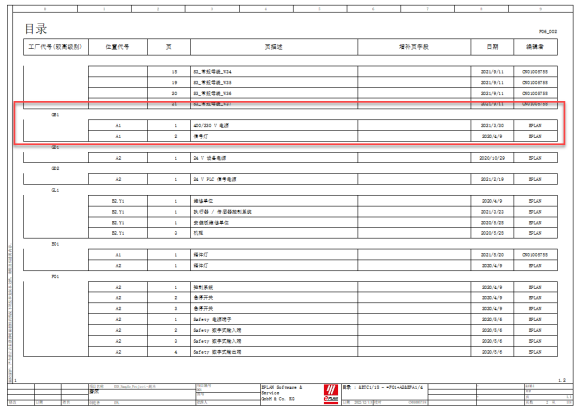

或者長成下面這樣？（問題2：有些應該顯示的高層代號，結果沒有顯示？）
2）表格屬性設置
那么上述問題1和問題2是什么原因造成的呢？
這就涉及到兩個關鍵的表格屬性設置。

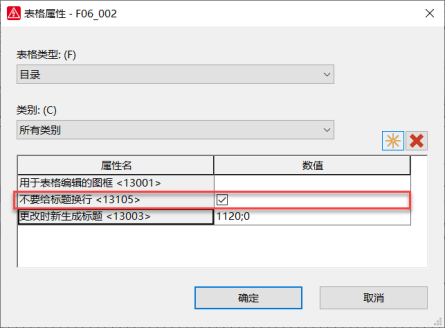

問題1的解決方案如下：勾選“不要給標題換行<13105>”屬性。該屬性設置能將【數據標題區域】和【數據區域】的內容顯示在一行。

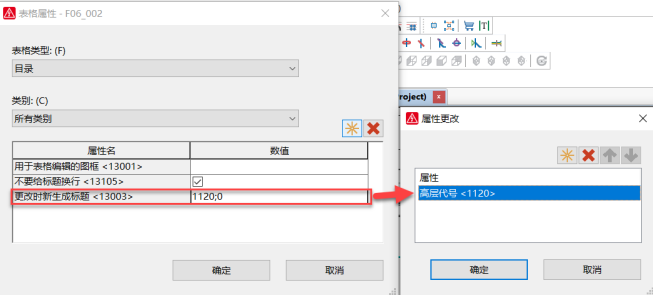

問題2的解決方案如下：當“高層代號<1120>”發生變化時，【數據標題區域】內的內容重新生成一次，確保“高層代號<1120>”不遺漏。
EPLAN 表格靈活而功能強大，如果貴司有比較特殊的表格要生成，您卻苦苦找不到解決方案，EPLAN 也提供定制化的表格培訓及定制服務，詳情歡迎咨詢：400-821-3806或support_em@emdoor.com。
（文章來源公眾號：EPLAN易盼軟件）
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
