首頁 > 新聞資訊 眾所周知，設計是生產的組成部分，設計者也是生產者，設計要為生產服務，生產也必須認識設計，這是設計與生產的關系。
對于企業的電氣設計業務來說，電氣原理圖是電氣設計的核心輸出物，電氣原理圖包含了生產所需的絕大多數信息。在很多公司里，電氣原理圖可能是生產的唯一輸入，生產人員依照著打印的原理圖紙實施裝配、接線等工作。柜門上貼著圖紙是配線人員的工作常態。
但是，電氣原理圖固然信息很齊全，但是它通常為了按照功能或者結構來更好的表達電氣邏輯關系，導致某些元器件會分散在多個圖紙上，在為這些元器件的接線時圖紙查找會比較費力。而這對配線人員的要求也會比較高，最基礎的需求就是要能讀懂原理圖。而在某些公司，配線人員還會幫助設計人員查錯，反饋設計相關的問題，甚至可以幫助設計人員更改圖紙錯誤內容。通常會有客戶反饋說這種方式很好，可以降低減少設計錯誤。
但其實小編確有不同的看法，首先，按照責任來說，設計質量應該有設計人員負責，因為這是他的本職工作，配線人員只需要按照設計的結果進行作業，他只需為自己的接線工作負責而無需為設計質量負責。其次，表面上看確實感覺因為配線人員的額外檢查工作降低了錯誤率，但其實不然，對于設計人員來說，他們會對配線人員的檢查有依賴性，只會覺得還有一道流程確保設計的質量，從而降低自身對設計質量的控制，反而會漸漸引發更多的質量問題。這當然也是題外話，屬于小編的個人觀點，不再做過多闡述。

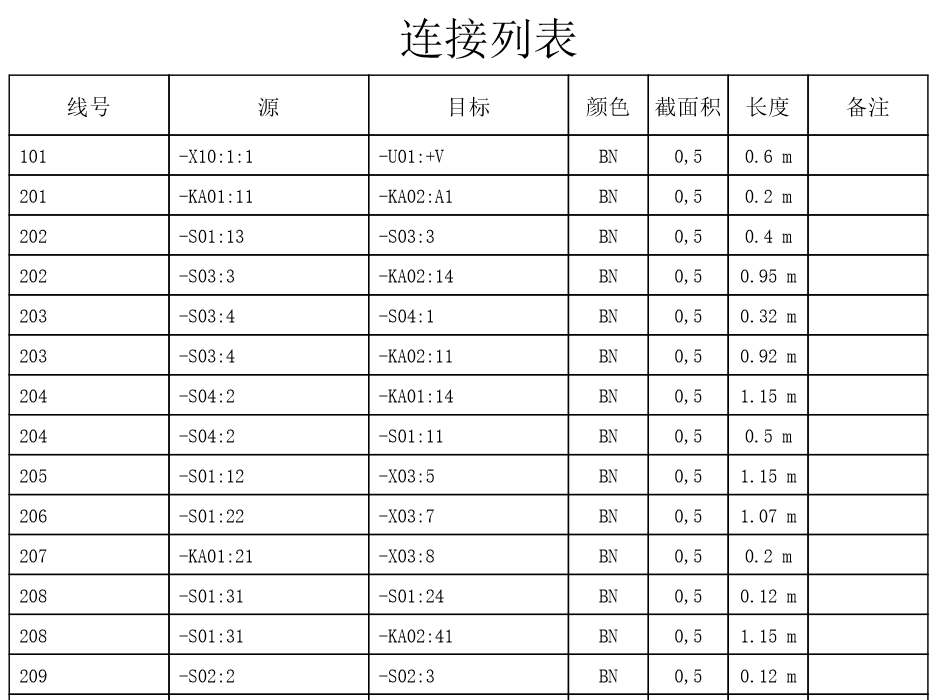

除了可以為配線人員提供電氣原理圖之外，其他比較常見的方式還有接線表和接線圖。接線表是以導線為對象，展示每根導線的信息，例如，線號、源、目標、線徑、顏色等。
而接線圖則是以元器件為對象，展示每個元器件對應的符號圖形、連接點代號、源、線徑、顏色等。
當然除了這兩種提供接線信息的圖紙外，還可能會有端子接線圖、電纜接線圖等，通常會根據實際工程配置相應的圖紙類型。
在EPLAN Electric P8中，接線表和元器件接線圖的稱呼分別是連接列表和設備連接圖，在國外項目中幾乎都是使用連接列表，而在國內會有設備連接圖的需求，尤其是電力行業，設備連接圖幾乎是必須項，從而使得它成為了“中國特供”，下面小編將會對設備連接圖的制作進行介紹，以一個簡單的示例讓大家學會如何制作設備連接圖，以下介紹都基于EPLAN Electric P8 2022。
1設備連接圖構成
設備連接圖的數據結構組成主要可由三部分構成，與常規的其他動態表格類似，分別是表頭、數據區域和數據間分隔符。設備連接圖的內容構成主要由兩部分構成，分別是圖形和占位符文本。
2表頭構成
設備連接圖的表頭通常展示的是該設備相關的信息，例如設備標識符，部件等信息。

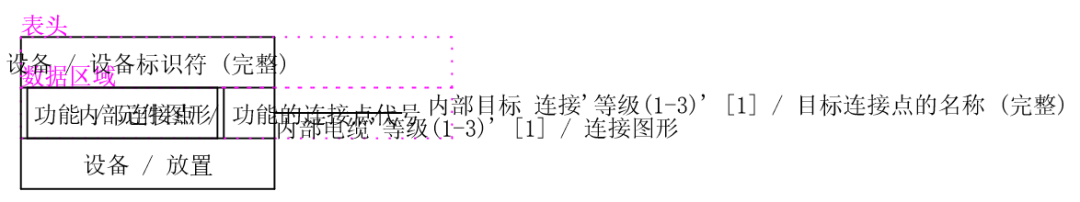

a)?插入表頭圖形，例如長方形
b)?插入占位符文本

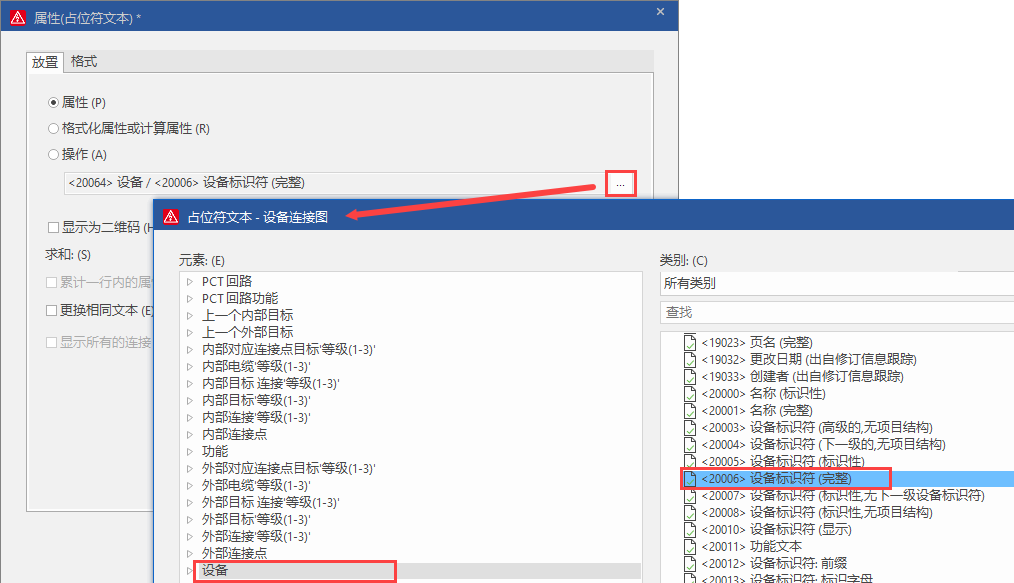

c)?在放置選項卡中，選擇設備?>?設備標識符（完整）

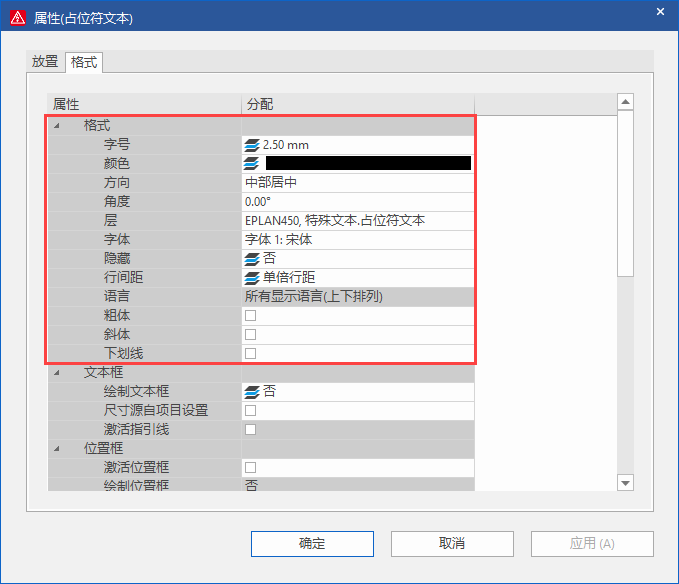

d)?在格式選項卡中，根據需要設置其格式，例如方向設置為中部居中
e)?插入表頭，并框選圖形與占位符文本。

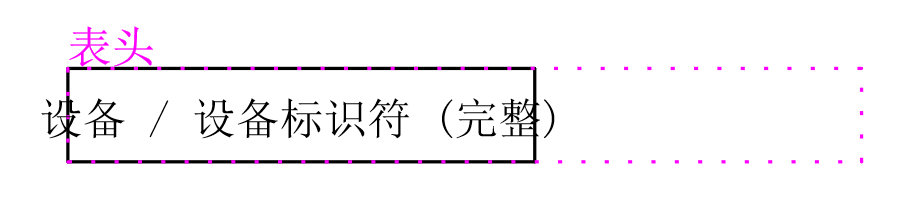

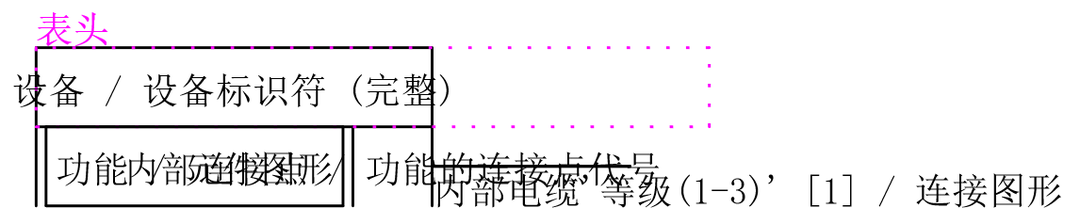

f)?結果如下所示
3數據區域構成
數據區域通常展示的是符號的圖形、設備的連接點，以及該連接點連接的相關信息，例如連接的目標、線號、線徑、顏色等，以下示例中僅添加目標信息，如有需要根據相同的步驟添加所需的線號、線徑、顏色等信息。

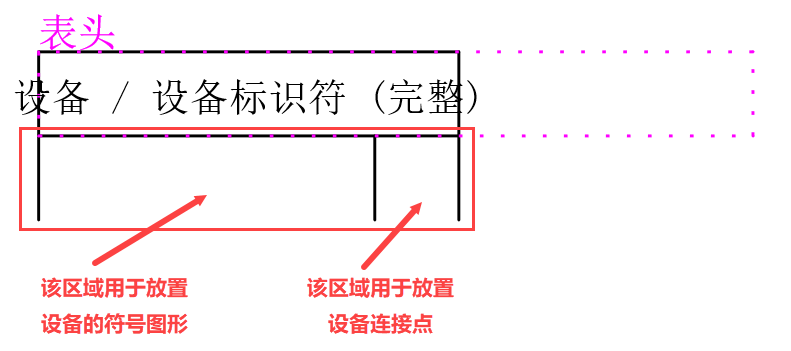

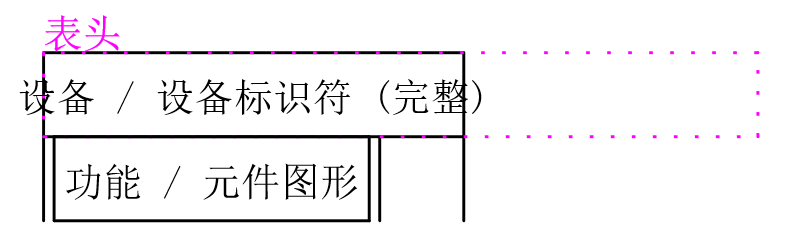

a)?插入圖形，此處建議用直線，劃分為兩個區域，一個用于放置設備的符號圖形，一個用于放置設備連接點。

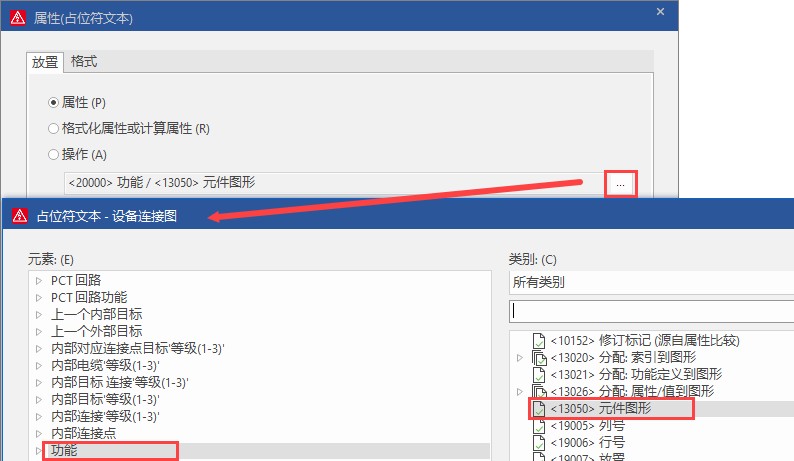

b)?插入占位符文本，在放置選項卡中，選擇功能?>?元件圖形

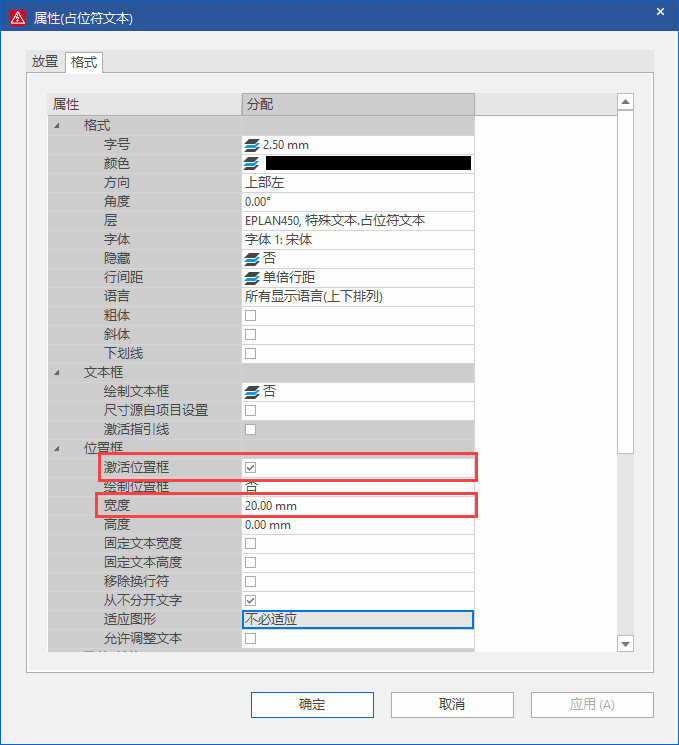

c)?在格式選項卡中，根據需要設置其格式，例如方向設置為中部居中。建議進行位置框設置，用于限定符號圖形的大小。可勾選激活位置框，設置合適的寬度和高度，適應圖形可選擇僅過大時。這樣如果符號圖形的尺寸超過設置高度或寬度，會縮放至位置框的大小中，如果不超過，符號圖形則保持原始大小。
d)?結果如下所示

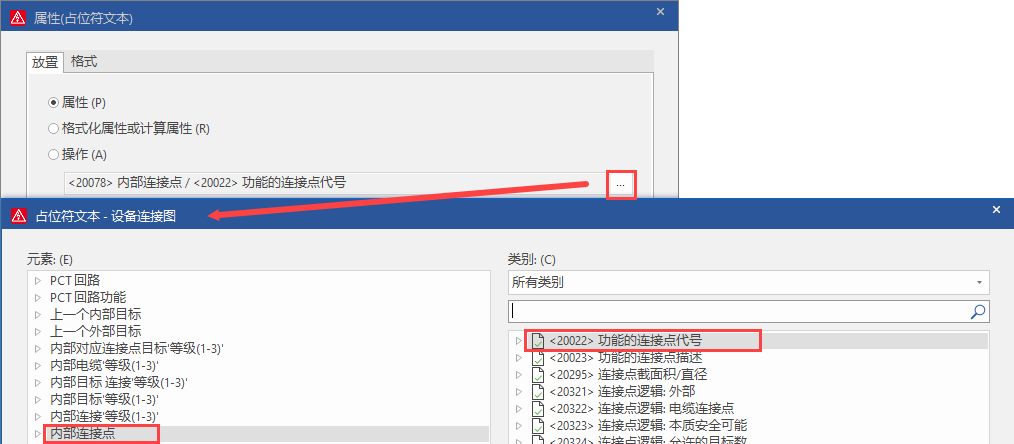

e)?插入占位符文本，在放置選項卡中，選擇內部連接點?>?功能的連接點代號。在格式選項卡中，根據需要設置其格式。
此處介紹一下關于內部連接點和外部連接點的區別：
■?通常對于常規設備來說，它的連接點都為內部連接點。

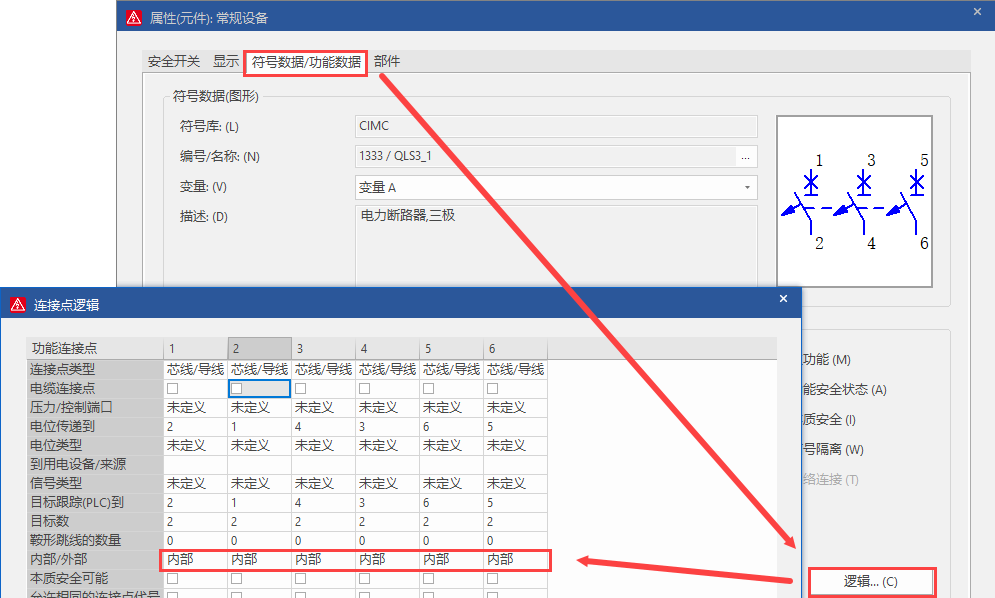

可在圖紙中雙擊符號，單擊符號數據/功能數據選項卡中的邏輯按鈕來查看連接點的內部/外部信息。例如下圖所示的安全開關符號的6個連接點都為內部。

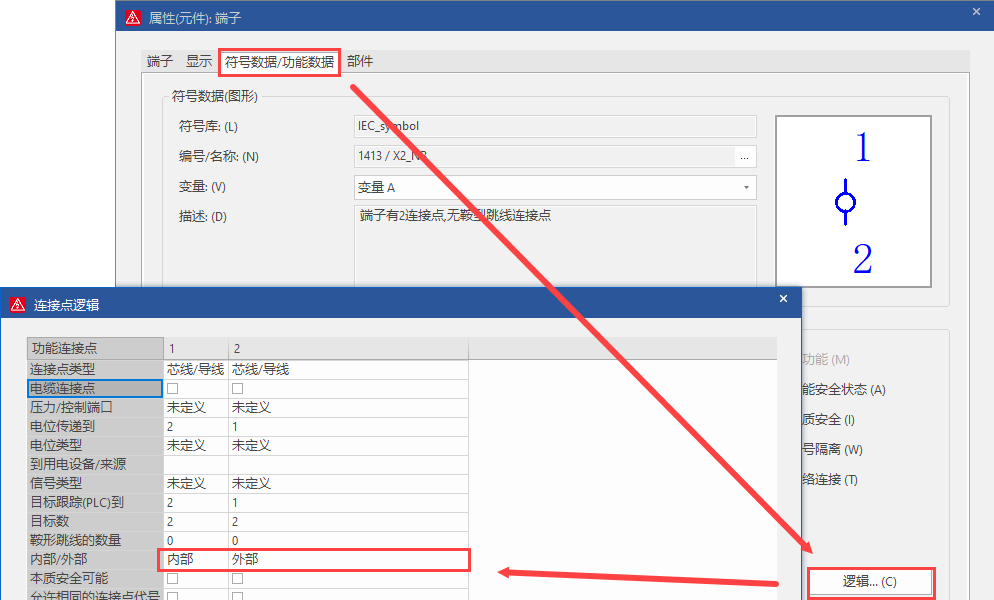

■?而對于端子、插針或者設備連接點（兩側）符號，它的連接點會區分為內部和外部。

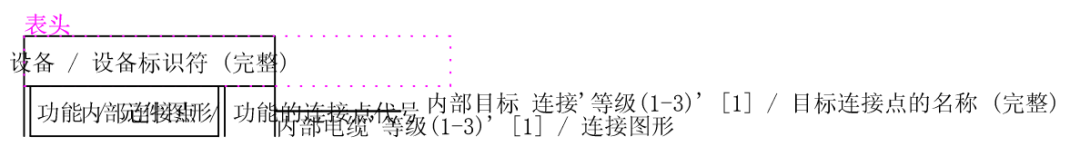

f)?結果如下圖所示

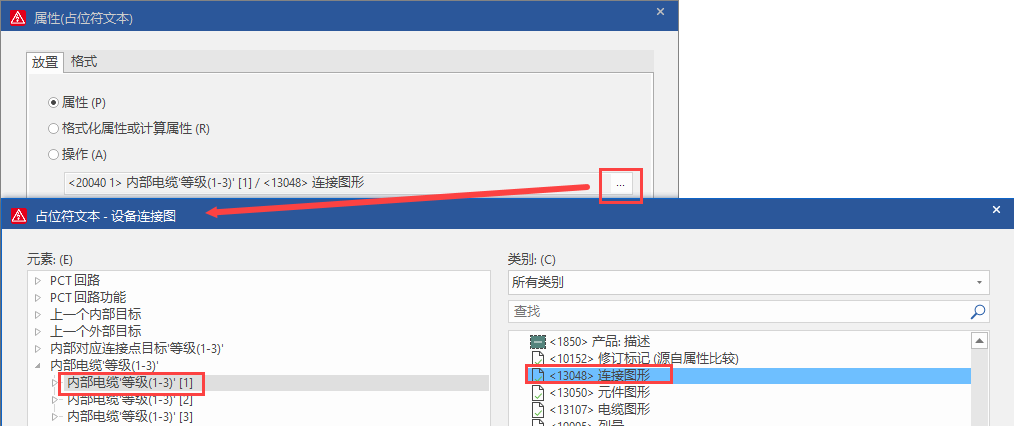

g)?插入占位符文本，在放置選項卡中，選擇內部電纜’等級(1-3)’[1]?>?連接圖形。
h)?在格式選項卡中，根據需要設置其格式。建議進行位置框設置，用于限定連接引線圖形的大小。可勾選激活位置框，設置合適的寬度即可。
i)?結果如下圖所示

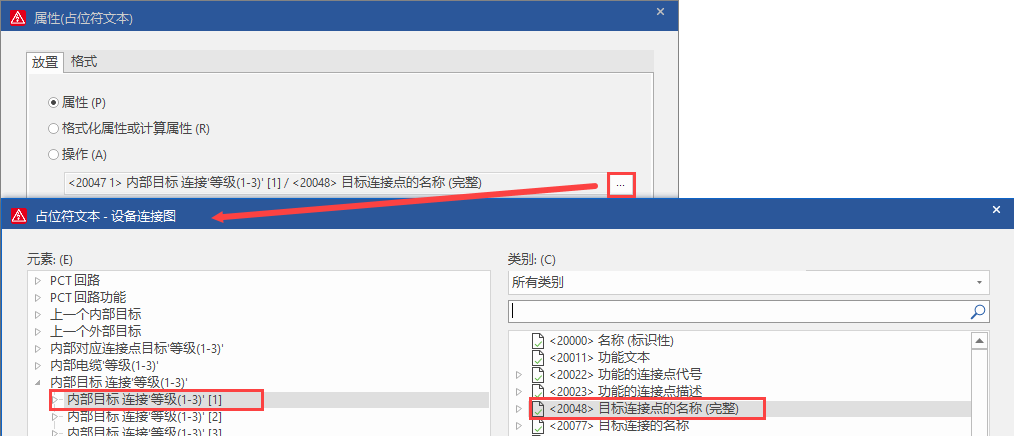

j)?插入占位符文本，在放置選項卡中，選擇內部目標’等級(1-3)’[1]?>?目標連接點的名稱（完整）。在格式選項卡中，根據需要設置其格式。
此處介紹一下關于等級的概念。之前的內部電纜也存在等級的區分，但通過目標的等級來進行介紹會更容易明白一點。等級跟信號是關聯的，信號的概念相信大部分EPLAN應用都很清楚，信號導通即表示通過該設備后沒有壓降存在，例如通過端子、插針等設備后，信號不變。所以等級n即沿著信號連接的第n個對象。

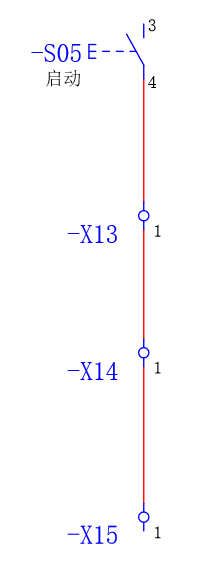

用示例表達會更清楚一點，如下圖所示，X13:1對于S05:4來說，即為等級[1]的對象，而X14:1和X15:1即為等級[2]和等級[3]的對象。

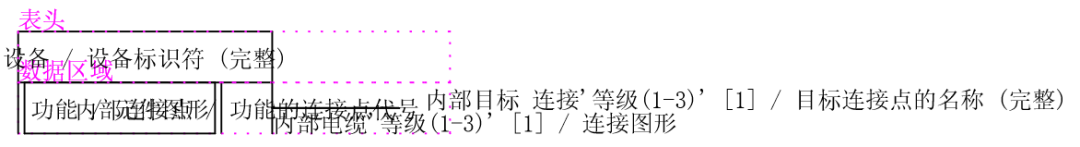

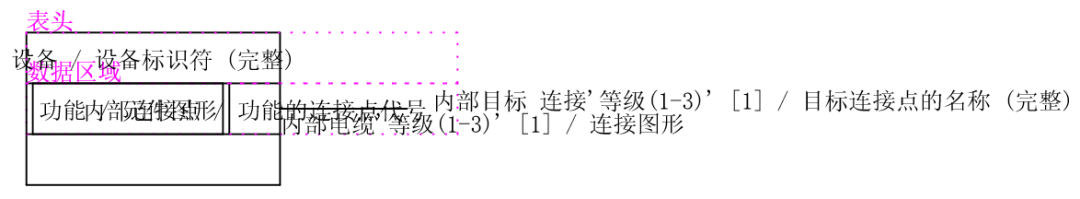

k)?結果如下圖所示

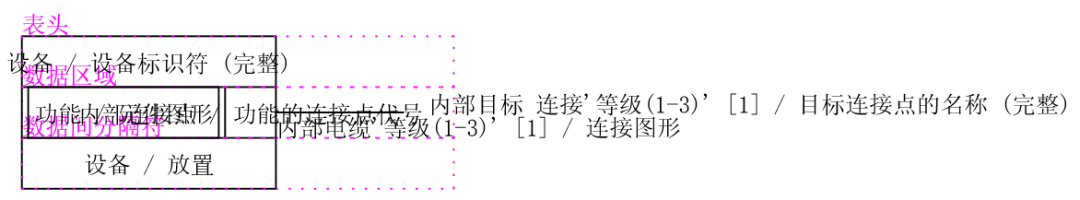

g)?插入數據區域，并框選圖形與占位符文本。結果如下圖所示。
4數據間分隔符構成
與表頭對應，用于表示符號接線圖的收尾圖形，也可根據需要添加占位符文本，例如設備/放置信息。
a)?插入圖形，例如長方形。如下圖所示
b)?插入占位符文本，在放置選項卡中，選擇設備>?放置。在格式選項卡中，根據需要設置其格式。
c)?結果如下圖所示
d)?插入數據間分隔符，結果如下圖所示。
5表格屬性

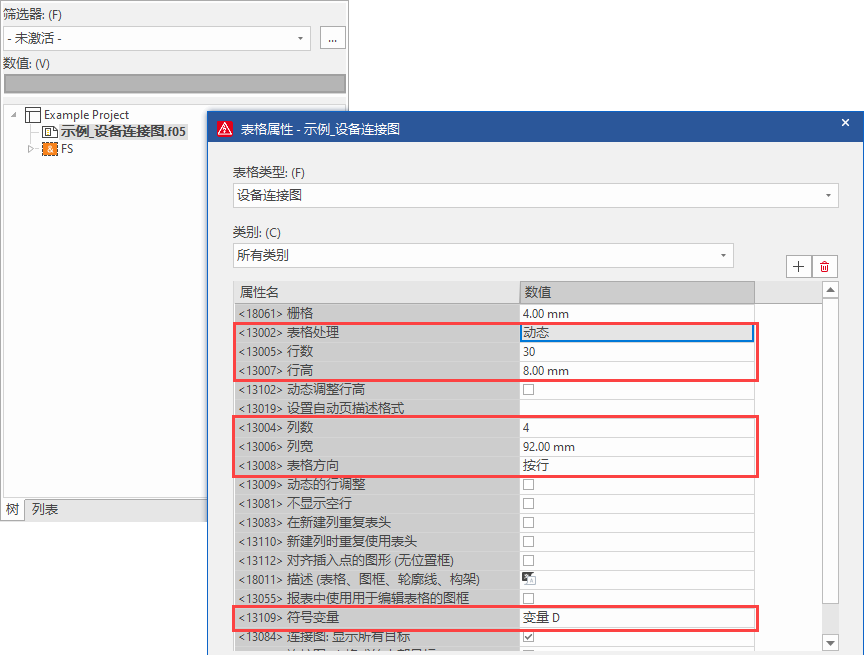

在頁導航器中右鍵該設備連接圖表格，并單擊屬性，調出表格屬性窗口。將表格處理設置為動態，其行數、行高、列數、列寬、表格方向等參數根據實際制作結果進行調整，此處不再贅述。符號變量也可以根據實際需要顯示的符號變量進行選擇。其他屬性也可根據實際情況進行配置調整。

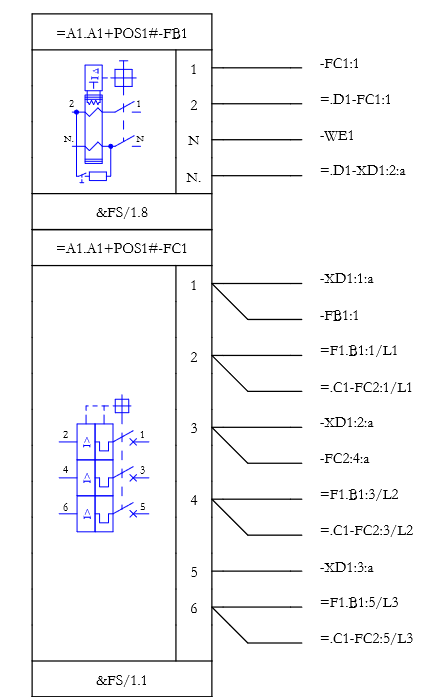

自此，簡易的示例設備連接圖表格已制作完成，咱們來觀摩一下最終的生成結果：
當然，想要更好的美觀效果和更為全面的接線信息，則需要花費更多的精力去研究細節，大家可以持續關注EPLAN官方公眾號，學習更多EPLAN相關產品知識。
